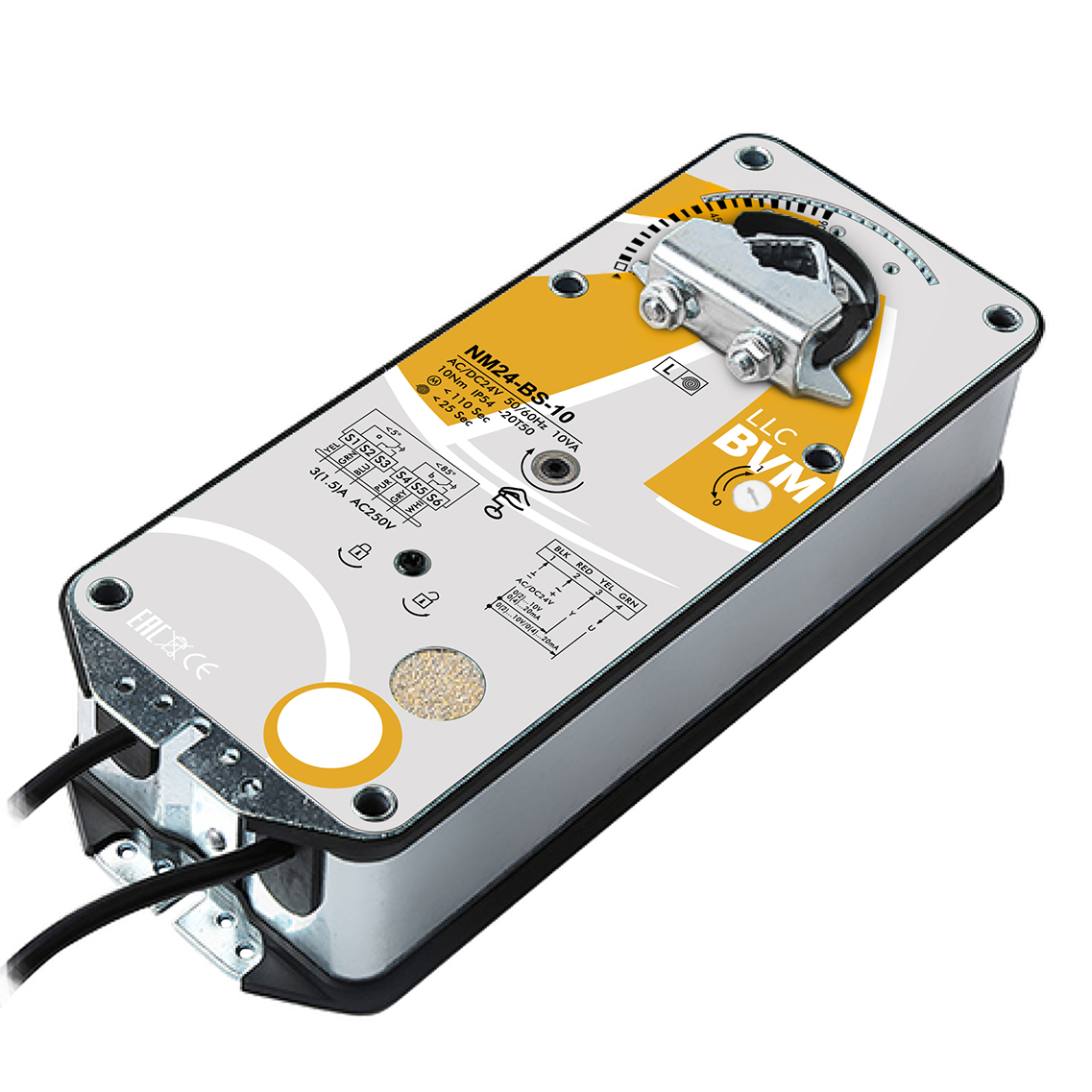

Электропривод BVM NM24-BS-10

Электропривод BVM NM24-BS-10

14 950 ₽

  • 10 НмКрутящий момент
  • 24 ВПитание
  • ЕстьПружинный возврат
  • ВентиляцияНазначение

BVM NM24-BS-10 — электропривод с возвратной пружиной на 10 Нм и 24 В для воздушных заслонок до 2 м²: аналоговое управление 0…10 В с обратной связью, возврат пружиной до 25 с, два переключателя, металлический корпус IP54.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
BVMВсе приводы BVM146 моделей в каталоге
Артикул: NM24-BS-10 Категория:

Технические характеристики NM24-BS-10

Крутящий момент10 Нм
Напряжение питания24 В AC/DC
Возвратная пружинаесть
Назначениевоздушные заслонки вентиляции
Управление0…10В
Сигнал положения0…10В
Время поворота двигателем≤ 80 с
Время возврата пружиной≤ 25 с
Площадь заслонки2 м²
Угол поворота−5…90/95°
Присоединение к валу○12…18 мм □10×10…16×16 мм
Вспомогательные выключатели1 mA ~ 3(1,5)A
Степень защитыIP54
Температура эксплуатации−30…+50 °C
Потребляемая мощность10,0/2,0 Вт
Вес2,6 кг

Паспортные данные

Вес 2,6 кг
Влажность 5…95% без конденсации
Время поворота (двигатель) ≤ 80 сек
Время поворота (пружина) ≤ 25 сек
Крутящий момент 10 Нм
Материал корпуса Металл
Напряжение питания AC/DC 24B
Номинально вспомогательный выключатель АС 250 В резист.(индукт.) 1 mA ~ 3(1,5)A
Потребляемая мощность (вращение/удержание) 10,0/2,0 Вт
Размер оси заслонки ○12…18мм □10х10…16х16мм
Рекомендуемая площадь заслонки 2 м²
Сигнал обратной связи 0…10В
Соединительный кабель 1 м
Степень пыле- и влагозащиты IP 54
Температура хранения -40…+70°С
Температура эксплуатации -30…+50°С
Тип Электропривод
Тип привода Пружинный возврат
Угол поворота/макс −5…90/95°
Угол срабатывания вспомогательных переключателей 1х5° 2х85°
Управляющий сигнал 0…10В
Уровень шума ≤ 50 дБ (двигатель), ≤ 62 дБ (возврат пружины)
Частота 50…60Гц

BVM NM24-BS-10 — пружинный привод на 10 Нм для воздушных заслонок до 2 м². Мотор ведёт заслонку по сигналу 0…10 В, а при пропадании питания пружина возвращает её в исходное положение. Питание 24 В переменного или постоянного тока, корпус металлический.

Регулирование с защитой

Сочетание аналогового управления и пружины нужно там, где заслонка работает как регулирующая, но при аварии обязана закрыться сама: клапан наружного воздуха перед водяным калорифером, смесительная камера приточной установки. Привод отдаёт сигнал обратной связи 0…10 В, так что контроллер видит фактическое положение.

Время и нагрузки

Мотор проходит полный ход за время до 80 с, пружина возвращает заслонку не дольше 25 с. Потребление — 10 Вт при движении и 2 Вт в удержании; источник 24 В считают по первой цифре. Шум мотора до 50 дБ, при срабатывании пружины — до 62 дБ.

У NM24-BS-10 два вспомогательных переключателя с точками 5° и 85°. Ось заслонки — круглая Ø12–18 мм или квадратная 10×10…16×16 мм, масса 2,6 кг, IP54, от −30 до +50 °C.

Соседи по серии

На 15 Нм — NM24-BS-15, на 230 В — NM230-BS-10, без пружины — NM24-SR-10. Подбор по типу — приводы с пружинным возвратом.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо BVM NM24-BS-10.

Ставится вместо этой моделисмахните вбок → Те же 10 Нм · 24 В · пружина
Vilmann Vilmann TASA1-10S 10Нм/24В для клапанов дымоудаления 10 Нм · 24 В · пружина 4 100 ₽ Hoocon Hoocon SA10FU24-DS 10Нм 24В с возвратной пружиной 10 Нм · 24 В · пружина 8 999 ₽ Dastech Dastech FR-10N24S 10Нм/24В противопожарный 10 Нм · 24 В · пружина 10 750 ₽ BVM BLF24-10 10 Нм · 24 В · пружина 11 070 ₽ BVM TS10-24S 10 Нм · 24 В · пружина 11 490 ₽ BVM BLF24-10-T 10 Нм · 24 В · пружина 12 450 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 24 В
BVM BLF230-10 10 Нм · 230 В · пружина 11 300 ₽ BVM TS10-230 10 Нм · 230 В · пружина 11 500 ₽ BVM TS10-230S 10 Нм · 230 В · пружина 11 680 ₽
Нужен другой моментсмахните вбок → Линейка BVM на 24 В, с пружиной
3 Нм BVM BLF24-03 3 Нм · 24 В · пружина 6 000 ₽ 5 Нм BVM TS05-24 5 Нм · 24 В · пружина 6 270 ₽ 15 Нм BVM TS15-24 15 Нм · 24 В · пружина 12 330 ₽ 20 Нм BVM TS20-24 20 Нм · 24 В · пружина 13 560 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: BVM NM24-BS-10

Да. Двигатель открывает заслонку и одновременно взводит пружину, а при снятии питания пружина возвращает заслонку в исходное положение. Возврат пружиной занимает не дольше 25 с. Так заслонку наружного воздуха или приточного клапана закрывают при остановке установки и при обесточивании.

Питание — AC/DC 24 В (переменный или постоянный ток). Управление плавное (модулирующее): положение задаётся аналоговым сигналом 0…10В. Обратная связь по положению — 0…10В.

Крутящий момент — 10 Нм, ориентир по площади — 2 м². Посадка на ось: круглая Ø12…18 мм или квадрат 10×10…16×16 мм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход не более чем за 80 с, пружина возвращает заслонку не более чем за 25 с. Это время закладывают в настройки контроллера: таймаут аварии не должен быть короче хода.

Корпус IP54 защищает от пыли и брызг — для венткамер, технических помещений и воздуховодов внутри здания. Рабочая температура — от −30 до +50 °C.

По данным каталога главное отличие — питание: BVM NM24-BS-10 рассчитан на 24 В, а BVM NM230-BS-10 — на 230 В. Остальные параметры сверяют по карточкам обеих моделей: BVM NM230-BS-10.
