Электропривод BVM TS10-230
Электропривод BVM TS05-230 / TS05-230S / TS10-230

Электропривод BVM TS10-230

11 500 ₽

  • 10 НмКрутящий момент
  • 230 ВПитание
  • ЕстьПружинный возврат
  • ВентиляцияНазначение

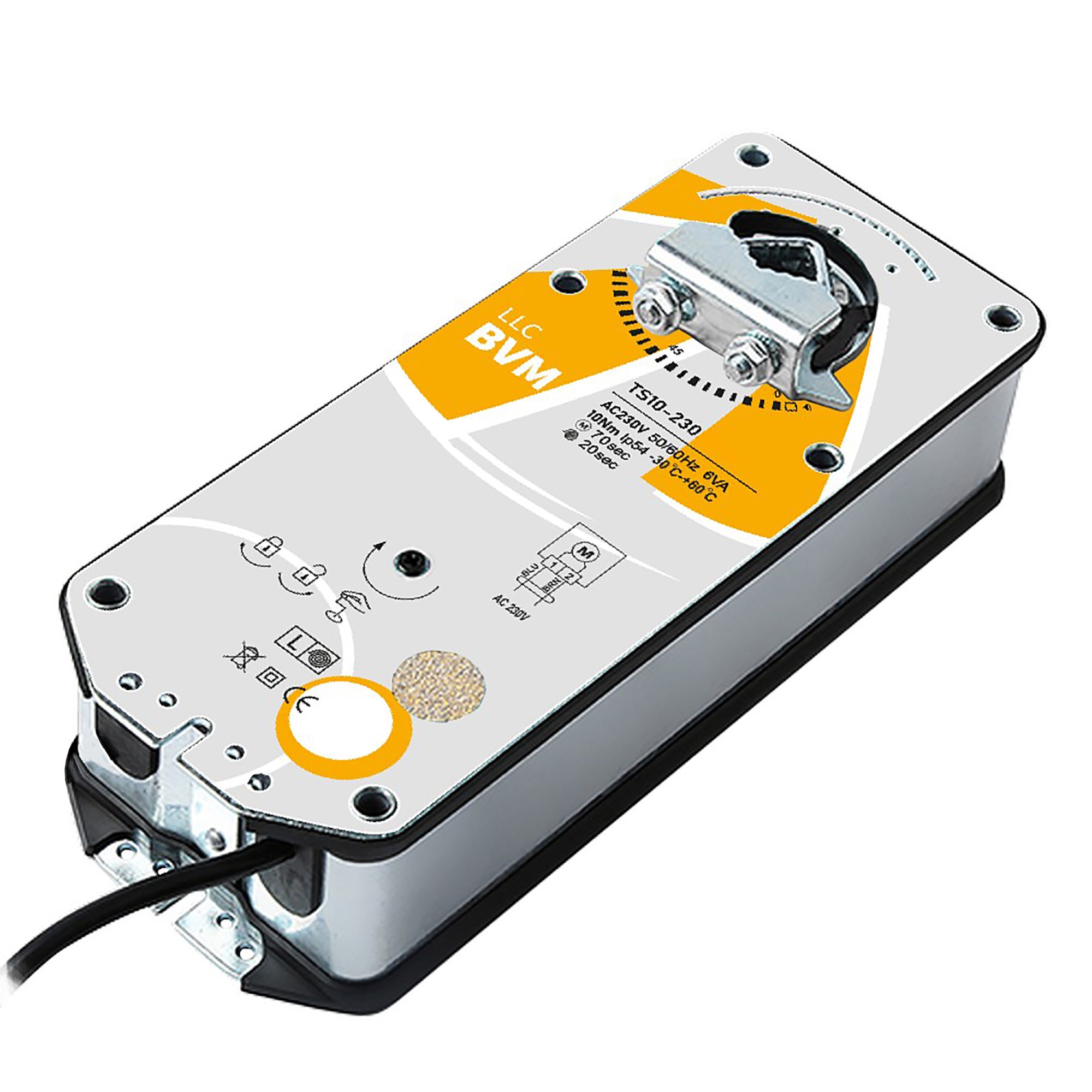

BVM TS10-230 — электропривод с возвратной пружиной для воздушных заслонок до 2 м²: крутящий момент 10 Нм, питание 230 В, двухпозиционное управление, открытие мотором до 90 с, закрытие пружиной до 25 с, металлический корпус IP54.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
BVMВсе приводы BVM146 моделей в каталоге
Артикул: TS10-230 Категория:

Технические характеристики TS10-230

Крутящий момент10 Нм
Напряжение питания230 В AC
Возвратная пружинаесть
Назначениевоздушные заслонки вентиляции
Управление2-х позиционный
Время поворота двигателем≤ 90 с
Время возврата пружиной≤ 25 с
Площадь заслонки2 м²
Угол поворота−5…90/95°
Присоединение к валу○12…18 мм□10×10…16×16 мм
Степень защитыIP54
Температура эксплуатации−30…+50 °C
Потребляемая мощность6,0/4,0 Вт
Вес2,6 кг

Паспортные данные

Вес 2,6 кг
Влажность 5…95% без конденсации
Возможность выбора угла поворота Есть
Время поворота (двигатель) ≤ 90 сек
Время поворота (пружина) ≤ 25 сек
Крутящий момент 10 Нм
Материал корпуса Металл
Напряжение питания AC 230B
Потребляемая мощность (вращение/удержание) 6,0/4,0 Вт
Размер оси заслонки ○12…18мм□10х10…16х16мм
Рекомендуемая площадь заслонки 2 м²
Соединительный кабель 1 м
Степень пыле- и влагозащиты IP 54
Температура хранения -40…+70°С
Температура эксплуатации -30…+50°С
Тип Электропривод
Тип привода Пружинный возврат
Угол поворота/макс −5…90/95°
Управляющий сигнал 2-х позиционный
Уровень шума ≤ 45 дБ (двигатель), ≤ 62 дБ (возврат пружины)
Частота 50…60Гц

BVM TS10-230 — сетевой электропривод воздушной заслонки с возвратной пружиной. Крутящий момент 10 Нм, питание 230 В, рекомендуемая площадь заслонки — до 2 м². Встроенных переключателей нет.

Подключение без трансформатора

Сетевой привод проще всего встроить в схему приточной установки: его питание берут с той же цепи, что управляет пускателем вентилятора. Вентилятор включился — привод под напряжением открывает клапан наружного воздуха. Установку остановили или пропала сеть — пружина закрывает клапан и защищает водяной калорифер от холодного воздуха. Контроллер и отдельный блок питания 24 В для этого не нужны.

Время и потребление

Мотор открывает заслонку не дольше 90 с, пружина закрывает её не дольше 25 с. Мощность — 6 Вт при повороте и 4 Вт в удержании: всё время, пока заслонка открыта, привод остаётся под напряжением и удерживает пружину взведённой. Шум мотора — до 45 дБ, щелчок пружины при закрытии — до 62 дБ.

Установка

TS10-230 надевается на круглую ось 12–18 мм или на квадратную. Угол поворота можно ограничить, если заслонка не должна открываться полностью. Корпус металлический, IP54, рабочий диапазон от −30 до +50 °C, масса 2,6 кг, кабель 1 м.

Соседние модели и альтернативы

  • TS10-230S — со встроенными вспомогательными переключателями;
  • TS10-24 — тот же момент при питании 24 В;
  • Dastech AR-10N220 — сетевой привод другого бренда на 10 Нм.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо BVM TS10-230.

Ставится вместо этой моделисмахните вбок → Те же 10 Нм · 230 В · пружина
Vilmann Vilmann TASA2-10S 10Нм/230В для клапанов дымоудаления 10 Нм · 230 В · пружина 4 360 ₽ Nanotek NANOTEK BF 230 B (10 Нм) 10 Нм · 230 В · пружина 6 850 ₽ Dastech Dastech AR-10N220 10Нм/230В воздушных заслонок 10 Нм · 230 В · пружина 10 500 ₽ Dastech Dastech FR-10N220S 10Нм/230В противопожарные 10 Нм · 230 В · пружина 11 160 ₽ BVM BLF230-10 10 Нм · 230 В · пружина 11 300 ₽ BVM TS10-230S 10 Нм · 230 В · пружина 11 680 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 230 В
BVM BLF24-10 10 Нм · 24 В · пружина 11 070 ₽ BVM TS10-24S 10 Нм · 24 В · пружина 11 490 ₽ BVM BLF24-10-T 10 Нм · 24 В · пружина 12 450 ₽
Нужен другой моментсмахните вбок → Линейка BVM на 230 В, с пружиной
3 Нм BVM BLF230-03 3 Нм · 230 В · пружина 6 190 ₽ 5 Нм BVM TS05-230 5 Нм · 230 В · пружина 6 160 ₽ 15 Нм BVM TS15-230 15 Нм · 230 В · пружина 13 530 ₽ 20 Нм BVM TS20-230 20 Нм · 230 В · пружина 14 770 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: BVM TS10-230

Да. Двигатель открывает заслонку и одновременно взводит пружину, а при снятии питания пружина возвращает заслонку в исходное положение. Возврат пружиной занимает не дольше 25 с. Так заслонку наружного воздуха или приточного клапана закрывают при остановке установки и при обесточивании.

Питание — AC 230 В. Управление двухпозиционное — открыто/закрыто.

Крутящий момент — 10 Нм, ориентир по площади — 2 м². Посадка на ось: круглая Ø12…18 мм или квадрат 10×10…16×16 мм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход не более чем за 90 с, пружина возвращает заслонку не более чем за 25 с. Контроллер должен ждать это время, прежде чем считать, что привод не отработал команду.

Корпус IP54 защищает от пыли и брызг — для венткамер, технических помещений и воздуховодов внутри здания. Рабочая температура — от −30 до +50 °C.

По данным каталога главное отличие — питание: BVM TS10-230 рассчитан на 230 В, а BVM TS10-24 — на 24 В. Остальные параметры сверяют по карточкам обеих моделей: BVM TS10-24.

По трём параметрам подбора — момент 10 Нм, питание 230 В, с возвратной пружиной — в каталоге совпадает Dastech AR-10N220. Перед заменой сверяют посадку на ось, схему управления и габариты.
