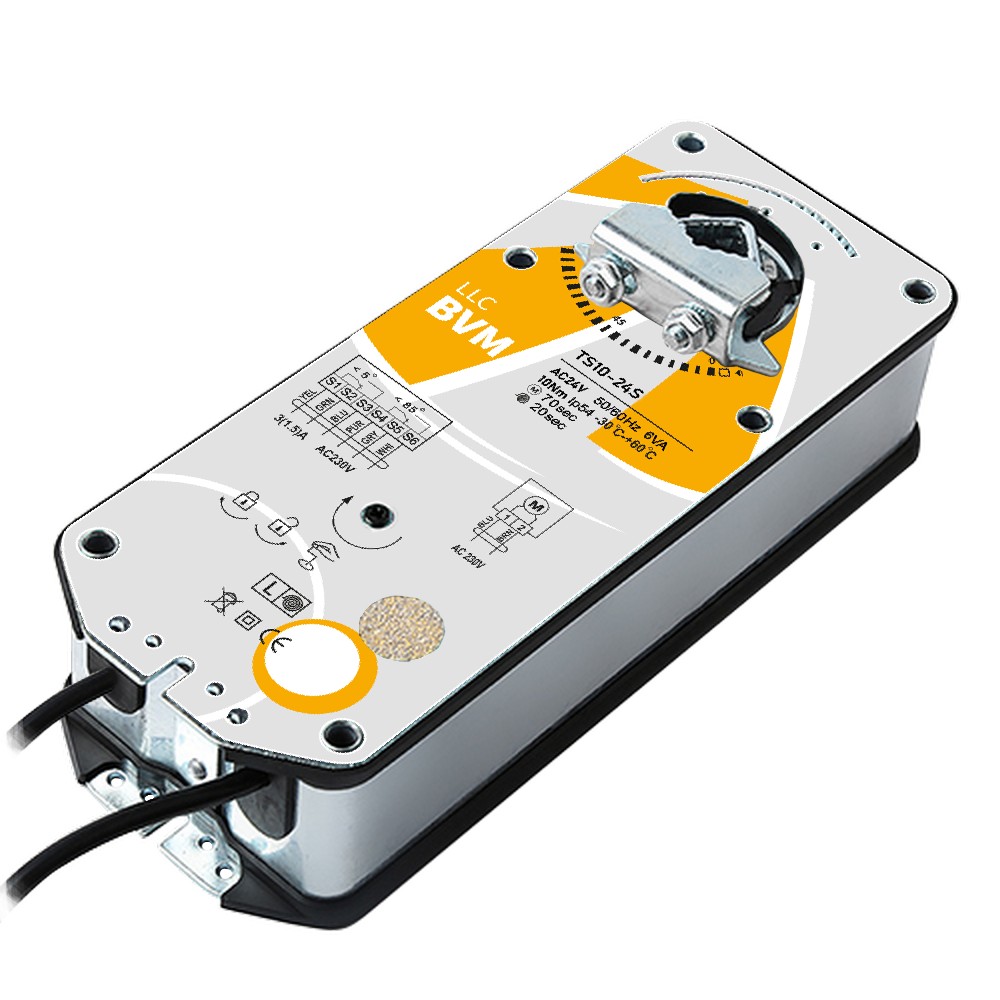

Электропривод BVM TS10-24S
Электропривод BVM TS05-230 / TS05-230S / TS10-24S

Электропривод BVM TS10-24S

11 490 ₽

  • 10 НмКрутящий момент
  • 24 ВПитание
  • ЕстьПружинный возврат
  • ВентиляцияНазначение

BVM TS10-24S — электропривод с возвратной пружиной на 10 Нм и низковольтным питанием 24 В для воздушных заслонок до 2 м²: встроенные переключатели на 5° и 80°, двухпозиционное управление, металлический корпус IP54.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
BVMВсе приводы BVM146 моделей в каталоге
Артикул: TS10-24S Категория:

Технические характеристики TS10-24S

Крутящий момент10 Нм
Напряжение питания24 В AC/DC
Возвратная пружинаесть
Назначениевоздушные заслонки вентиляции
Управление2-х позиционный
Время поворота двигателем≤ 90 с
Время возврата пружиной≤ 25 с
Площадь заслонки2 м²
Угол поворота−5…90/95°
Присоединение к валу○12…18 мм□10×10…16×16 мм
Вспомогательные выключатели1 mA ~ 3(1,5)A
Степень защитыIP54
Температура эксплуатации−30…+50 °C
Потребляемая мощность6,0/4,0 Вт
Вес2,6 кг

Паспортные данные

Вес 2,6 кг
Влажность 5…95% без конденсации
Время поворота (двигатель) ≤ 90 сек
Время поворота (пружина) ≤ 25 сек
Крутящий момент 10 Нм
Материал корпуса Металл
Напряжение питания AC/DC 24B
Номинально вспомогательный выключатель АС 250 В резист.(индукт.) 1 mA ~ 3(1,5)A
Потребляемая мощность (вращение/удержание) 6,0/4,0 Вт
Размер оси заслонки ○12…18мм□10х10…16х16мм
Рекомендуемая площадь заслонки 2 м²
Соединительный кабель 1 м
Степень пыле- и влагозащиты IP 54
Температура хранения -40…+70°С
Температура эксплуатации -30…+50°С
Тип Электропривод
Тип привода Пружинный возврат
Угол поворота/макс −5…90/95°
Угол срабатывания вспомогательных переключателей 1х5° 2х80°
Управляющий сигнал 2-х позиционный
Уровень шума ≤ 45 дБ (двигатель), ≤ 62 дБ (возврат пружины)
Частота 50…60Гц

BVM TS10-24S — пружинный привод на 10 Нм с питанием 24 В переменного или постоянного тока и встроенными вспомогательными переключателями. Для воздушных заслонок до 2 м², которые должны закрываться при остановке вентиляции или пропадании питания.

Работа в схеме

Низковольтный вариант удобен, когда реле контроллера коммутирует линию 24 В от трансформатора щита. Пока напряжение есть, заслонка открыта; открытие длится до полутора минут. Пропало напряжение — пружина захлопывает клапан за четверть минуты. Два встроенных контакта TS10-24S (точки 5° и 80°) дают щиту подтверждение крайних положений, а их нагрузочная способность — 3 А при 250 В — позволяет включать их прямо в цепь пускателя вентилятора.

Расчёт питания

TS10-24S потребляет 6 Вт при повороте и 4 Вт в удержании. Поскольку в открытом положении привод остаётся под напряжением, источник 24 В считают по удерживающей мощности всех приводов плюс пусковой запас.

Монтаж

Посадка — на круглый вал Ø12–18 мм либо на квадратный хвостовик от 10×10 до 16×16 мм. Корпус из металла со степенью защиты IP54 выдерживает запылённые венткамеры и перепады от −30 до +50 °C. Вес привода 2,6 кг, провод длиной 1 м.

Соседние модели

Без переключателей — TS10-24, на 230 В — TS10-230, для заслонки до 3 м² — TS15-24S. Аналог другого бренда — Nanotek NF 24 B.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо BVM TS10-24S.

Ставится вместо этой моделисмахните вбок → Те же 10 Нм · 24 В · пружина
Vilmann Vilmann TASA1-10S 10Нм/24В для клапанов дымоудаления 10 Нм · 24 В · пружина 4 100 ₽ Hoocon Hoocon SA10FU24-DS 10Нм 24В с возвратной пружиной 10 Нм · 24 В · пружина 8 999 ₽ Dastech Dastech FR-10N24S 10Нм/24В противопожарный 10 Нм · 24 В · пружина 10 750 ₽ BVM BLF24-10 10 Нм · 24 В · пружина 11 070 ₽ BVM BLF24-10-T 10 Нм · 24 В · пружина 12 450 ₽ BVM TS10-24 10 Нм · 24 В · пружина 12 510 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 24 В
BVM BLF230-10 10 Нм · 230 В · пружина 11 300 ₽ BVM TS10-230 10 Нм · 230 В · пружина 11 500 ₽ BVM TS10-230S 10 Нм · 230 В · пружина 11 680 ₽
Нужен другой моментсмахните вбок → Линейка BVM на 24 В, с пружиной
3 Нм BVM BLF24-03 3 Нм · 24 В · пружина 6 000 ₽ 5 Нм BVM TS05-24 5 Нм · 24 В · пружина 6 270 ₽ 15 Нм BVM TS15-24 15 Нм · 24 В · пружина 12 330 ₽ 20 Нм BVM TS20-24 20 Нм · 24 В · пружина 13 560 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: BVM TS10-24S

Да. Двигатель открывает заслонку и одновременно взводит пружину, а при снятии питания пружина возвращает заслонку в исходное положение. Возврат пружиной занимает не дольше 25 с. Так заслонку наружного воздуха или приточного клапана закрывают при остановке установки и при обесточивании.

Питание — AC/DC 24 В (переменный или постоянный ток). Управление двухпозиционное — открыто/закрыто.

Крутящий момент — 10 Нм, ориентир по площади — 2 м². Посадка на ось: круглая Ø12…18 мм или квадрат 10×10…16×16 мм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход не более чем за 90 с, пружина возвращает заслонку не более чем за 25 с. Контроллер должен ждать это время, прежде чем считать, что привод не отработал команду.

Корпус IP54 защищает от пыли и брызг — для венткамер, технических помещений и воздуховодов внутри здания. Рабочая температура — от −30 до +50 °C.

По данным каталога главное отличие — питание: BVM TS10-24S рассчитан на 24 В, а BVM TS10-230S — на 230 В. Остальные параметры сверяют по карточкам обеих моделей: BVM TS10-230S.
