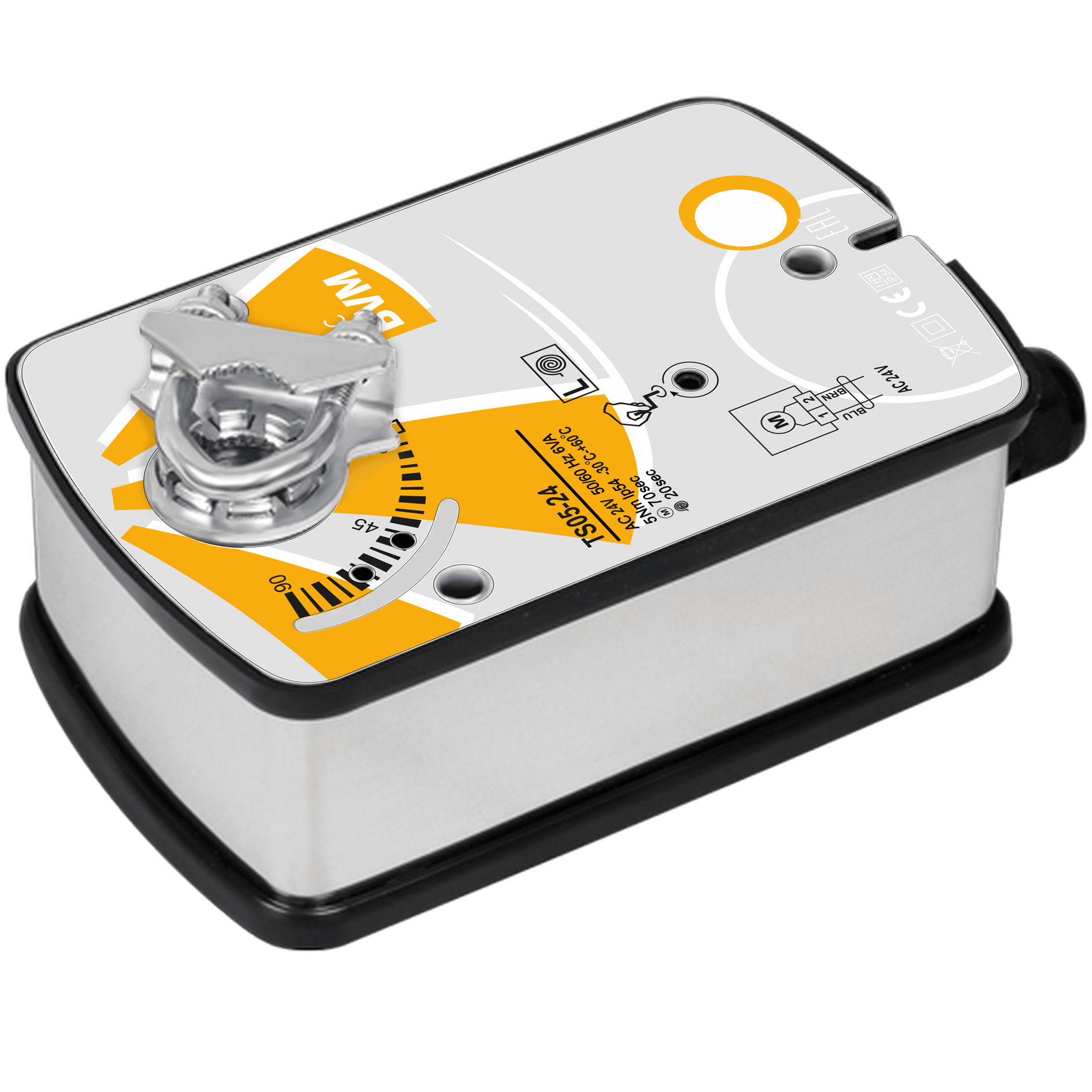

Электропривод BVM TS05-24

Электропривод BVM TS05-24

6 270 ₽

  • 5 НмКрутящий момент
  • 24 ВПитание
  • ЕстьПружинный возврат
  • ВентиляцияНазначение

BVM TS05-24 — электропривод с возвратной пружиной для небольших воздушных заслонок до 1 м²: 5 Нм, 24 В AC/DC, двухпозиционное управление, открытие до 55 с, закрытие пружиной до 20 с, вал Ø10–18 мм.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
BVMВсе приводы BVM146 моделей в каталоге
Артикул: TS05-24 Категория:

Технические характеристики TS05-24

Крутящий момент5 Нм
Напряжение питания24 В AC/DC
Возвратная пружинаесть
Назначениевоздушные заслонки вентиляции
Управление2-х позиционный
Время поворота двигателем≤ 55 с
Время возврата пружиной≤ 20 с
Площадь заслонки1 м²
Угол поворота−5…90/95°
Присоединение к валу○10…18 мм□8×8…14×14 мм
Степень защитыIP54
Температура эксплуатации−30…+50 °C
Потребляемая мощность5,0/3,0 Вт
Вес1,5 кг

Паспортные данные

Вес 1,5 кг
Влажность 5…95% без конденсации
Возможность выбора угла поворота Есть
Время поворота (двигатель) ≤ 55 сек
Время поворота (пружина) ≤ 20 сек
Крутящий момент 5 Нм
Материал корпуса Металл
Напряжение питания AC/DC 24B
Потребляемая мощность (вращение/удержание) 5,0/3,0 Вт
Размер оси заслонки ○10…18мм□8х8…14х14мм
Рекомендуемая площадь заслонки 1 м²
Соединительный кабель 1 м
Степень пыле- и влагозащиты IP 54
Температура хранения -40…+70°С
Температура эксплуатации -30…+50°С
Тип Электропривод
Тип привода Пружинный возврат
Угол поворота/макс −5…90/95°
Управляющий сигнал 2-х позиционный
Уровень шума ≤ 45 дБ (двигатель), ≤ 62 дБ (возврат пружины)
Частота 50…60Гц

BVM TS05-24 — низковольтный электропривод небольшой воздушной заслонки с возвратной пружиной. Крутящий момент 5 Нм, питание 24 В переменного или постоянного тока, заслонки до 1 м².

Когда выбирают эту модель

TS05-24 рассчитан на клапаны компактных приточных установок, воздухозаборы в коттеджах и небольших офисах, отсечные клапаны на ответвлениях. Если автоматика установки собрана на контроллере с питанием 24 В, привод подключают к той же линии и управляют через реле: есть напряжение — заслонка открыта, нет — пружина её закрыла.

Быстрое закрытие

Пружина возвращает заслонку не дольше чем за 20 с — быстрее, чем у старших моделей серии. Для небольшой установки это важно: объём калорифера мал, и чем раньше закроется клапан после остановки, тем меньше риск заморозить теплообменник. Мотор открывает заслонку за время до 55 с.

Параметры

Потребление — 5 Вт при повороте и 3 Вт в удержании. Посадка на круглую ось 10–18 мм или квадратную, угол поворота можно ограничить. Корпус металлический, IP54, от −30 до +50 °C, масса 1,5 кг, кабель 1 м. Шум мотора — до 45 дБ.

Соседние модели и альтернативы

  • TS05-24S — с переключателями положения;
  • TS05-230 — сетевая версия;
  • Nanotek LF 24 B — пружинный привод другого бренда на 5 Нм.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо BVM TS05-24.

Ставится вместо этой моделисмахните вбок → Те же 5 Нм · 24 В · пружина
Hoocon Hoocon SA5FU24-DS 5Нм 24В противопожарный 5 Нм · 24 В · пружина 3 725 ₽ AIR SC AIR SC BLF24F 5Нм/24В с возвратной пружиной 5 Нм · 24 В · пружина 3 900 ₽ Vilmann Vilmann TAFA1-05S 5Нм/24В с возвратной пружиной 5 Нм · 24 В · пружина 4 200 ₽ Vilmann Vilmann TAFA1-05ST 5Нм/24В с термодатчиком 5 Нм · 24 В · пружина 4 260 ₽ Nanotek NANOTEK BLF 24 B (5 Нм) 5 Нм · 24 В · пружина 4 420 ₽ Lufberg Lufberg DA05S24 5Нм/24В с возвратной пружиной 5 Нм · 24 В · пружина 4 430 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 24 В
BVM TS05-230 5 Нм · 230 В · пружина 6 160 ₽ BVM TS05-230S 5 Нм · 230 В · пружина 6 750 ₽ BVM BLF230-05 5 Нм · 230 В · пружина 6 790 ₽
Нужен другой моментсмахните вбок → Линейка BVM на 24 В, с пружиной
3 Нм BVM BLF24-03 3 Нм · 24 В · пружина 6 000 ₽ 10 Нм BVM BLF24-10 10 Нм · 24 В · пружина 11 070 ₽ 15 Нм BVM TS15-24 15 Нм · 24 В · пружина 12 330 ₽ 20 Нм BVM TS20-24 20 Нм · 24 В · пружина 13 560 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: BVM TS05-24

Да. Двигатель открывает заслонку и одновременно взводит пружину, а при снятии питания пружина возвращает заслонку в исходное положение. Возврат пружиной занимает не дольше 20 с. Так заслонку наружного воздуха или приточного клапана закрывают при остановке установки и при обесточивании.

Питание — AC/DC 24 В (переменный или постоянный ток). Управление двухпозиционное — открыто/закрыто.

Крутящий момент — 5 Нм, ориентир по площади — 1 м². Посадка на ось: круглая Ø10…18 мм или квадрат 8×8…14×14 мм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход не более чем за 55 с, пружина возвращает заслонку не более чем за 20 с. Это время закладывают в настройки контроллера: таймаут аварии не должен быть короче хода.

Корпус IP54 защищает от пыли и брызг — для венткамер, технических помещений и воздуховодов внутри здания. Рабочая температура — от −30 до +50 °C.

По данным каталога главное отличие — питание: BVM TS05-24 рассчитан на 24 В, а BVM TS05-230 — на 230 В. Остальные параметры сверяют по карточкам обеих моделей: BVM TS05-230.

По трём параметрам подбора — момент 5 Нм, питание 24 В, с возвратной пружиной — в каталоге совпадает Nanotek LF 24 BS. Перед заменой сверяют посадку на ось, схему управления и габариты.
