Шаровые краны и регулирующие клапаны

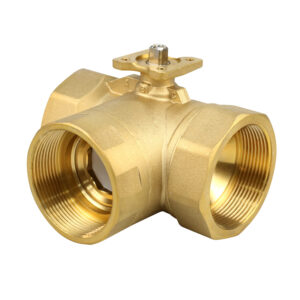

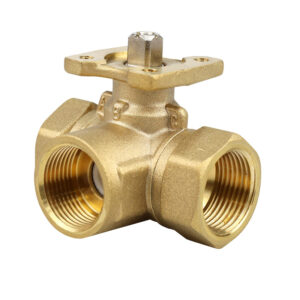

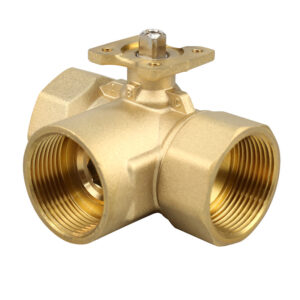

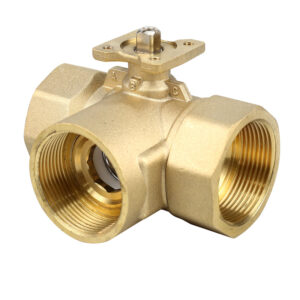

Кран и привод продаются отдельно, а соединяет их кронштейн. Braket 4/6 подходит к кранам BVM от DN15 до DN32 (трёхходовым — до DN25) и приводам BVM LM на 4 и 6 Нм. Braket 8 закрывает весь ряд до DN50 и, кроме LM, принимает приводы NM на 8 Нм — в исполнениях на 24 и 230 В, с двухпозиционным и плавным управлением (SR).

Если не хочется собирать узел самому, в разделе BVM есть приводы, которые уже поставляются с кронштейном Braket 8, — остаётся выбрать кран нужного диаметра.

Двухходовой шаровой кран открывает и перекрывает линию или грубо ограничивает расход. Двухходовой регулирующий клапан КРД нужен, когда расход через теплообменник или калорифер регулируют плавно: исполнение подбирают по пропускной способности Kvs, а не по диаметру трубы, — например, КРД-32 выпускается с Kvs 6,3, 10 и 16 м³/ч. Трёхходовой клапан КСТ смешивает или разделяет потоки — его ставят в смесительный узел калорифера или контура тёплого пола.

Краны и КРД рассчитаны на PN20, КСТ — на PN10. Рабочая среда — вода и растворы гликоля концентрацией до 50%, шаровые краны BVM по паспорту допускают и ненасыщенный пар. Для арматуры с приводами Belimo смотрите раздел электроприводы Belimo для кранов и клапанов.
