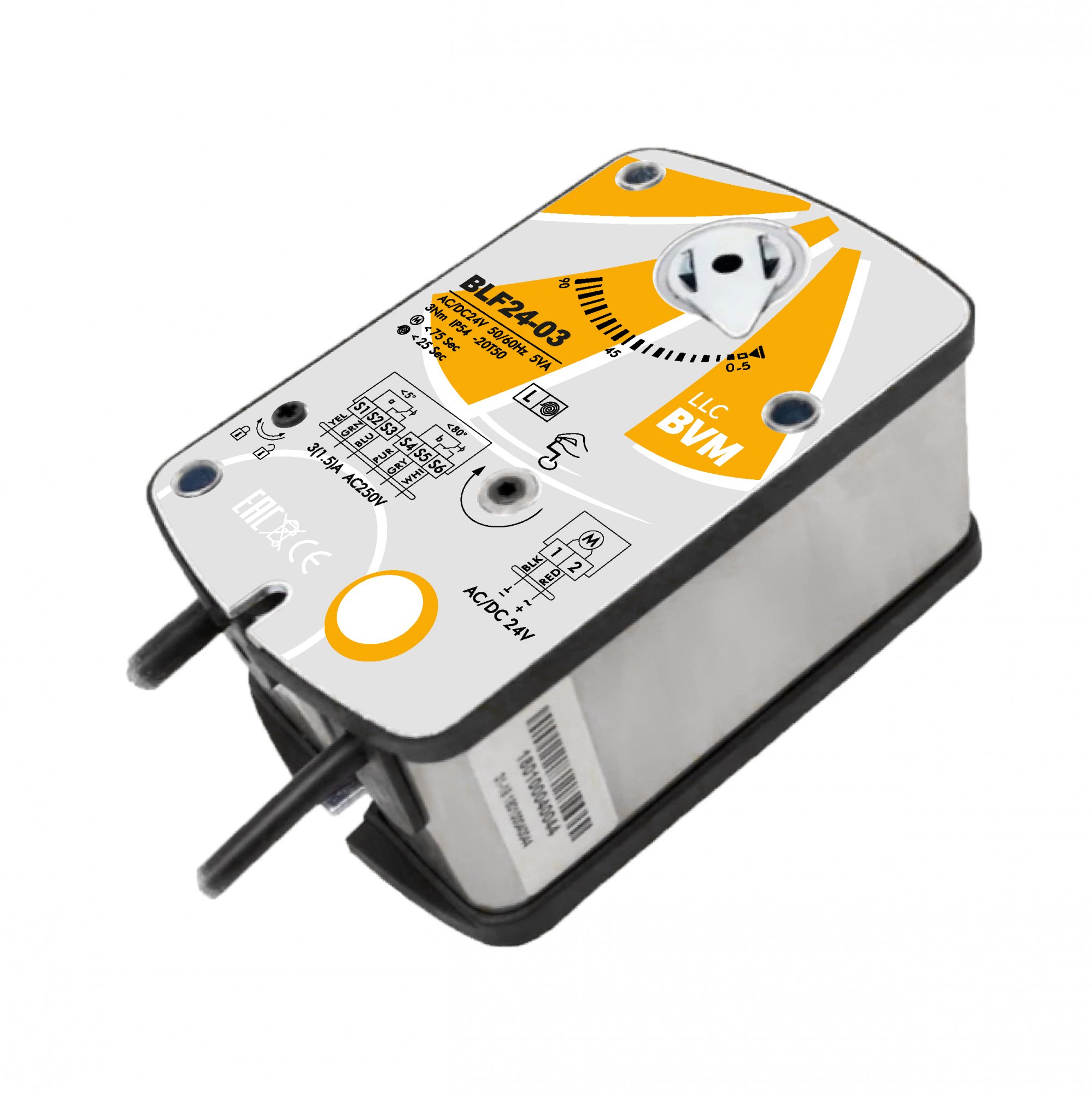

Электропривод BVM BLF24-03

Электропривод BVM BLF24-03

6 000 ₽

  • 3 НмКрутящий момент
  • 24 ВПитание
  • ЕстьПружинный возврат
  • ПротивопожарныеНазначение

BVM BLF24-03 — компактный низковольтный привод с пружинным возвратом для противопожарных клапанов малого сечения: 3 Нм, AC/DC 24 В, вспомогательные переключатели, квадрат 12 × 12 мм, IP54.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
BVMВсе приводы BVM146 моделей в каталоге
Артикул: BLF24-03 Категория:

Технические характеристики BLF24-03

Крутящий момент3 Нм
Напряжение питания24 В AC/DC
Возвратная пружинаесть
Назначениеогнезадерживающие клапаны
Управление2-х позиционный
Время поворота двигателем75 с
Время возврата пружиной< 25 с
Площадь заслонки0,7 м²
Угол поворотамакс. 95°
Присоединение к валу□ 12×12
Вспомогательные выключатели1mA…3(1,5)A, AC250 В
Степень защитыIP54
Температура эксплуатации−20…+50 °C
Потребляемая мощность5,0/3,0 Вт
Вес1,3 кг

Паспортные данные

Вес 1,3 кг
Влажность 5%…95% без конденсата
Время поворота (двигатель) 75 сек
Время поворота (пружина) < 25 сек
Крутящий момент 3 Нм
Наличие термодатчика Нет
Напряжение питания AC/DC24V
Номинально вспомогательный выключатель АС 250 В резист.(индукт.) 1mA…3(1,5)A, AC250V
Потребляемая мощность (вращение/удержание) 5,0/3,0 Вт
Размер оси заслонки □ 12х12
Рекомендуемая площадь заслонки 0,7 м²
Соединительный кабель 1 м
Степень пыле- и влагозащиты IP 54
Температура хранения -40°…+70°С
Температура эксплуатации -20°…+50° С
Тип Электропривод
Тип привода Пружинный возврат
Угол поворота/макс макс. 95°
Угол срабатывания вспомогательных переключателей 5°…80°
Управляющий сигнал 2-х позиционный
Уровень шума max 45dB (двигатель), max 62dB (возврат пружины)
Частота 50…60Гц

BVM BLF24-03 — младший привод линейки BLF: 3 Нм для противопожарных клапанов площадью до 0,7 м². Питание AC/DC 24 В, пружинный возврат, двухпозиционное управление.

Для малых клапанов

Огнезадерживающие клапаны на ответвлениях к помещениям, небольшие клапаны в перекрытиях и стенах — основная область применения. Мотор открывает клапан за 75 с, пружина закрывает его быстрее чем за 25 с после снятия питания модулем управления.

Сигналы положения

Переключатели BLF24-03 срабатывают на 5° и 80° и выдерживают до 3 А при AC 250 В. Их подключают к приёмно-контрольному прибору противодымной защиты.

Параметры

Ось — квадрат 12 × 12 мм, угол до 95°. Потребление 5,0/3,0 Вт, корпус IP54, масса 1,3 кг, кабель 1 м. Шум до 45 дБ от мотора и до 62 дБ при возврате пружины. Эксплуатация при −20…+50 °C.

Похожие модели

С термодатчиком — BLF24-03-T, на 5 Нм — BLF24-05. Аналоги — Hoocon SA3FU24-DS и Nanotek BLF24B.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо BVM BLF24-03.

Ставится вместо этой моделисмахните вбок → Те же 3 Нм · 24 В · пружина
Hoocon Hoocon SA3FU24-DS 3Нм 24В противопожарный 3 Нм · 24 В · пружина 3 780 ₽ Nanotek NANOTEK BLF 24 B 3 (3 Нм) 3 Нм · 24 В · пружина 4 250 ₽ Nanotek NANOTEK LF 24 B 3.0 (3 Нм) 3 Нм · 24 В · пружина 4 260 ₽ Dastech Dastech FR-03N24ST 3Нм/24В с термодатчиком 3 Нм · 24 В · пружина 4 560 ₽ Dastech Dastech FR-03N24S 3Нм/24В огнезадерживающих клапанов 3 Нм · 24 В · пружина 4 700 ₽ BVM TS03-24 3 Нм · 24 В · пружина 6 220 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 24 В
BVM BLF230-03 3 Нм · 230 В · пружина 6 190 ₽ BVM TS03-230 3 Нм · 230 В · пружина 6 310 ₽ BVM TS03-230S 3 Нм · 230 В · пружина 6 430 ₽
Нужен другой моментсмахните вбок → Линейка BVM на 24 В, с пружиной
5 Нм BVM TS05-24 5 Нм · 24 В · пружина 6 270 ₽ 10 Нм BVM BLF24-10 10 Нм · 24 В · пружина 11 070 ₽ 15 Нм BVM TS15-24 15 Нм · 24 В · пружина 12 330 ₽ 20 Нм BVM TS20-24 20 Нм · 24 В · пружина 13 560 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: BVM BLF24-03

Да. Двигатель открывает клапан и одновременно взводит пружину, а при снятии питания пружина возвращает клапан в исходное положение. Возврат пружиной занимает не дольше 25 с. Это штатная схема для противопожарного клапана: он закрывается и при пропадании питания.

Питание — AC/DC 24 В (переменный или постоянный ток). Управление двухпозиционное — открыто/закрыто.

Крутящий момент — 3 Нм, ориентир по площади — 0,7 м². Посадка на ось: квадрат 12×12. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход за 75 с, пружина возвращает клапан не более чем за 25 с. Это время закладывают в настройки контроллера: таймаут аварии не должен быть короче хода.

Корпус IP54 защищает от пыли и брызг — для венткамер, технических помещений и воздуховодов внутри здания. Рабочая температура — от −20 до +50 °C.

По данным каталога главное отличие — питание: BVM BLF24-03 рассчитан на 24 В, а BVM BLF230-03 — на 230 В. Остальные параметры сверяют по карточкам обеих моделей: BVM BLF230-03.

По трём параметрам подбора — момент 3 Нм, питание 24 В, с возвратной пружиной — в каталоге совпадает Hoocon SA3FU24-DS. Перед заменой сверяют посадку на ось, схему управления и габариты.
