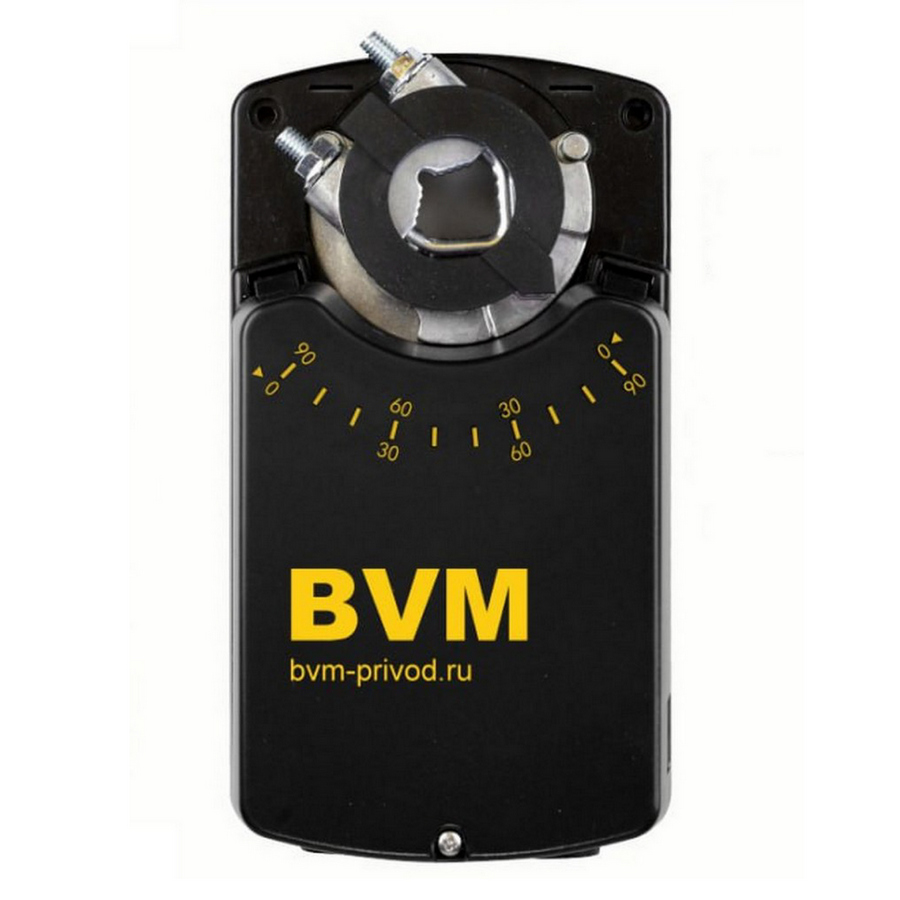

Электропривод BVM SM24-16

Электропривод BVM SM24-16

8 560 ₽

  • 16 НмКрутящий момент
  • 24 ВПитание
  • НетПружинный возврат
  • ВентиляцияНазначение

BVM SM24-16 — низковольтный реверсивный электропривод на 16 Нм для воздушных заслонок до 3 м²: питание 24 В AC/DC, 2- или 3-позиционное управление, встроенные переключатели, ось Ø10–20 мм.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
BVMВсе приводы BVM146 моделей в каталоге
Артикул: SM24-16 Категория:

Технические характеристики SM24-16

Крутящий момент16 Нм
Напряжение питания24 В AC/DC
Возвратная пружинанет
Назначениевоздушные заслонки вентиляции
Управление2-х/3-х позиционный
Время поворота двигателем≤ 55 с
Площадь заслонки3 м²
Угол поворота−5…90/95°
Присоединение к валу○10…20 мм □10×10…16×16 мм
Вспомогательные выключатели1 mA ~ 3(1,5)A
Степень защитыIP54
Температура эксплуатации−30…+50 °C
Потребляемая мощность4,5/0,5 Вт
Вес1,3 кг

Паспортные данные

Вес 1,3 кг
Влажность 5…95% без конденсации
Время поворота (двигатель) ≤ 55 сек
Крутящий момент 16 Нм
Материал корпуса Пластик
Напряжение питания AC/DC 24B
Номинально вспомогательный выключатель АС 250 В резист.(индукт.) 1 mA ~ 3(1,5)A
Потребляемая мощность (вращение/удержание) 4,5/0,5 Вт
Размер оси заслонки ○10…20мм □10х10…16х16мм
Рекомендуемая площадь заслонки 3 м²
Степень пыле- и влагозащиты IP 54
Температура хранения -30…+80°С
Температура эксплуатации -30…+50°С
Тип Электропривод
Тип привода Реверсивный
Угол поворота/макс −5…90/95°
Угол срабатывания вспомогательных переключателей 1х10° 2х80°
Управляющий сигнал 2-х/3-х позиционный
Уровень шума ≤ 54 дБ
Частота 50…60Гц

BVM SM24-16 — реверсивный привод на 16 Нм для воздушных заслонок до 3 м² с питанием 24 В переменного или постоянного тока. Полный ход занимает до 55 с — втрое быстрее, чем у модели серии на 24 Нм.

Когда выбирают 24 В

Низковольтное питание удобно, когда контроллер вентиляции питает приводы от своего трансформатора, а управляющие сигналы 24 В идут с его выходов. Постоянное напряжение позволяет подключить привод к резервированному источнику, чтобы заслонки оставались управляемыми при кратковременных отключениях сети. Нагрузка на источник небольшая: 4,5 Вт в движении и 0,5 Вт в удержании.

Управление и сигнализация

SM24-16 работает от 2- или 3-позиционного сигнала. Встроенные переключатели на 10° и 80° выдерживают 3 А при 250 В и дают щиту подтверждение положения заслонки. Для трёхпозиционной схемы нужны два управляющих выхода контроллера, для двухпозиционной хватит одного.

Монтаж

Ось заслонки — круглая Ø10–20 мм или квадратная 10×10…16×16 мм. Кронштейн и винты крепления в комплекте. Пластиковый корпус массой 1,3 кг, диапазон от −30 до +50 °C, шум до 54 дБ.

Соседние модели

С аналоговым управлением — SM24-SR-16, на 230 В — SM230-16, на 24 Нм — SM24-24. Аналог — Nanotek SM 24 B.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо BVM SM24-16.

Ставится вместо этой моделисмахните вбок → Те же 16 Нм · 24 В · реверсивный
Nanotek NANOTEK SM 24 B (16 Нм) 16 Нм · 24 В · реверсивный 6 820 ₽ BVM SM24-SR-16 16 Нм · 24 В · реверсивный 8 980 ₽ Nanotek Nanotek SM24B S 16 Нм · 24 В · реверсивный 9 980 ₽ Belimo Belimo SMD24A 16 Нм · 24 В · реверсивный 24 450 ₽ Belimo Belimo SMQ24A-MF 16 Нм · 24 В · реверсивный 34 250 ₽ Belimo Belimo SMQ24G 16 Нм · 24 В · реверсивный 62 590 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 24 В
BVM SM230-16N 16 Нм · 230 В · реверсивный 8 450 ₽ BVM SM230-16 16 Нм · 230 В · реверсивный 8 780 ₽ BVM SM230-SR-16 16 Нм · 230 В · реверсивный 9 400 ₽
Нужен другой моментсмахните вбок → Линейка BVM на 24 В, без пружины
6 Нм BVM LM24-6 6 Нм · 24 В · реверсивный 6 250 ₽ 7 Нм BVM BLE24-07 7 Нм · 24 В · реверсивный 5 820 ₽ 8 Нм BVM NM24-SR-8N 8 Нм · 24 В · реверсивный 6 860 ₽ 10 Нм BVM BLE24-10 10 Нм · 24 В · реверсивный 6 490 ₽ 15 Нм BVM BLE24-15 15 Нм · 24 В · реверсивный 6 630 ₽ 24 Нм BVM SM24-24 24 Нм · 24 В · реверсивный 9 010 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: BVM SM24-16

Нет, BVM SM24-16 — реверсивный привод без пружины: заслонка перемещается двигателем в обе стороны, а при снятии питания остаётся в текущем положении. Такой привод подходит для регулирующих и отсечных заслонок, которым не нужно само закрываться при обесточивании.

Питание — AC/DC 24 В (переменный или постоянный ток). Управление двух- или трёхпозиционное: команды «открыть/закрыть» либо остановка в промежуточном положении.

Крутящий момент — 16 Нм, ориентир по площади — 3 м². Посадка на ось: круглая Ø10…20 мм или квадрат 10×10…16×16 мм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход не более чем за 55 с. Это время закладывают в настройки контроллера: таймаут аварии не должен быть короче хода.

Корпус IP54 защищает от пыли и брызг — для венткамер, технических помещений и воздуховодов внутри здания. Рабочая температура — от −30 до +50 °C.

1 кронштейн и 2 винта для крепления электропривода на воздушную заслонку, паспорт на изделие.

По данным каталога главное отличие — питание: BVM SM24-16 рассчитан на 24 В, а BVM SM230-16 — на 230 В. Остальные параметры сверяют по карточкам обеих моделей: BVM SM230-16.
