Электропривод BVM BLE24-10

6 490 ₽

  • 10 НмКрутящий момент
  • 24 ВПитание
  • НетПружинный возврат
  • ДымоудалениеНазначение

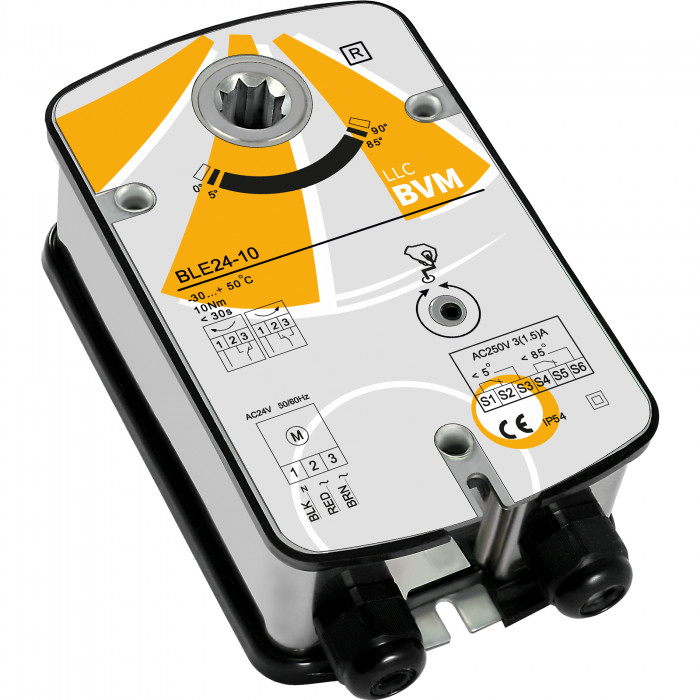

BVM BLE24-10 — реверсивный электропривод без возвратной пружины для клапанов дымоудаления площадью до 2 м²: момент 10 Нм, питание 24 В переменного или постоянного тока, 2- или 3-позиционное управление.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
BVMВсе приводы BVM146 моделей в каталоге
Артикул: BLE24-10 Категория:

Технические характеристики BLE24-10

Крутящий момент10 Нм
Напряжение питания24 В AC/DC
Возвратная пружинанет
Назначениеклапаны дымоудаления
Управление2-х/3-х позиционный
Время поворота двигателем≤ 30 с
Площадь заслонки2 м²
Угол поворота-5°…90°/95°
Присоединение к валу□ 12×12
Вспомогательные выключатели1mA…3(1,5)A, AC250 В
Степень защитыIP54
Температура эксплуатации−30…+60 °C
Потребляемая мощность5,0/1,0 Вт
Вес1,8 кг

Паспортные данные

Вес 1,8 кг
Влажность 5…95% без конденсации
Время поворота (двигатель) ≤30 сек
Крутящий момент 10 Нм
Наличие термодатчика Нет
Напряжение питания AC/DC24V
Номинально вспомогательный выключатель АС 250 В резист.(индукт.) 1mA…3(1,5)A, AC250V
Основная хар-ка Два встроенных вспомогательных переключателя
Потребляемая мощность (вращение/удержание) 5,0/1,0 Вт
Размер оси заслонки □ 12×12
Рекомендуемая площадь заслонки 2 м²
Соединительный кабель 1 м
Степень пыле- и влагозащиты IP54
Температура хранения -40°…+70°С
Температура эксплуатации -30°…+60°С
Тип Электропривод
Тип привода Реверсивный возврат
Угол поворота/макс -5°…90°/95°
Угол срабатывания вспомогательных переключателей 1х5° 2х80°
Управляющий сигнал 2-х/3-х позиционный
Уровень шума ≤45 дБ
Частота 50…60Гц

BVM BLE24-10 — электропривод на 10 Нм для клапанов противодымной вентиляции до 2 м², запитываемый от 24 В переменного или постоянного тока. Подходит для систем, где исполнительные устройства сидят на общей низковольтной линии с резервом.

Особенности

Пружины нет — клапан перекладывает мотор, и после снятия питания заслонка никуда не уходит. Поворот на 90° идёт до 30 с, потребление 5 Вт в движении и 1 Вт в покое. Встроенные контакты на 5° и 80° подтверждают положение для пожарной автоматики. Ось 12×12 мм, IP54, масса 1,8 кг.

BLE24-10 принимает 2- или 3-позиционный сигнал и работает при температуре от −30 до +60 °C и влажности до 95% без конденсации — это позволяет ставить его в неотапливаемые шахты и венткамеры.

Альтернативы

Вариант на 230 В — BLE230-10, с запасом по площади — BLE24-15. Недорогая замена — Nanotek BLE 24 B на 10 Нм.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо BVM BLE24-10.

Ставится вместо этой моделисмахните вбок → Те же 10 Нм · 24 В · реверсивный
Nanotek NANOTEK BLE 24 B (10 Нм) 10 Нм · 24 В · реверсивный 3 760 ₽ Hoocon Hoocon SA10MU24-DS 10Нм 24В реверсивный 10 Нм · 24 В · реверсивный 3 980 ₽ Ellar ELLAR EL10RE24 10Нм/24В управления противопожарными клапанами 10 Нм · 24 В · реверсивный 4 299 ₽ Dastech Dastech FS-10N24S 10Нм/24В клапанов дымоудаления 10 Нм · 24 В · реверсивный 4 320 ₽ BVM NM24-10 10 Нм · 24 В · реверсивный 6 500 ₽ BVM NM24-SR-10 10 Нм · 24 В · реверсивный 8 090 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 24 В
BVM BLE230-10 10 Нм · 230 В · реверсивный 6 530 ₽ BVM NM230-10 10 Нм · 230 В · реверсивный 7 240 ₽ BVM NM230-SR-10 10 Нм · 230 В · реверсивный 8 140 ₽
Нужен другой моментсмахните вбок → Линейка BVM на 24 В, без пружины
4 Нм BVM LM24-4 4 Нм · 24 В · реверсивный 6 020 ₽ 6 Нм BVM LM24-6 6 Нм · 24 В · реверсивный 6 250 ₽ 7 Нм BVM BLE24-07 7 Нм · 24 В · реверсивный 5 820 ₽ 8 Нм BVM NM24-SR-8N 8 Нм · 24 В · реверсивный 6 860 ₽ 15 Нм BVM BLE24-15 15 Нм · 24 В · реверсивный 6 630 ₽ 16 Нм BVM SM24-16 16 Нм · 24 В · реверсивный 8 560 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: BVM BLE24-10

Нет, BVM BLE24-10 — реверсивный привод без пружины: клапан перемещается двигателем в обе стороны, а при снятии питания остаётся в текущем положении. Для клапана дымоудаления это нормально: он должен открыться по сигналу пожарной автоматики и остаться открытым, даже если питание затем пропадёт.

Питание — AC/DC 24 В (переменный или постоянный ток). Управление двух- или трёхпозиционное: команды «открыть/закрыть» либо остановка в промежуточном положении.

Крутящий момент — 10 Нм, ориентир по площади — 2 м². Посадка на ось: квадрат 12×12. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход не более чем за 30 с. Это быстрый ход: он нужен, когда положение должно меняться почти сразу за командой.

Да, 2 встроенных вспомогательных переключателя (1мА…3(1,5)A, AC 250 В), точки срабатывания — 1х5° 2х80°. Они дают сухой контакт о положении клапана для щита автоматики или индикации.

Корпус IP54 защищает от пыли и брызг — для венткамер, технических помещений и воздуховодов внутри здания. Рабочая температура — от −30 до +60 °C.

По данным каталога главное отличие — питание: BVM BLE24-10 рассчитан на 24 В, а BVM BLE230-10 — на 230 В. Остальные параметры сверяют по карточкам обеих моделей: BVM BLE230-10.
