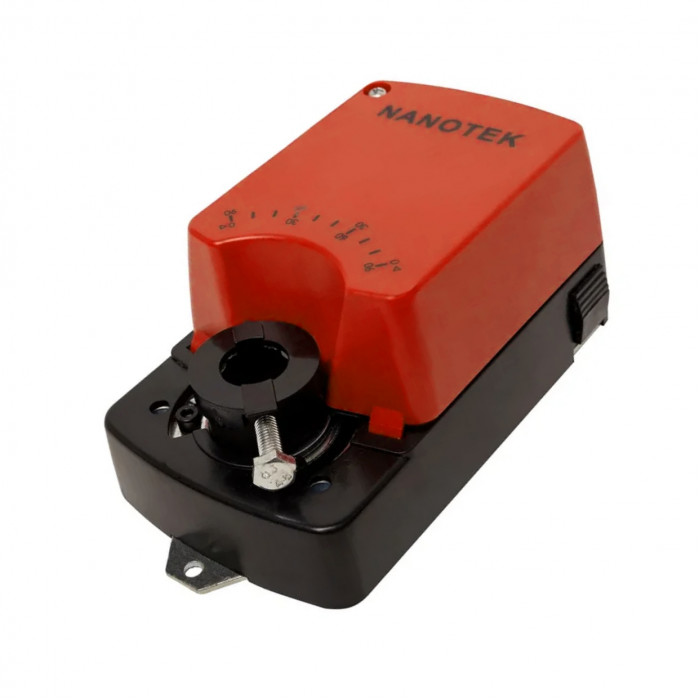

Электропривод BVM LM24-4
Электропривод BVM LM24-4

Электропривод BVM LM24-4

6 020 ₽

  • 4 НмКрутящий момент
  • 24 ВПитание
  • НетПружинный возврат
  • ВентиляцияНазначение

BVM LM24-4 — компактный реверсивный электропривод на 4 Нм с питанием 24 В переменного или постоянного тока для воздушных заслонок до 0,8 м²: 2- или 3-позиционное управление, встроенные вспомогательные выключатели.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
BVMВсе приводы BVM146 моделей в каталоге
Артикул: LM24-4 Категория:

Технические характеристики LM24-4

Крутящий момент4 Нм
Напряжение питания24 В AC/DC
Возвратная пружинанет
Назначениевоздушные заслонки вентиляции
Управление2-х/3-х позиционный
Время поворота двигателем≤ 25 с
Площадь заслонки0,8 м²
Угол поворота−5…90/95°
Присоединение к валу○10…12 мм□8×8…12×12 мм
Вспомогательные выключатели1 mA ~ 3(1,5)A
Степень защитыIP54
Температура эксплуатации−30…+50 °C
Потребляемая мощность3,0/0,5 Вт
Вес0,7 кг

Паспортные данные

Вес 0,7 кг
Влажность 5…95% без конденсации
Время поворота (двигатель) ≤ 25 сек
Крутящий момент 4 Нм
Материал корпуса Пластик
Напряжение питания AC/DC 24B
Номинально вспомогательный выключатель АС 250 В резист.(индукт.) 1 mA ~ 3(1,5)A
Потребляемая мощность (вращение/удержание) 3,0/0,5 Вт
Размер оси заслонки ○10…12мм□8х8…12х12мм
Рекомендуемая площадь заслонки 0,8 м²
Степень пыле- и влагозащиты IP 54
Температура хранения -30…+80°С
Температура эксплуатации -30…+50°С
Тип Электропривод
Тип привода Реверсивный
Угол поворота/макс −5…90/95°
Угол срабатывания вспомогательных переключателей 1х10° 2х80°
Управляющий сигнал 2-х/3-х позиционный
Уровень шума ≤ 45 дБ
Частота 50…60Гц

BVM LM24-4 — компактный реверсивный привод на 4 Нм с низковольтным питанием 24 В. Рассчитан на воздушные заслонки до 0,8 м² и управляется 2- или 3-позиционным сигналом от контроллера или реле.

Зачем 24 В на малой заслонке

Низковольтная версия удобна, когда все исполнительные устройства системы запитаны от трансформатора щита автоматики. Кабель к приводу можно вести вместе с сигнальными линиями, а постоянное напряжение позволяет использовать резервированный источник. Потребление LM24-4 небольшое — 3 Вт при повороте и 0,5 Вт в удержании, поэтому источник можно не завышать.

Выключатели и механика

Встроенные вспомогательные выключатели срабатывают на 10° и 80° и выдерживают 3 А при 250 В. Полный поворот — до 25 с. Пружины нет, при отключении питания заслонка остаётся на месте.

Хвостовик заслонки для LM24-4 — круглый диаметром 10–12 мм либо квадратный со стороной 8–12 мм. Защита корпуса IP54 позволяет ставить привод в венткамерах и на неотапливаемых чердаках: рабочий интервал начинается с −30 °C. Весит LM24-4 всего 0,7 кг.

Соседние модели

С аналоговым управлением — LM24-SR-4, с кронштейном для шарового крана — LM24-4 c Braket 8, на 6 Нм — LM24-6.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо BVM LM24-4.

Ставится вместо этой моделисмахните вбок → Те же 4 Нм · 24 В · реверсивный
BVM LM24-SR-4 4 Нм · 24 В · реверсивный 6 050 ₽ Nanotek NANOTEK LM 24 B (4 Нм) 4 Нм · 24 В · реверсивный 6 150 ₽ BVM LM24-SR-4N 4 Нм · 24 В · реверсивный 6 730 ₽ Belimo Belimo LMQ24A-MF 4 Нм · 24 В · реверсивный 26 110 ₽ Belimo Belimo LMQ24A-SR 4 Нм · 24 В · реверсивный Цена по запросу Belimo Belimo LMQ24A 4 Нм · 24 В · реверсивный Цена по запросу
Тот же привод на другом питаниисмахните вбок → Если на объекте не 24 В
BVM LM230-4N 4 Нм · 230 В · реверсивный 6 060 ₽ BVM LM230-4 4 Нм · 230 В · реверсивный 6 260 ₽
Нужен другой моментсмахните вбок → Линейка BVM на 24 В, без пружины
2 Нм BVM TM24-2 2 Нм · 24 В · реверсивный 5 830 ₽ 6 Нм BVM LM24-6 6 Нм · 24 В · реверсивный 6 250 ₽ 7 Нм BVM BLE24-07 7 Нм · 24 В · реверсивный 5 820 ₽ 8 Нм BVM NM24-SR-8N 8 Нм · 24 В · реверсивный 6 860 ₽ 10 Нм BVM BLE24-10 10 Нм · 24 В · реверсивный 6 490 ₽ 15 Нм BVM BLE24-15 15 Нм · 24 В · реверсивный 6 630 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: BVM LM24-4

Нет, BVM LM24-4 — реверсивный привод без пружины: заслонка перемещается двигателем в обе стороны, а при снятии питания остаётся в текущем положении. Такой привод подходит для регулирующих и отсечных заслонок, которым не нужно само закрываться при обесточивании.

Питание — AC/DC 24 В (переменный или постоянный ток). Управление двух- или трёхпозиционное: команды «открыть/закрыть» либо остановка в промежуточном положении.

Крутящий момент — 4 Нм, ориентир по площади — 0,8 м². Посадка на ось: круглая Ø10…12 мм или квадрат 8×8…12×12 мм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход не более чем за 25 с. Это быстрый ход: он нужен, когда положение должно меняться почти сразу за командой.

Корпус IP54 защищает от пыли и брызг — для венткамер, технических помещений и воздуховодов внутри здания. Рабочая температура — от −30 до +50 °C.

По данным каталога главное отличие — питание: BVM LM24-4 рассчитан на 24 В, а BVM LM230-4 — на 230 В. Остальные параметры сверяют по карточкам обеих моделей: BVM LM230-4.
