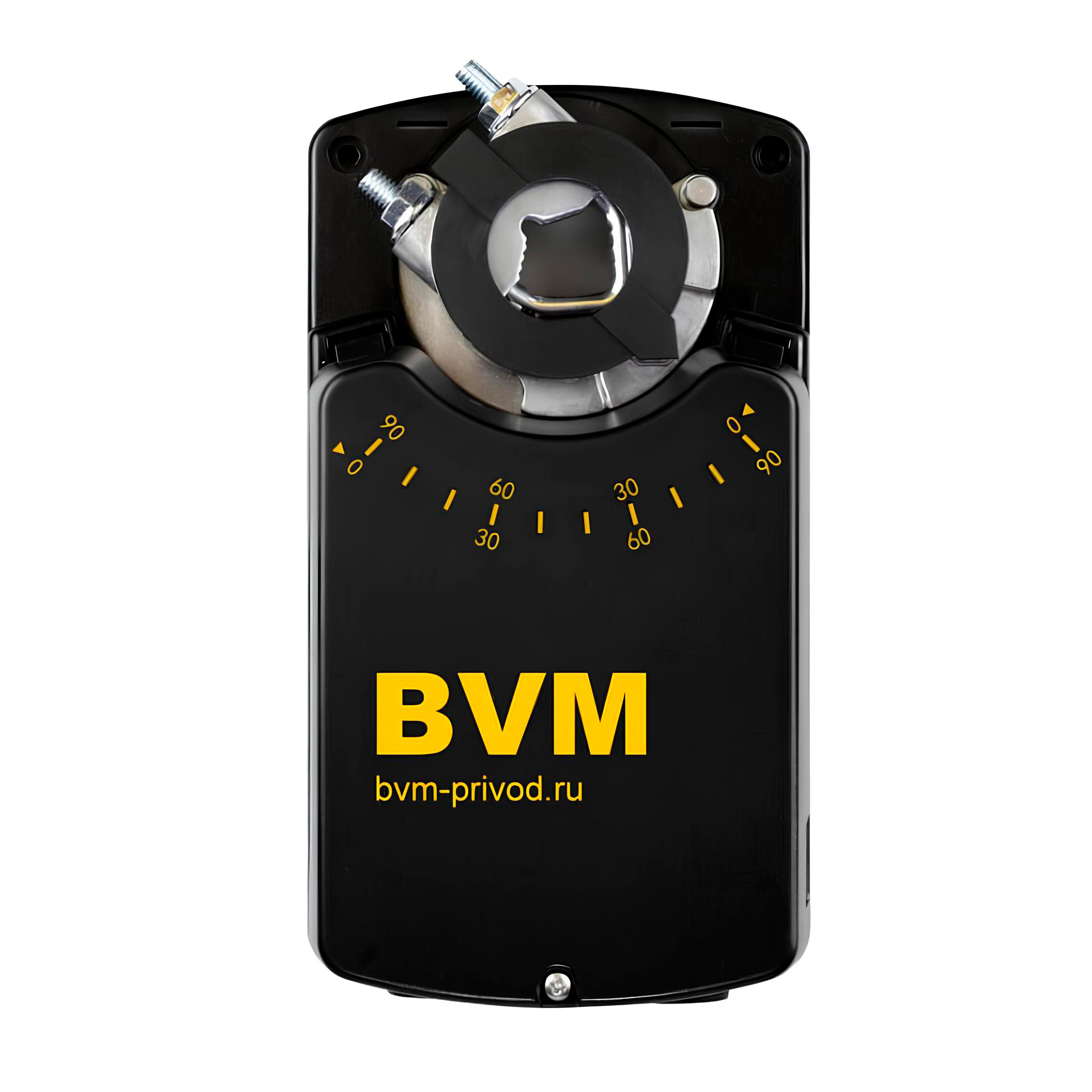

Электропривод BVM NM24-SR-8N

Электропривод BVM NM24-SR-8N

6 860 ₽

  • 8 НмКрутящий момент
  • 24 ВПитание
  • НетПружинный возврат
  • ВентиляцияНазначение

BVM NM24-SR-8N — электропривод на 8 Нм с питанием 24 В и аналоговым управлением 0(2)…10 В или 0(4)…20 мА для регулирующих воздушных клапанов площадью до 1,5 м²: обратная связь, вспомогательные переключатели.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
BVMВсе приводы BVM146 моделей в каталоге
Артикул: NM24-SR-8N Категория:

Технические характеристики NM24-SR-8N

Крутящий момент8 Нм
Напряжение питания24 В AC/DC
Возвратная пружинанет
Назначениевоздушные заслонки вентиляции
Управление0(2)…10В/0(4)…20мА
Сигнал положения0(2)…10В/0(4)…20мА
Время поворота двигателем≤ 35 с
Площадь заслонки1,5 м²
Угол поворота−5…90/95°
Присоединение к валу○12…18 мм □10×10…16×16 мм
Вспомогательные выключателиесть
Степень защитыIP54
Температура эксплуатации−30…+50 °C
Потребляемая мощность4,5/0,5 Вт
Вес1,3 кг

Паспортные данные

Вес 1,3 кг
Влажность 5…95% без конденсации
Время поворота (двигатель) ≤ 35 сек
Крутящий момент 8 Нм
Материал корпуса Пластик
Наличее вспомогательных выключателей Есть
Напряжение питания AC/DC 24B
Потребляемая мощность (вращение/удержание) 4,5/0,5 Вт
Размер оси заслонки ○12…18мм □10х10…16х16мм
Рекомендуемая площадь заслонки 1,5 м²
Сигнал обратной связи 0(2)…10В/0(4)…20мА
Степень пыле- и влагозащиты IP 54
Температура хранения -30…+80°С
Температура эксплуатации -30…+50°С
Тип Электропривод
Тип привода Реверсивный
Угол поворота/макс −5…90/95°
Управляющий сигнал 0(2)…10В/0(4)…20мА
Уровень шума ≤ 54 дБ
Частота 50…60Гц

BVM NM24-SR-8N — привод на 8 Нм для регулирующих воздушных клапанов до 1,5 м². Питание 24 В переменного или постоянного тока, плавное управление сигналом 0(2)…10 В или 0(4)…20 мА и обратная связь в том же формате.

Параметры

Поворот до 35 с, потребление 4,5 Вт при движении и 0,5 Вт в удержании. Вспомогательные переключатели встроены. Масса 1,3 кг, шум до 54 дБ, пластиковый корпус IP54, диапазон от −30 до +50 °C.

NM24-SR-8N крепится на круглую ось Ø12–18 мм или квадратную 10×10…16×16 мм.

Привод подходит для регуляторов расхода, заслонок смешения в небольших приточных установках и клапанов поддержания давления: аналоговый вход позволяет вести заслонку плавно, а сигнал обратной связи — контролировать, дошла ли она до заданного угла. Питание 24 В делает NM24-SR-8N удобным для щитов с общим трансформатором.

Альтернативы

Та же серия без N — NM24-SR-8, с запасом по моменту — NM24-SR-10. Недорогой аналог на 8 Нм — Nanotek NM 24 B.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо BVM NM24-SR-8N.

Ставится вместо этой моделисмахните вбок → Те же 8 Нм · 24 В · реверсивный
Nanotek NANOTEK NM 24 B (8 Нм) 8 Нм · 24 В · реверсивный 6 370 ₽ BVM NM24-SR-8 8 Нм · 24 В · реверсивный 8 430 ₽ ENSO ENSO LAB R-BNE24 8 Нм · 24 В · реверсивный 10 670 ₽ ENSO ENSO LAB R-LM24-S2 8 Нм · 24 В · реверсивный 10 680 ₽ ENSO ENSO LAB R-LM24 8 Нм · 24 В · реверсивный 10 740 ₽ Belimo Belimo NMQ24A-MF 8 Нм · 24 В · реверсивный 30 890 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 24 В
BVM NM230-8N 8 Нм · 230 В · реверсивный 7 680 ₽ BVM NM230-8 8 Нм · 230 В · реверсивный 8 170 ₽
Нужен другой моментсмахните вбок → Линейка BVM на 24 В, без пружины
2 Нм BVM TM24-2 2 Нм · 24 В · реверсивный 5 830 ₽ 4 Нм BVM LM24-4 4 Нм · 24 В · реверсивный 6 020 ₽ 6 Нм BVM LM24-6 6 Нм · 24 В · реверсивный 6 250 ₽ 7 Нм BVM BLE24-07 7 Нм · 24 В · реверсивный 5 820 ₽ 10 Нм BVM BLE24-10 10 Нм · 24 В · реверсивный 6 490 ₽ 15 Нм BVM BLE24-15 15 Нм · 24 В · реверсивный 6 630 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: BVM NM24-SR-8N

BVM NM24-SR-8N — реверсивный привод без пружины: заслонка перемещается двигателем в обе стороны, а при снятии питания остаётся в текущем положении. Такой привод подходит для регулирующих и отсечных заслонок, которым не нужно само закрываться при обесточивании.

Питание — AC/DC 24 В (переменный или постоянный ток). Управление плавное (модулирующее): положение задаётся аналоговым сигналом 0(2)…10В или 0(4)…20мА. Обратная связь по положению — 0(2)…10В/0(4)…20мА.

Крутящий момент — 8 Нм, ориентир по площади — 1,5 м². Посадка на ось: круглая Ø12…18 мм или квадрат 10×10…16×16 мм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход не более чем за 35 с. Это время закладывают в настройки контроллера: таймаут аварии не должен быть короче хода.

Да, вспомогательные переключатели есть. Они сообщают в щит автоматики о положении заслонки.

Корпус IP54 защищает от пыли и брызг — для венткамер, технических помещений и воздуховодов внутри здания. Рабочая температура — от −30 до +50 °C.

По трём параметрам подбора — момент 8 Нм, питание 24 В, без пружины — в каталоге совпадает Nanotek NM 24 B. Перед заменой сверяют посадку на ось, схему управления и габариты.
