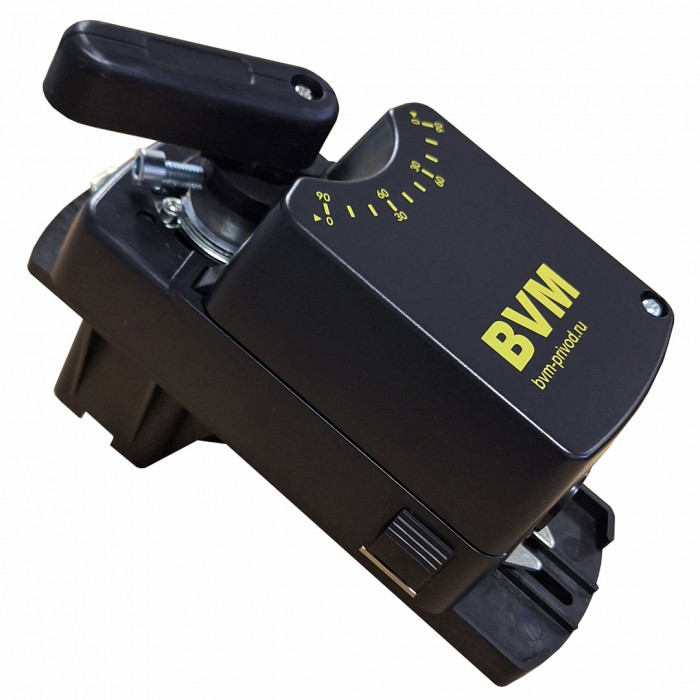

Электропривод BVM LM24-4 с кронштейном Braket 8

6 940 ₽

BVM LM24-4 c Braket 8 — низковольтный реверсивный привод на 4 Нм с двух- или трёхпозиционным управлением: AC/DC 24 В, ход 25 с, масса 0,7 кг, кронштейн в комплекте.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
Ещё в разделе «BVM»146 моделей в каталоге
Артикул: LM24-4 c Braket 8 Категория:

Технические характеристики LM24-4 c Braket 8

Крутящий момент4 Нм
Напряжение питания24 В AC/DC
Возвратная пружинанет
Назначениекраны и регулирующие клапаны
Управление2/3 позиционный
Время поворота двигателем25 с (95°)
Площадь заслонки0,5 м²
Угол поворотаМакс. 95°
Присоединение к валу○6…16mm□8×8…12×12mm
Температура эксплуатации−20…+50 °C
Потребляемая мощность3,0/0,5 Вт
Вес0,7 кг

Паспортные данные

Вес 0,7 кг
Влажность 95% без конденсата
Время поворота (двигатель) 25 сек (95°)
Крутящий момент 4 Нм
Напряжение питания АС/DC24V
Потребляемая мощность (вращение/удержание) 3,0/0,5 Вт
Размер оси заслонки ○6…16mm□8X8…12 X12mm
Рекомендуемая площадь заслонки 0,5 м²
Соединительный кабель 0,75 м
Степень пыле- и влагозащиты IР 54
Температура хранения -30° … +80°C
Температура эксплуатации -20° … +50°C
Тип Электропривод
Тип привода Реверсивный возврат
Угол поворота/макс Макс. 95°
Управляющий сигнал 2/3 позиционный
Уровень шума 45 дБ
Частота 50…60 Гц

BVM LM24-4 c Braket 8 — реверсивный электропривод на 4 Нм с питанием AC/DC 24 В. Управление двух- или трёхпозиционное, кронштейн для установки на арматуру входит в комплект.

Простая схема

LM24-4 c Braket 8 не требует аналогового выхода контроллера: для работы достаточно дискретных команд. В двухпозиционной схеме привод открывает и закрывает, в трёхпозиционной — может остановиться в промежуточном положении. Это экономичный вариант для отсечки и грубой настройки.

Характеристики

Время хода — 25 с на 95°. Масса — 0,7 кг, кабель 0,75 м. Для заслонок ориентир — до 0,5 м². Потребление — 3,0/0,5 Вт.

Похожие модели

Модулирующий — LM24-SR-4 с кронштейном, на 6 Нм — LM24-6 с кронштейном.

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: BVM LM24-4 c Braket 8

BVM LM24-4 c Braket 8 — реверсивный привод без пружины: арматура перемещается двигателем в обе стороны, а при снятии питания остаётся в текущем положении.

Питание — DC 24 В. Управление двух- или трёхпозиционное: команды «открыть/закрыть» либо остановка в промежуточном положении.

BVM LM24-4 c Braket 8 рассчитан на управление шаровыми кранами BVM — кронштейн Braket 8 для посадки на кран уже в комплекте, крутящий момент — 4 Нм. Совместимость с конкретной арматурой и адаптером проверяют по документации производителя до заказа.

Двигатель проходит полный ход за 25 с. Это быстрый ход: он нужен, когда положение должно меняться почти сразу за командой.

Корпус IP54 защищает от пыли и брызг — для тепловых пунктов, насосных и технических помещений. Рабочая температура — от −20 до +50 °C.

По данным каталога главное отличие — питание: BVM LM24-4 c Braket 8 рассчитан на 24 В, а BVM LM230-4 c Braket 8 — на 230 В. Остальные параметры сверяют по карточкам обеих моделей: BVM LM230-4 c Braket 8.
