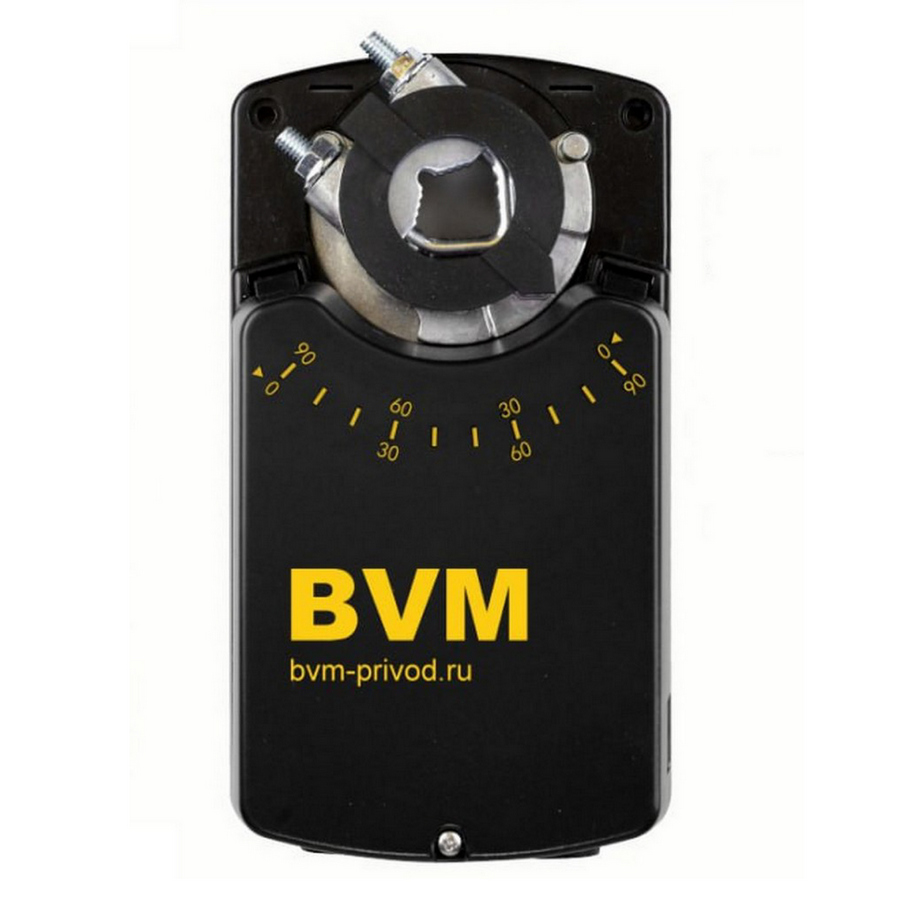

Электропривод BVM SM230-16

Электропривод BVM SM230-16

8 780 ₽

  • 16 НмКрутящий момент
  • 230 ВПитание
  • НетПружинный возврат
  • ВентиляцияНазначение

BVM SM230-16 — реверсивный электропривод на 16 Нм с питанием 230 В для воздушных заслонок до 3 м²: 2- или 3-позиционное управление, вспомогательные переключатели на 10° и 80°, ось Ø10–20 мм, кронштейн в комплекте.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
BVMВсе приводы BVM146 моделей в каталоге
Артикул: SM230-16 Категория:

Технические характеристики SM230-16

Крутящий момент16 Нм
Напряжение питания230 В AC
Возвратная пружинанет
Назначениевоздушные заслонки вентиляции
Управление2-х/3-х позиционный
Время поворота двигателем≤ 55 с
Площадь заслонки3 м²
Угол поворота−5…90/95°
Присоединение к валу○10…20 мм □10×10…16×16 мм
Вспомогательные выключатели1 mA ~ 3(1,5)A
Степень защитыIP54
Температура эксплуатации−30…+50 °C
Потребляемая мощность4,5/0,5 Вт
Вес1,3 кг

Паспортные данные

Вес 1,3 кг
Влажность 5…95% без конденсации
Время поворота (двигатель) ≤ 55 сек
Крутящий момент 16 Нм
Материал корпуса Пластик
Напряжение питания AC 230B
Номинально вспомогательный выключатель АС 250 В резист.(индукт.) 1 mA ~ 3(1,5)A
Потребляемая мощность (вращение/удержание) 4,5/0,5 Вт
Размер оси заслонки ○10…20мм □10х10…16х16мм
Рекомендуемая площадь заслонки 3 м²
Степень пыле- и влагозащиты IP 54
Температура хранения -30…+80°С
Температура эксплуатации -30…+50°С
Тип Электропривод
Тип привода Реверсивный
Угол поворота/макс −5…90/95°
Угол срабатывания вспомогательных переключателей 1х10° 2х80°
Управляющий сигнал 2-х/3-х позиционный
Уровень шума ≤ 54 дБ
Частота 50…60Гц

BVM SM230-16 — реверсивный привод на 16 Нм для воздушных заслонок площадью до 3 м². Питание 230 В, возвратной пружины нет, управление 2- или 3-позиционное. Это младшая модель серии SM, которая закрывает диапазон крупных заслонок приточных и вытяжных установок.

Для каких заслонок

SM230-16 ставят на многостворчатые клапаны наружного и рециркуляционного воздуха, заслонки смесительных камер, клапаны на магистральных воздуховодах. Там, где заслонке не нужно закрываться при пропадании питания, реверсивный привод проще и экономичнее пружинного: в удержании он потребляет всего 0,5 Вт, при повороте — 4,5 Вт.

Полный ход — до 55 с. В двухпозиционном режиме заслонка переходит между крайними положениями, в трёхпозиционном контроллер может остановить её на любом угле.

Переключатели и монтаж

Встроенные вспомогательные переключатели срабатывают на 10° и 80° и выдерживают 3 А при 250 В — через них подают в щит сигналы «закрыто» и «открыто». Привод садится на круглую ось от 10 до 20 мм или квадрат от 10×10 до 16×16 мм; кронштейн и винты для крепления входят в комплект. Корпус из пластика, масса 1,3 кг, работа от −30 до +50 °C, шум до 54 дБ.

Соседние модели

С аналоговым управлением — SM230-SR-16, на 24 В — SM24-16, с большим моментом — SM230-24. Аналог другого бренда — Nanotek SM 230 B.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо BVM SM230-16.

Ставится вместо этой моделисмахните вбок → Те же 16 Нм · 230 В · реверсивный
Nanotek NANOTEK SM 230 B (16 Нм) 16 Нм · 230 В · реверсивный 6 840 ₽ BVM SM230-16N 16 Нм · 230 В · реверсивный 8 450 ₽ BVM SM230-SR-16 16 Нм · 230 В · реверсивный 9 400 ₽ Belimo Belimo SMD230A 16 Нм · 230 В · реверсивный 28 790 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 230 В
BVM SM24-16 16 Нм · 24 В · реверсивный 8 560 ₽ BVM SM24-SR-16 16 Нм · 24 В · реверсивный 8 980 ₽
Нужен другой моментсмахните вбок → Линейка BVM на 230 В, без пружины
6 Нм BVM LM230-6 6 Нм · 230 В · реверсивный 6 930 ₽ 7 Нм BVM BLE230-07 7 Нм · 230 В · реверсивный 5 950 ₽ 8 Нм BVM NM230-8N 8 Нм · 230 В · реверсивный 7 680 ₽ 10 Нм BVM BLE230-10 10 Нм · 230 В · реверсивный 6 530 ₽ 15 Нм BVM BLE230-15 15 Нм · 230 В · реверсивный 6 810 ₽ 24 Нм BVM SM230-24 24 Нм · 230 В · реверсивный 9 450 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: BVM SM230-16

Нет, BVM SM230-16 — реверсивный привод без пружины: заслонка перемещается двигателем в обе стороны, а при снятии питания остаётся в текущем положении. Такой привод подходит для регулирующих и отсечных заслонок, которым не нужно само закрываться при обесточивании.

Питание — AC 230 В. Управление двух- или трёхпозиционное: команды «открыть/закрыть» либо остановка в промежуточном положении.

Крутящий момент — 16 Нм, ориентир по площади — 3 м². Посадка на ось: круглая Ø10…20 мм или квадрат 10×10…16×16 мм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход не более чем за 55 с. Это время закладывают в настройки контроллера: таймаут аварии не должен быть короче хода.

Корпус IP54 защищает от пыли и брызг — для венткамер, технических помещений и воздуховодов внутри здания. Рабочая температура — от −30 до +50 °C.

1 кронштейн и 2 винта для крепления электропривода на воздушную заслонку, паспорт на изделие.

По данным каталога главное отличие — питание: BVM SM230-16 рассчитан на 230 В, а BVM SM24-16 — на 24 В. Остальные параметры сверяют по карточкам обеих моделей: BVM SM24-16.
