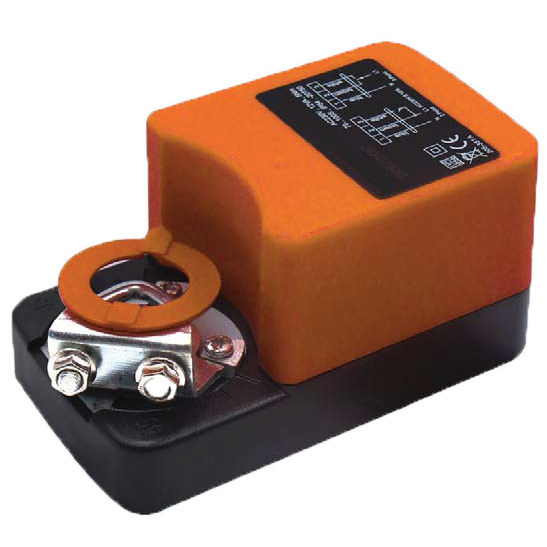

Электропривод UCP TMU-230-02-S1

Электропривод UCP TMU-230-02-S1

9 660 ₽

  • 2 НмКрутящий момент
  • 230 ВПитание
  • ЕстьПружинный возврат
  • ВентиляцияНазначение

UCP TMU-230-02-S1 — компактный пружинный электропривод на 2 Нм и 230 В с одним встроенным вспомогательным переключателем SPDT для заслонок до 0,4 м²: сигнал о положении в автоматику, вал Ø6–15 мм, IP54.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
UCPВсе приводы UCP45 моделей в каталоге
Артикул: TMU-230-02-S1 Категория:

Технические характеристики TMU-230-02-S1

Крутящий момент2 Нм
Напряжение питания230 В AC
Возвратная пружинаесть
Назначениевоздушные заслонки вентиляции
Управление2-х/3-х позиционный
Площадь заслонкидо 0,4 м²
Угол поворотамакс. 90° (ручное управление)
Присоединение к валуØ6…15 мм
Вспомогательные выключатели1 x SPDT
Степень защитыIP54
Температура эксплуатации−20…+50 °C
Вес0,7 кг

Паспортные данные

Вес 0,7 кг
Влажность 5%…95% без конденсата
Возможность выбора угла поворота Есть
Диаметр вала Ø6…15 мм
Крутящий момент 2 Нм
Наличие термодатчика Нет
Напряжение питания AC230V
Номинально вспомогательный выключатель АС 250 В резист.(индукт.) 1 x SPDT
Рабочее время 60…90 сек
Рекомендуемая площадь заслонки до 0,4 м²
Срок службы полных циклов открыто-закрыто 60 000
Степень пыле- и влагозащиты IP 54
Температура хранения -30°…+60°С
Температура эксплуатации -20°…+50° С
Тип Электропривод
Тип привода Пружинный возврат
Угол поворота/макс макс. 90° (ручное управление)
Управляющий сигнал 2-х/3-х позиционный
Уровень шума < 40 дБ
Частота 50…60Гц

UCP TMU-230-02-S1 — вариант малого пружинного привода на 2 Нм и 230 В с одним встроенным вспомогательным переключателем SPDT. Подходит для заслонок до 0,4 м², когда автоматике нужно подтверждение положения клапана.

Зачем переключатель

Перекидной контакт даёт сигнал о положении заслонки: его заводят в цепь разрешения пуска вентилятора или на индикацию в щите. Из SPDT можно собрать как замыкающую, так и размыкающую цепь. Внешний концевик на раму клапана при этом не нужен.

Параметры

TMU-230-02-S1 работает от 2- или 3-позиционного сигнала, поворачивает заслонку за 60–90 с и возвращает её пружиной при пропадании питания. Вал Ø6–15 мм, ограничение угла, ручное открытие, шум меньше 40 дБ, IP54, масса 0,7 кг. Ресурс по данным производителя — 60 000 циклов.

Соседи

Без переключателя — TMU-230-02. Аналог на 3 Нм с переключателями — BVM TS03-230S.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо UCP TMU-230-02-S1.

Ставится вместо этой моделисмахните вбок → Те же 2 Нм · 230 В · пружина
UCP TMU-230-02 2 Нм · 230 В · пружина 8 520 ₽ Siemens Siemens GQD326.1A 2 Нм · 230 В · пружина 16 650 ₽ Siemens Siemens GQD321.1A 2 Нм · 230 В · пружина Цена по запросу
Тот же привод на другом питаниисмахните вбок → Если на объекте не 230 В
UCP TMU-24-02 2 Нм · 24 В · пружина 8 100 ₽
Нужен другой моментсмахните вбок → Линейка UCP на 230 В, с пружиной
3 Нм UCP UB(230)-03T 3 Нм · 230 В · пружина 12 730 ₽ 5 Нм UCP LMU-230-05 5 Нм · 230 В · пружина 10 360 ₽ 8 Нм UCP NFU-230-08 8 Нм · 230 В · пружина 23 010 ₽ 10 Нм UCP SMU-230-10 10 Нм · 230 В · пружина 15 690 ₽ 15 Нм UCP XMU-230-15 15 Нм · 230 В · пружина 17 180 ₽ 20 Нм UCP RMU-230-20 20 Нм · 230 В · пружина 17 190 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: UCP TMU-230-02-S1

Питание — AC 230 В. Управление двух- или трёхпозиционное: команды «открыть/закрыть» либо остановка в промежуточном положении.

Крутящий момент — 2 Нм, ориентир по площади — до 0,4 м². Посадка на ось: круглая Ø6…15 мм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход за 60–90 с. Контроллер должен ждать это время, прежде чем считать, что привод не отработал команду.

Да, один встроенный вспомогательный переключатель (1 x SPDT). Он даёт сухой контакт о положении заслонки для щита автоматики или индикации.

Да, у UCP TMU-230-02-S1 есть ручное управление — заслонку можно перевести без питания, например при пусконаладке.

Корпус IP54 защищает от пыли и брызг — для венткамер, технических помещений и воздуховодов внутри здания. Рабочая температура — от −20 до +50 °C.
