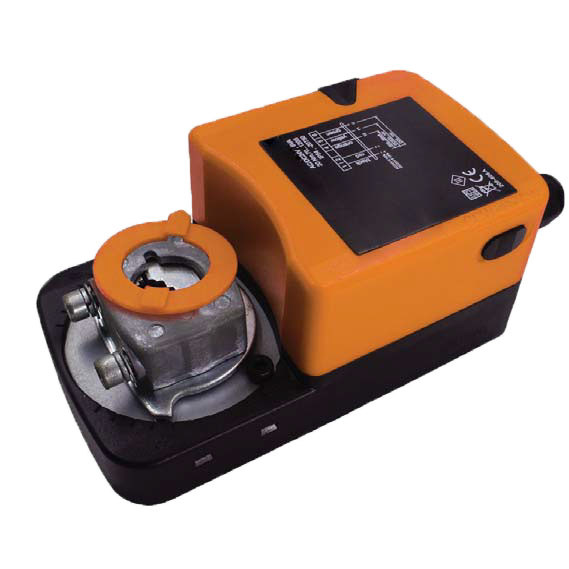

Электропривод UCP XMU-230-15

Электропривод UCP XMU-230-15

17 180 ₽

  • 15 НмКрутящий момент
  • 230 ВПитание
  • ЕстьПружинный возврат
  • ВентиляцияНазначение

UCP XMU-230-15 — пружинный электропривод для воздушных заслонок до 2,5 м²: крутящий момент 15 Нм, питание 230 В, двухпозиционное управление, возврат пружиной не дольше 25 с, вал Ø12–20 мм, IP54, ресурс 60 000 циклов.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
UCPВсе приводы UCP45 моделей в каталоге
Артикул: XMU-230-15 Категория:

Технические характеристики XMU-230-15

Крутящий момент15 Нм
Напряжение питания230 В AC
Возвратная пружинаесть
Назначениевоздушные заслонки вентиляции
Управление2-х позиционный
Время поворота двигателем100…130 с
Время возврата пружиной≤ 25 с
Площадь заслонкидо 2,5 м²
Угол поворотамакс. 90° (ручное управление)
Присоединение к валуØ12…20 мм
Степень защитыIP54
Температура эксплуатации−20…+50 °C
Вес2,2 кг

Паспортные данные

Вес 2,2 кг
Влажность 5%…95% без конденсата
Возможность выбора угла поворота Есть
Диаметр вала Ø12…20 мм
Крутящий момент 15 Нм
Наличие термодатчика Нет
Напряжение питания AC230V
Рабочее время 100…130 сек/≤25 с
Рекомендуемая площадь заслонки до 2,5 м²
Срок службы полных циклов открыто-закрыто 60 000
Степень пыле- и влагозащиты IP 54
Температура хранения -30°…+60°С
Температура эксплуатации -20°…+50° С
Тип Электропривод
Тип привода Пружинный возврат
Угол поворота/макс макс. 90° (ручное управление)
Управляющий сигнал 2-х позиционный
Уровень шума < 45 дБ
Частота 50…60Гц

UCP XMU-230-15 — электропривод воздушной заслонки с возвратной пружиной. Крутящий момент 15 Нм, питание 230 В, управление двухпозиционное. Рассчитан на заслонки площадью до 2,5 м².

Защитная функция пружины

Пока на привод подано напряжение, мотор открывает заслонку и удерживает её. Когда питание пропадает — по команде автоматики, при аварии или отключении электроэнергии, — взведённая пружина поворачивает заслонку в исходное положение. Возврат занимает не больше 25 с. Такая схема обязательна для клапанов наружного воздуха перед водяным калорифером: при остановке установки зимой холодный воздух перестаёт поступать на теплообменник, и его не размораживает.

Параметры

Мотор открывает заслонку за 100–130 с — медленное открытие снижает нагрузку на механику и не создаёт резкого броска давления в воздуховоде. Привод ставится на вал диаметром от 12 до 20 мм, угол поворота можно ограничить, для наладки предусмотрено ручное управление. Шум при работе — менее 45 дБ.

Корпус IP54, рабочая температура от −20 до +50 °C, масса 2,2 кг, ресурс — 60 000 полных циклов «открыто-закрыто». Встроенных концевых выключателей в этой версии нет.

Соседние модели и альтернативы

Если автоматике нужен сигнал о положении заслонки, берите версию XMU-230-15-S2 с двумя встроенными переключателями. Другие пружинные приводы на 15 Нм и 230 В — BVM TS15-230 и Nanotek NF 230 B. Полный выбор — в подборке приводы с возвратной пружиной 230 В.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо UCP XMU-230-15.

Ставится вместо этой моделисмахните вбок → Те же 15 Нм · 230 В · пружина
Nanotek NANOTEK BF 230 B (15 Нм) 15 Нм · 230 В · пружина 8 100 ₽ Nanotek NANOTEK NF 230 B (15 Нм) 15 Нм · 230 В · пружина 8 850 ₽ BVM BVM TS15-230 15 Нм · 230 В · пружина 13 530 ₽ BVM BVM BLF230-15 15 Нм · 230 В · пружина 13 830 ₽ BVM BVM TS15-230S 15 Нм · 230 В · пружина 13 960 ₽ BVM BVM BLF230-15-T 15 Нм · 230 В · пружина 15 250 ₽
Нужен другой моментсмахните вбок → Линейка UCP на 230 В, с пружиной
2 Нм UCP TMU-230-02 2 Нм · 230 В · пружина 8 520 ₽ 3 Нм UCP UB(230)-03T 3 Нм · 230 В · пружина 12 730 ₽ 5 Нм UCP LMU-230-05 5 Нм · 230 В · пружина 10 360 ₽ 8 Нм UCP NFU-230-08 8 Нм · 230 В · пружина 23 010 ₽ 10 Нм UCP SMU-230-10 10 Нм · 230 В · пружина 15 690 ₽ 20 Нм UCP RMU-230-20 20 Нм · 230 В · пружина 17 190 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: UCP XMU-230-15

Да. Двигатель открывает заслонку и одновременно взводит пружину, а при снятии питания пружина возвращает заслонку в исходное положение. Возврат пружиной занимает не дольше 25 с. Так заслонку наружного воздуха или приточного клапана закрывают при остановке установки и при обесточивании.

Питание — AC 230 В. Управление двухпозиционное — открыто/закрыто.

Крутящий момент — 15 Нм, ориентир по площади — до 2,5 м². Посадка на ось: круглая Ø12…20 мм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход за 100–130 с, пружина возвращает заслонку не более чем за 25 с. Контроллер должен ждать это время, прежде чем считать, что привод не отработал команду.

Да, у UCP XMU-230-15 есть ручное управление — заслонку можно перевести без питания, например при пусконаладке.

Корпус IP54 защищает от пыли и брызг — для венткамер, технических помещений и воздуховодов внутри здания. Рабочая температура — от −20 до +50 °C.

По трём параметрам подбора — момент 15 Нм, питание 230 В, с возвратной пружиной — в каталоге совпадает Nanotek NF 230 B. Перед заменой сверяют посадку на ось, схему управления и габариты.
