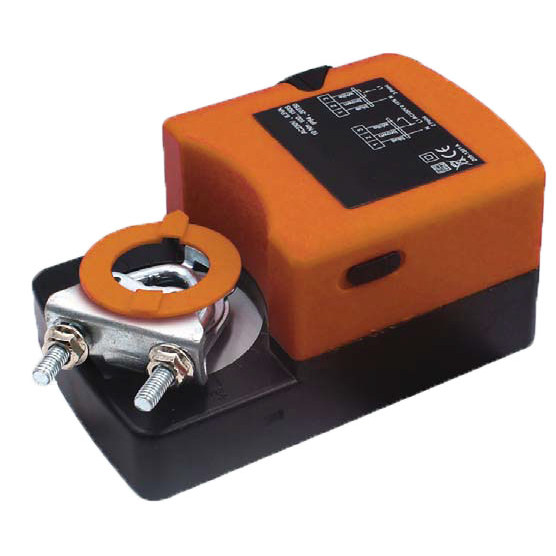

Электропривод UCP SMU-230-10

Электропривод UCP SMU-230-10

15 690 ₽

  • 10 НмКрутящий момент
  • 230 ВПитание
  • ЕстьПружинный возврат
  • ВентиляцияНазначение

UCP SMU-230-10 — компактный электропривод с возвратной пружиной на 10 Нм и 230 В для воздушных заслонок до 2 м²: масса 1 кг, 2- или 3-позиционное управление, вал Ø10–20 мм, ограничение угла, ручное открытие.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
UCPВсе приводы UCP45 моделей в каталоге
Артикул: SMU-230-10 Категория:

Технические характеристики SMU-230-10

Крутящий момент10 Нм
Напряжение питания230 В AC
Возвратная пружинаесть
Назначениевоздушные заслонки вентиляции
Управление2-х/3-х позиционный
Площадь заслонкидо 2,0 м²
Угол поворотамакс. 90° (ручное управление)
Присоединение к валуØ10…20 мм
Степень защитыIP54
Температура эксплуатации−20…+50 °C
Вес1 кг

Паспортные данные

Вес 1 кг
Влажность 5%…95% без конденсата
Возможность выбора угла поворота Есть
Диаметр вала Ø10…20 мм
Крутящий момент 10 Нм
Наличие термодатчика Нет
Напряжение питания AC230V
Рабочее время 70…100 сек
Рекомендуемая площадь заслонки до 2,0 м²
Срок службы полных циклов открыто-закрыто 60 000
Степень пыле- и влагозащиты IP 54
Температура хранения -30°…+60°С
Температура эксплуатации -20°…+50° С
Тип Электропривод
Тип привода Пружинный возврат
Угол поворота/макс макс. 90° (ручное управление)
Управляющий сигнал 2-х/3-х позиционный
Уровень шума < 45 дБ
Частота 50…60Гц

UCP SMU-230-10 — пружинный привод на 10 Нм, который весит всего 1 кг. Питание 230 В, заслонки до 2 м², управление 2- или 3-позиционное. Хорошо подходит, когда нужен момент 10 Нм, но место на воздуховоде ограничено или заслонка лёгкой конструкции.

Два режима управления

В двухпозиционной схеме SMU-230-10 работает как классический пружинный привод: питание подано — заслонка открыта, снято — пружина вернула её назад. Трёхпозиционная схема добавляет возможность остановить заслонку в промежуточном положении, сохранив аварийный возврат пружиной. Это удобно для клапанов наружного воздуха, где в работе нужно частичное открытие, а при остановке — полное закрытие.

Механика

Полный ход мотором — 70–100 с. Угол поворота настраивается, для пусконаладки есть ручное открытие. Посадка на круглый вал от 10 до 20 мм. Шум меньше 45 дБ, ресурс по данным производителя — 60 000 циклов.

Корпус IP54, диапазон эксплуатации от −20 до +50 °C.

Исполнения и аналоги

С встроенным переключателем SPDT — SMU-230-10-S1. Более доступные пружинные приводы на 10 Нм — BVM TS10-230 и Dastech AR-10N220. Все варианты — в подборе приводов с пружинным возвратом.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо UCP SMU-230-10.

Ставится вместо этой моделисмахните вбок → Те же 10 Нм · 230 В · пружина
Vilmann Vilmann TASA2-10S 10Нм/230В для клапанов дымоудаления 10 Нм · 230 В · пружина 4 360 ₽ Nanotek NANOTEK BF 230 B (10 Нм) 10 Нм · 230 В · пружина 6 850 ₽ Dastech Dastech AR-10N220 10Нм/230В воздушных заслонок 10 Нм · 230 В · пружина 10 500 ₽ Dastech Dastech FR-10N220S 10Нм/230В противопожарные 10 Нм · 230 В · пружина 11 160 ₽ BVM BVM BLF230-10 10 Нм · 230 В · пружина 11 300 ₽ BVM BVM TS10-230 10 Нм · 230 В · пружина 11 500 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 230 В
UCP SMC-24-10 10 Нм · 24 В · пружина 20 650 ₽ UCP UB(24)-10T 10 Нм · 24 В · пружина 21 860 ₽
Нужен другой моментсмахните вбок → Линейка UCP на 230 В, с пружиной
2 Нм UCP TMU-230-02 2 Нм · 230 В · пружина 8 520 ₽ 3 Нм UCP UB(230)-03T 3 Нм · 230 В · пружина 12 730 ₽ 5 Нм UCP LMU-230-05 5 Нм · 230 В · пружина 10 360 ₽ 8 Нм UCP NFU-230-08 8 Нм · 230 В · пружина 23 010 ₽ 15 Нм UCP XMU-230-15 15 Нм · 230 В · пружина 17 180 ₽ 20 Нм UCP RMU-230-20 20 Нм · 230 В · пружина 17 190 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: UCP SMU-230-10

Питание — AC 230 В. Управление двух- или трёхпозиционное: команды «открыть/закрыть» либо остановка в промежуточном положении.

Крутящий момент — 10 Нм, ориентир по площади — до 2,0 м². Посадка на ось: круглая Ø10…20 мм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход за 70–100 с. Контроллер должен ждать это время, прежде чем считать, что привод не отработал команду.

Встроенных нет, но к приводу можно добавить дополнительные переключатели — до 1 дополнительного переключателя. Они сообщают в щит автоматики о положении заслонки.

Да, у UCP SMU-230-10 есть ручное управление — заслонку можно перевести без питания, например при пусконаладке.

Корпус IP54 защищает от пыли и брызг — для венткамер, технических помещений и воздуховодов внутри здания. Рабочая температура — от −20 до +50 °C.
