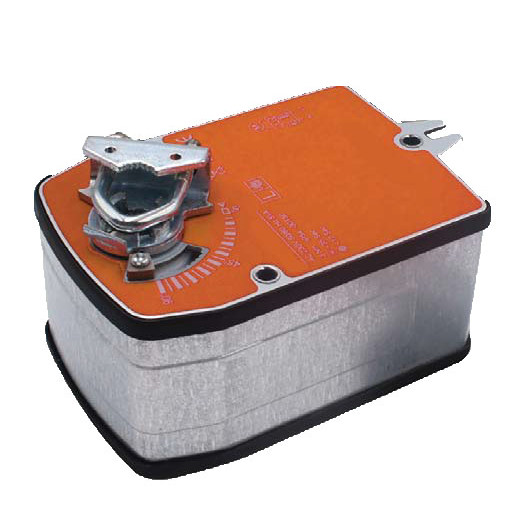

Электропривод UCP TFU-230-03-S2

Электропривод UCP TFU-230-03-S2

17 000 ₽

  • 3 НмКрутящий момент
  • 230 ВПитание
  • ЕстьПружинный возврат
  • ВентиляцияНазначение

UCP TFU-230-03-S2 — электропривод с быстрой возвратной пружиной на 3 Нм и 230 В для заслонок до 0,6 м² с двумя встроенными вспомогательными переключателями SPDT: закрытие пружиной до 12 с, открытие 25–35 с.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
UCPВсе приводы UCP45 моделей в каталоге
Артикул: TFU-230-03-S2 Категория:

Технические характеристики TFU-230-03-S2

Крутящий момент3 Нм
Напряжение питания230 В AC
Возвратная пружинаесть
Назначениевоздушные заслонки вентиляции
Управление2-х позиционный
Время поворота двигателем25…35 с
Время возврата пружиной≤ 12 с
Площадь заслонкидо 0,6 м²
Угол поворотамакс. 90° (ручное управление)
Присоединение к валуØ10…16 мм
Вспомогательные выключатели2 x SPDT
Степень защитыIP54
Температура эксплуатации−20…+50 °C
Вес1,8 кг

Паспортные данные

Вес 1,8 кг
Влажность 5%…95% без конденсата
Возможность выбора угла поворота Есть
Диаметр вала Ø10…16 мм
Крутящий момент 3 Нм
Наличие термодатчика Нет
Напряжение питания AC230V
Номинально вспомогательный выключатель АС 250 В резист.(индукт.) 2 x SPDT
Рабочее время 25…35 сек/≤12 с
Рекомендуемая площадь заслонки до 0,6 м²
Срок службы полных циклов открыто-закрыто 60 000
Степень пыле- и влагозащиты IP 54
Температура хранения -30°…+60°С
Температура эксплуатации -20°…+50° С
Тип Электропривод
Тип привода Пружинный возврат
Угол поворота/макс макс. 90° (ручное управление)
Управляющий сигнал 2-х позиционный
Уровень шума < 45 дБ
Частота 50…60Гц

UCP TFU-230-03-S2 — версия быстрого пружинного привода на 3 Нм с двумя встроенными переключателями SPDT. Питание 230 В, заслонки до 0,6 м², закрытие пружиной не дольше 12 с.

Два контакта — две задачи

Первый перекидной контакт обычно используют для разрешения пуска вентилятора после открытия клапана, второй — для сигнала «клапан закрыт» или аварии, если заслонка не вернулась. Внешние концевики на раму клапана не нужны.

Быстрая пружина и контакты положения вместе дают автоматике полную картину: после остановки установки клапан закрывается за считаные секунды, а щит получает подтверждение, что это произошло.

Параметры

TFU-230-03-S2 управляется двухпозиционно, мотор открывает заслонку за 25–35 с. Вал Ø10–16 мм, ограничение угла, ручное управление, IP54, масса 1,8 кг, от −20 до +50 °C, ресурс 60 000 циклов.

Соседи

Без переключателей — TFU-230-03. Альтернатива — Belimo LF230 на 4 Нм.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо UCP TFU-230-03-S2.

Ставится вместо этой моделисмахните вбок → Те же 3 Нм · 230 В · пружина
Hoocon Hoocon SA3FU230-DS 3Нм 230В противопожарный 3 Нм · 230 В · пружина 3 750 ₽ Nanotek NANOTEK BLF 230 B 3 (3 Нм) 3 Нм · 230 В · пружина 4 250 ₽ Nanotek NANOTEK LF 230 B 3 (3 Нм) 3 Нм · 230 В · пружина 4 270 ₽ Dastech Dastech FR-03N220S 3Нм/230В огнезадерживающих клапанов 3 Нм · 230 В · пружина 4 470 ₽ Dastech Dastech FR-03N220ST 3Нм/230В с термодатчиком 3 Нм · 230 В · пружина 4 625 ₽ BVM BVM BLF230-03 3 Нм · 230 В · пружина 6 190 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 230 В
UCP UB(24)-03T 3 Нм · 24 В · пружина 12 750 ₽ UCP TFU-24-03 3 Нм · 24 В · пружина 15 710 ₽
Нужен другой моментсмахните вбок → Линейка UCP на 230 В, с пружиной
2 Нм UCP TMU-230-02 2 Нм · 230 В · пружина 8 520 ₽ 5 Нм UCP LMU-230-05 5 Нм · 230 В · пружина 10 360 ₽ 8 Нм UCP NFU-230-08 8 Нм · 230 В · пружина 23 010 ₽ 10 Нм UCP SMU-230-10 10 Нм · 230 В · пружина 15 690 ₽ 15 Нм UCP XMU-230-15 15 Нм · 230 В · пружина 17 180 ₽ 20 Нм UCP RMU-230-20 20 Нм · 230 В · пружина 17 190 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: UCP TFU-230-03-S2

Да. Двигатель открывает заслонку и одновременно взводит пружину, а при снятии питания пружина возвращает заслонку в исходное положение. Возврат пружиной занимает не дольше 12 с. Так заслонку наружного воздуха или приточного клапана закрывают при остановке установки и при обесточивании.

Питание — AC 230 В. Управление двухпозиционное — открыто/закрыто.

Крутящий момент — 3 Нм. Посадка на ось: круглая Ø10…16 мм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход за 25–35 с, пружина возвращает заслонку не более чем за 12 с. Контроллер должен ждать это время, прежде чем считать, что привод не отработал команду.

Да, 2 встроенных вспомогательных переключателя (2 x SPDT). Они дают сухой контакт о положении заслонки для щита автоматики или индикации.

Корпус IP54 защищает от пыли и брызг — для венткамер, технических помещений и воздуховодов внутри здания. Рабочая температура — от −20 до +50 °C.

По трём параметрам подбора — момент 3 Нм, питание 230 В, с возвратной пружиной — в каталоге совпадает Nanotek LF 230 B 3. Перед заменой сверяют посадку на ось, схему управления и габариты.
