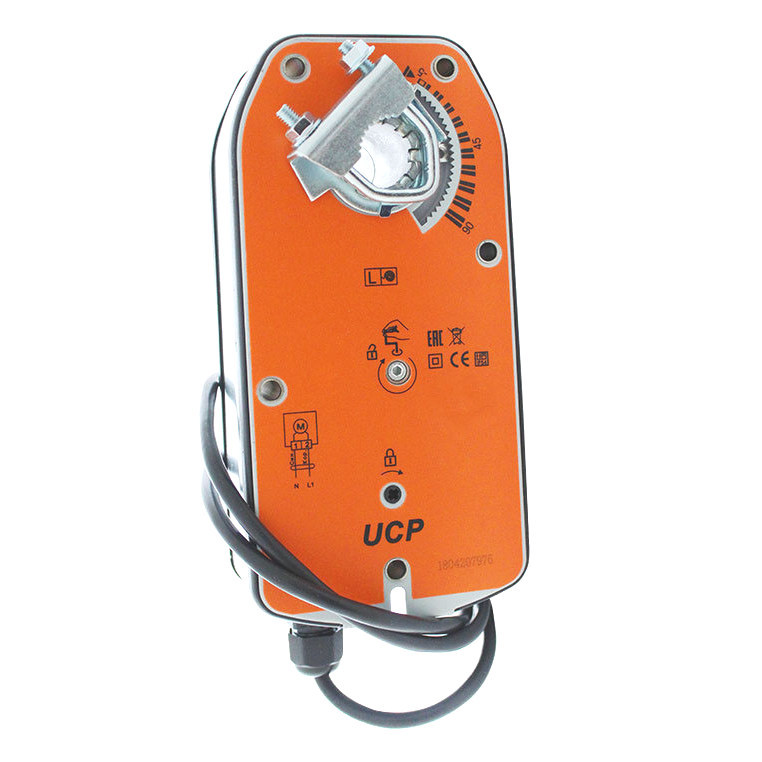

Электропривод UCP SFU-230-10-S2

Электропривод UCP SFU-230-10-S2

26 480 ₽

  • 10 НмКрутящий момент
  • 230 ВПитание
  • ЕстьПружинный возврат
  • ВентиляцияНазначение

UCP SFU-230-10-S2 — пружинный электропривод на 10 Нм и 230 В для заслонок до 2 м² с двумя встроенными вспомогательными переключателями SPDT: контроль положения клапана, закрытие пружиной до 25 с, вал Ø10–20 мм.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
UCPВсе приводы UCP45 моделей в каталоге
Артикул: SFU-230-10-S2 Категория:

Технические характеристики SFU-230-10-S2

Крутящий момент10 Нм
Напряжение питания230 В AC
Возвратная пружинаесть
Назначениевоздушные заслонки вентиляции
Управление2-х позиционный
Время поворота двигателем100…130 с
Время возврата пружиной≤ 25 с
Площадь заслонкидо 2,0 м²
Угол поворотамакс. 90° (ручное управление)
Присоединение к валуØ10…20 мм
Вспомогательные выключатели2 x SPDT
Степень защитыIP54
Температура эксплуатации−20…+50 °C
Вес2,2 кг

Паспортные данные

Вес 2,2 кг
Влажность 5%…95% без конденсата
Возможность выбора угла поворота Есть
Диаметр вала Ø10…20 мм
Крутящий момент 10 Нм
Наличие термодатчика Нет
Напряжение питания AC230V
Номинально вспомогательный выключатель АС 250 В резист.(индукт.) 2 x SPDT
Рабочее время 100…130 сек/≤25 с
Рекомендуемая площадь заслонки до 2,0 м²
Срок службы полных циклов открыто-закрыто 60 000
Степень пыле- и влагозащиты IP 54
Температура хранения -30°…+60°С
Температура эксплуатации -20°…+50° С
Тип Электропривод
Тип привода Пружинный возврат
Угол поворота/макс макс. 90° (ручное управление)
Управляющий сигнал 2-х позиционный
Уровень шума < 45 дБ
Частота 50…60Гц

UCP SFU-230-10-S2 — версия пружинного привода на 10 Нм и 230 В с двумя встроенными переключателями SPDT. Механика та же, что у SFU-230-10: двухпозиционное управление, открытие мотором за 100–130 с, закрытие пружиной до 25 с. Добавлены контакты, по которым автоматика узнаёт положение заслонки.

Для чего контакты

Два перекидных контакта позволяют построить блокировки без внешних концевиков. Типичный пример — пуск вентилятора приточки только после фактического открытия клапана наружного воздуха и сигнал аварии, если при остановке клапан не закрылся. Из перекидного контакта собирается как замыкающая, так и размыкающая цепь.

Параметры

SFU-230-10-S2 рассчитан на заслонки до 2 м², садится на вал Ø10–20 мм, угол поворота ограничивается, предусмотрено ручное открытие. Корпус IP54, масса 2,2 кг, работа от −20 до +50 °C, ресурс 60 000 циклов.

Соседи

Без переключателей — SFU-230-10. Альтернатива — Belimo NFA или BVM TS10-230.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо UCP SFU-230-10-S2.

Ставится вместо этой моделисмахните вбок → Те же 10 Нм · 230 В · пружина
Vilmann Vilmann TASA2-10S 10Нм/230В для клапанов дымоудаления 10 Нм · 230 В · пружина 4 360 ₽ Nanotek NANOTEK BF 230 B (10 Нм) 10 Нм · 230 В · пружина 6 850 ₽ Dastech Dastech AR-10N220 10Нм/230В воздушных заслонок 10 Нм · 230 В · пружина 10 500 ₽ Dastech Dastech FR-10N220S 10Нм/230В противопожарные 10 Нм · 230 В · пружина 11 160 ₽ BVM BVM BLF230-10 10 Нм · 230 В · пружина 11 300 ₽ BVM BVM TS10-230 10 Нм · 230 В · пружина 11 500 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 230 В
UCP SMC-24-10 10 Нм · 24 В · пружина 20 650 ₽ UCP UB(24)-10T 10 Нм · 24 В · пружина 21 860 ₽
Нужен другой моментсмахните вбок → Линейка UCP на 230 В, с пружиной
2 Нм UCP TMU-230-02 2 Нм · 230 В · пружина 8 520 ₽ 3 Нм UCP UB(230)-03T 3 Нм · 230 В · пружина 12 730 ₽ 5 Нм UCP LMU-230-05 5 Нм · 230 В · пружина 10 360 ₽ 8 Нм UCP NFU-230-08 8 Нм · 230 В · пружина 23 010 ₽ 15 Нм UCP XMU-230-15 15 Нм · 230 В · пружина 17 180 ₽ 20 Нм UCP RMU-230-20 20 Нм · 230 В · пружина 17 190 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: UCP SFU-230-10-S2

Да. Двигатель открывает заслонку и одновременно взводит пружину, а при снятии питания пружина возвращает заслонку в исходное положение. Возврат пружиной занимает не дольше 25 с. Так заслонку наружного воздуха или приточного клапана закрывают при остановке установки и при обесточивании.

Питание — AC 230 В. Управление двухпозиционное — открыто/закрыто.

Крутящий момент — 10 Нм, ориентир по площади — до 2,0 м². Посадка на ось: круглая Ø10…20 мм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход за 100–130 с, пружина возвращает заслонку не более чем за 25 с. Контроллер должен ждать это время, прежде чем считать, что привод не отработал команду.

Да, 2 встроенных вспомогательных переключателя (2 x SPDT). Они дают сухой контакт о положении заслонки для щита автоматики или индикации.

Да, у UCP SFU-230-10-S2 есть ручное управление — заслонку можно перевести без питания, например при пусконаладке.

Корпус IP54 защищает от пыли и брызг — для венткамер, технических помещений и воздуховодов внутри здания. Рабочая температура — от −20 до +50 °C.
