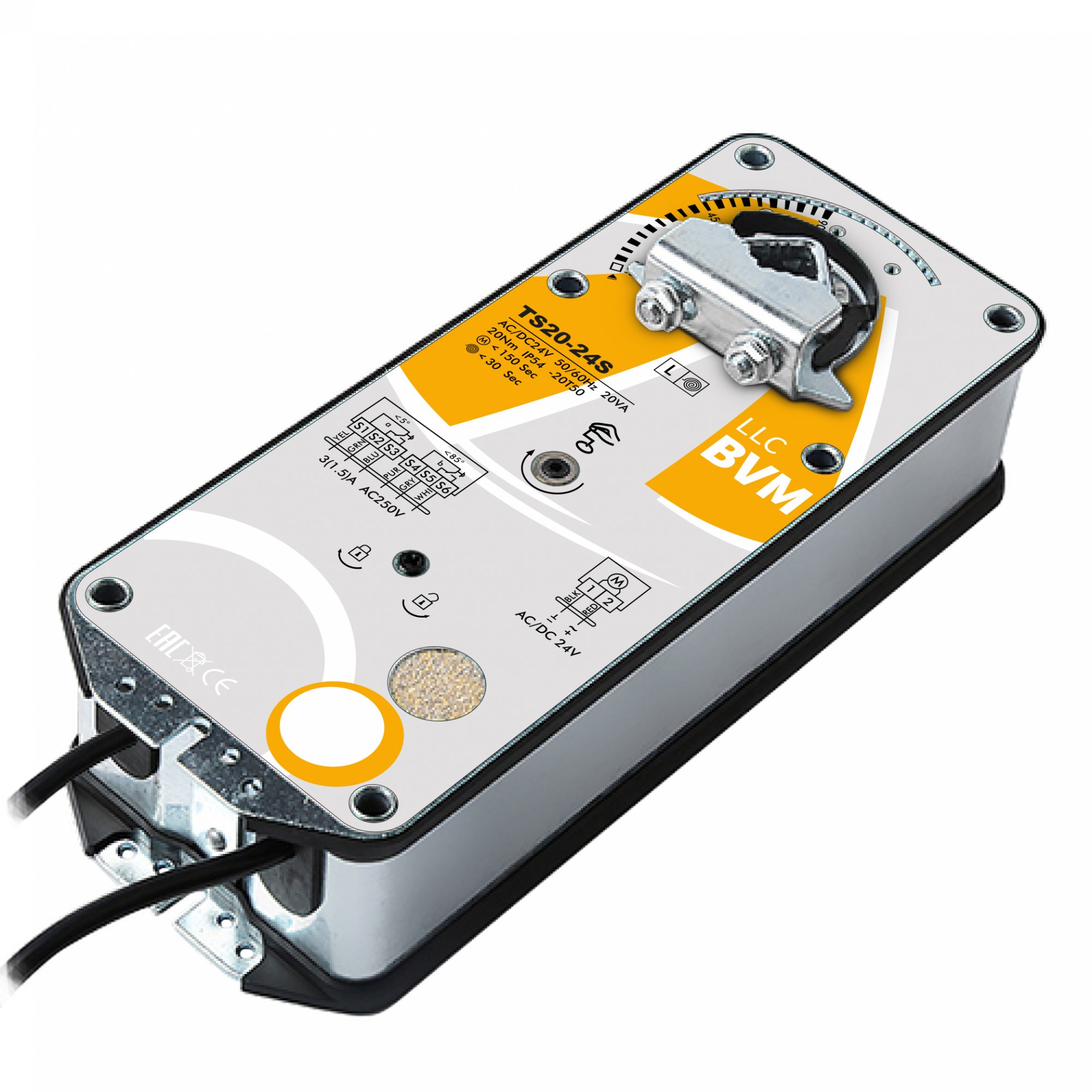

Электропривод BVM TS20-24S

Электропривод BVM TS20-24S

13 870 ₽

  • 20 НмКрутящий момент
  • 24 ВПитание
  • ЕстьПружинный возврат
  • ВентиляцияНазначение

BVM TS20-24S — мощный пружинный электропривод для крупных воздушных заслонок до 4 м²: 20 Нм, 24 В AC/DC, встроенные переключатели положения, открытие до 130 с, закрытие пружиной до 25 с, металлический корпус IP54.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
BVMВсе приводы BVM146 моделей в каталоге
Артикул: TS20-24S Категория:

Технические характеристики TS20-24S

Крутящий момент20 Нм
Напряжение питания24 В AC/DC
Возвратная пружинаесть
Назначениевоздушные заслонки вентиляции
Управление2-х позиционный
Время поворота двигателем≤ 130 с
Время возврата пружиной≤ 25 с
Площадь заслонки4 м²
Угол поворота−5…90/95°
Присоединение к валу○12…18 мм□10×10…16×16 мм
Вспомогательные выключатели1 mA ~ 3(1,5)A
Степень защитыIP54
Температура эксплуатации−30…+50 °C
Потребляемая мощность6,0/4,0 Вт
Вес2,6 кг

Паспортные данные

Вес 2,6 кг
Влажность 5…95% без конденсации
Возможность выбора угла поворота Есть
Время поворота (двигатель) ≤ 130 сек
Время поворота (пружина) ≤ 25 сек
Крутящий момент 20 Нм
Материал корпуса Металл
Напряжение питания AC/DC 24B
Номинально вспомогательный выключатель АС 250 В резист.(индукт.) 1 mA ~ 3(1,5)A
Потребляемая мощность (вращение/удержание) 6,0/4,0 Вт
Размер оси заслонки ○12…18мм□10х10…16х16мм
Рекомендуемая площадь заслонки 4 м²
Соединительный кабель 1 м
Степень пыле- и влагозащиты IP 54
Температура хранения -40…+70°С
Температура эксплуатации -30…+50°С
Тип Электропривод
Тип привода Пружинный возврат
Угол поворота/макс −5…90/95°
Угол срабатывания вспомогательных переключателей 1х5° 2х80°
Управляющий сигнал 2-х позиционный
Уровень шума ≤ 45 дБ (двигатель), ≤ 62 дБ (возврат пружины)
Частота 50…60Гц

BVM TS20-24S — старший низковольтный пружинный привод серии TS со встроенными переключателями. Крутящий момент 20 Нм, питание 24 В AC/DC, заслонки до 4 м².

Крупные клапаны

Модель рассчитана на воздухозаборные и выбросные клапаны больших приточно-вытяжных установок. Мотор открывает такую заслонку медленно, до 130 с, а пружина закрывает её не дольше чем за 25 с. Переключатели на 5° и 80° передают в щит состояние клапана.

Параметры

Во время хода TS20-24S берёт от источника 6 Вт, в открытом положении — 4 Вт на удержание пружины. Вспомогательные контакты рассчитаны на ток до 3 А при 250 В, их можно включать прямо в цепь управления пускателем. Привод монтируют на ось диаметром 12–18 мм или на квадратный хвостовик. Металлический корпус со степенью защиты IP54 работает в диапазоне от −30 до +50 °C.

Соседние модели

Без переключателей — TS20-24, сетевой — TS20-230. Все модели этого момента — в подборке электроприводы 20 Нм.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо BVM TS20-24S.

Ставится вместо этой моделисмахните вбок → Те же 20 Нм · 24 В · пружина
BVM TS20-24 20 Нм · 24 В · пружина 13 560 ₽ BVM BLF24-20 20 Нм · 24 В · пружина 14 400 ₽ BVM BLF24-20-T 20 Нм · 24 В · пружина 15 770 ₽ BVM SM24-BS-20N 20 Нм · 24 В · пружина 16 350 ₽ BVM SM24-BS-20 20 Нм · 24 В · пружина 16 490 ₽ Belimo Belimo SF24A 20 Нм · 24 В · пружина 22 100 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 24 В
BVM TS20-230 20 Нм · 230 В · пружина 14 770 ₽ BVM TS20-230S 20 Нм · 230 В · пружина 15 230 ₽ BVM BLF230-20 20 Нм · 230 В · пружина 15 240 ₽
Нужен другой моментсмахните вбок → Линейка BVM на 24 В, с пружиной
3 Нм BVM BLF24-03 3 Нм · 24 В · пружина 6 000 ₽ 5 Нм BVM TS05-24 5 Нм · 24 В · пружина 6 270 ₽ 10 Нм BVM BLF24-10 10 Нм · 24 В · пружина 11 070 ₽ 15 Нм BVM TS15-24 15 Нм · 24 В · пружина 12 330 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: BVM TS20-24S

Да. Двигатель открывает заслонку и одновременно взводит пружину, а при снятии питания пружина возвращает заслонку в исходное положение. Возврат пружиной занимает не дольше 25 с. Так заслонку наружного воздуха или приточного клапана закрывают при остановке установки и при обесточивании.

Питание — AC/DC 24 В (переменный или постоянный ток). Управление двухпозиционное — открыто/закрыто.

Крутящий момент — 20 Нм, ориентир по площади — 4 м². Посадка на ось: круглая Ø12…18 мм или квадрат 10×10…16×16 мм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход не более чем за 130 с, пружина возвращает заслонку не более чем за 25 с. Контроллер должен ждать это время, прежде чем считать, что привод не отработал команду.

Корпус IP54 защищает от пыли и брызг — для венткамер, технических помещений и воздуховодов внутри здания. Рабочая температура — от −30 до +50 °C.

По данным каталога главное отличие — питание: BVM TS20-24S рассчитан на 24 В, а BVM TS20-230S — на 230 В. Остальные параметры сверяют по карточкам обеих моделей: BVM TS20-230S.
