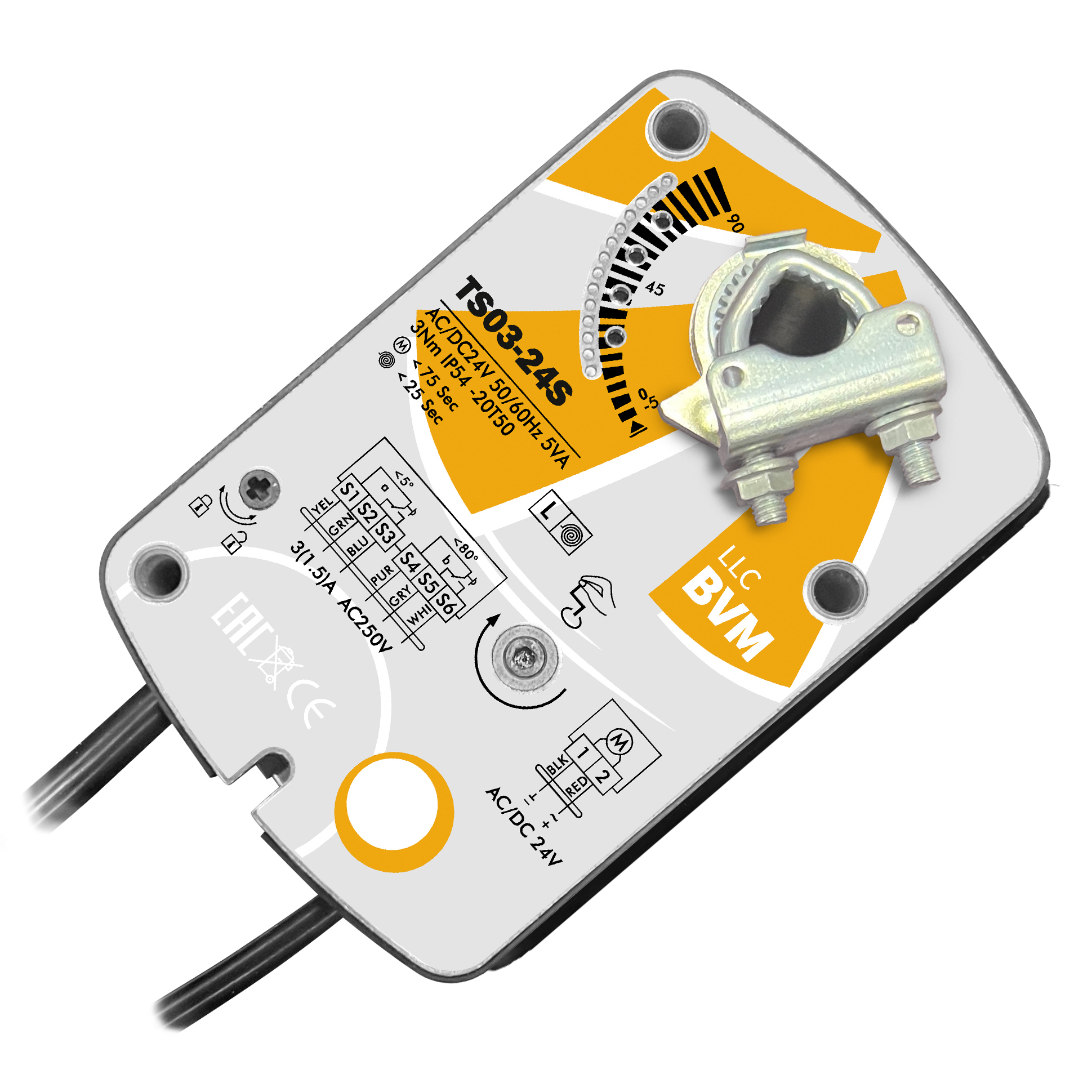

Электропривод BVM TS03-24S
Электропривод BVM TS03-230S / TS03-24S / TS05-24S

Электропривод BVM TS03-24S

6 310 ₽

  • 3 НмКрутящий момент
  • 24 ВПитание
  • ЕстьПружинный возврат
  • ВентиляцияНазначение

BVM TS03-24S — компактный привод воздушных заслонок до 0,7 м² с пружинным возвратом и вспомогательными переключателями: 3 Нм, AC/DC 24 В, двухпозиционное управление, металлический корпус.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
BVMВсе приводы BVM146 моделей в каталоге
Артикул: TS03-24S Категория:

Технические характеристики TS03-24S

Крутящий момент3 Нм
Напряжение питания24 В AC/DC
Возвратная пружинаесть
Назначениевоздушные заслонки вентиляции
Управление2-х позиционный
Время поворота двигателем≤ 50 с
Время возврата пружиной≤ 25 с
Площадь заслонки0,7 м²
Угол поворота−5…90/95°
Присоединение к валу○8…14 мм□6×6…10×10 мм
Вспомогательные выключатели1 mA ~ 3(1,5)A
Степень защитыIP54
Температура эксплуатации−30…+50 °C
Потребляемая мощность5,0/3,0 Вт
Вес1,3 кг

Паспортные данные

Вес 1,3 кг
Влажность 5…95% без конденсации
Возможность выбора угла поворота Есть
Время поворота (двигатель) ≤ 50 сек
Время поворота (пружина) ≤ 25 сек
Крутящий момент 3 Нм
Материал корпуса Металл
Напряжение питания AC/DC 24B
Номинально вспомогательный выключатель АС 250 В резист.(индукт.) 1 mA ~ 3(1,5)A
Потребляемая мощность (вращение/удержание) 5,0/3,0 Вт
Размер оси заслонки ○8…14мм□6х6…10х10мм
Рекомендуемая площадь заслонки 0,7 м²
Соединительный кабель 1 м
Степень пыле- и влагозащиты IP 54
Температура хранения -40…+70°С
Температура эксплуатации -30…+50°С
Тип Электропривод
Тип привода Пружинный возврат
Угол поворота/макс −5…90/95°
Угол срабатывания вспомогательных переключателей 1х5° 2х80°
Управляющий сигнал 2-х позиционный
Уровень шума ≤ 45 дБ (двигатель), ≤ 62 дБ (возврат пружины)
Частота 50…60Гц

BVM TS03-24S — электропривод воздушной заслонки на 3 Нм с возвратной пружиной и вспомогательными переключателями. Питание AC/DC 24 В, управление двухпозиционное, заслонки до 0,7 м².

Небольшие заслонки с защитой

Привод подходит для небольших клапанов, которые должны закрываться при отключении питания: заслонки наружного воздуха компактных установок, клапаны на вытяжке. Двигатель открывает заслонку за время до 50 с, пружина возвращает её до 25 с. Переключатели срабатывают на 5° и 80° и сообщают щиту положение.

Характеристики

TS03-24S садится на круглую ось 8…14 мм или квадрат 6×6…10×10 мм. Угол поворота можно ограничить. Корпус металлический, масса 1,3 кг, IP54. Потребление — 5,0 Вт при вращении и 3,0 Вт при удержании. Шум двигателя — до 45 дБ, пружины — до 62 дБ.

Похожие модели

Без переключателей — TS03-24, на 5 Нм — TS05-24S. Аналог — Nanotek LF24B3.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо BVM TS03-24S.

Ставится вместо этой моделисмахните вбок → Те же 3 Нм · 24 В · пружина
Hoocon Hoocon SA3FU24-DS 3Нм 24В противопожарный 3 Нм · 24 В · пружина 3 780 ₽ Nanotek NANOTEK BLF 24 B 3 (3 Нм) 3 Нм · 24 В · пружина 4 250 ₽ Nanotek NANOTEK LF 24 B 3.0 (3 Нм) 3 Нм · 24 В · пружина 4 260 ₽ Dastech Dastech FR-03N24ST 3Нм/24В с термодатчиком 3 Нм · 24 В · пружина 4 560 ₽ Dastech Dastech FR-03N24S 3Нм/24В огнезадерживающих клапанов 3 Нм · 24 В · пружина 4 700 ₽ BVM BLF24-03 3 Нм · 24 В · пружина 6 000 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 24 В
BVM BLF230-03 3 Нм · 230 В · пружина 6 190 ₽ BVM TS03-230 3 Нм · 230 В · пружина 6 310 ₽ BVM TS03-230S 3 Нм · 230 В · пружина 6 430 ₽
Нужен другой моментсмахните вбок → Линейка BVM на 24 В, с пружиной
5 Нм BVM TS05-24 5 Нм · 24 В · пружина 6 270 ₽ 10 Нм BVM BLF24-10 10 Нм · 24 В · пружина 11 070 ₽ 15 Нм BVM TS15-24 15 Нм · 24 В · пружина 12 330 ₽ 20 Нм BVM TS20-24 20 Нм · 24 В · пружина 13 560 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: BVM TS03-24S

Да. Двигатель открывает заслонку и одновременно взводит пружину, а при снятии питания пружина возвращает заслонку в исходное положение. Возврат пружиной занимает не дольше 25 с. Так заслонку наружного воздуха или приточного клапана закрывают при остановке установки и при обесточивании.

Питание — AC/DC 24 В (переменный или постоянный ток). Управление двухпозиционное — открыто/закрыто.

Крутящий момент — 3 Нм, ориентир по площади — 0,7 м². Посадка на ось: круглая Ø8…14 мм или квадрат 6×6…10×10 мм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход не более чем за 50 с, пружина возвращает заслонку не более чем за 25 с. Это время закладывают в настройки контроллера: таймаут аварии не должен быть короче хода.

Корпус IP54 защищает от пыли и брызг — для венткамер, технических помещений и воздуховодов внутри здания. Рабочая температура — от −30 до +50 °C.

По данным каталога главное отличие — питание: BVM TS03-24S рассчитан на 24 В, а BVM TS03-230S — на 230 В. Остальные параметры сверяют по карточкам обеих моделей: BVM TS03-230S.

По трём параметрам подбора — момент 3 Нм, питание 24 В, с возвратной пружиной — в каталоге совпадает Nanotek LF 24 B 3.0. Перед заменой сверяют посадку на ось, схему управления и габариты.
