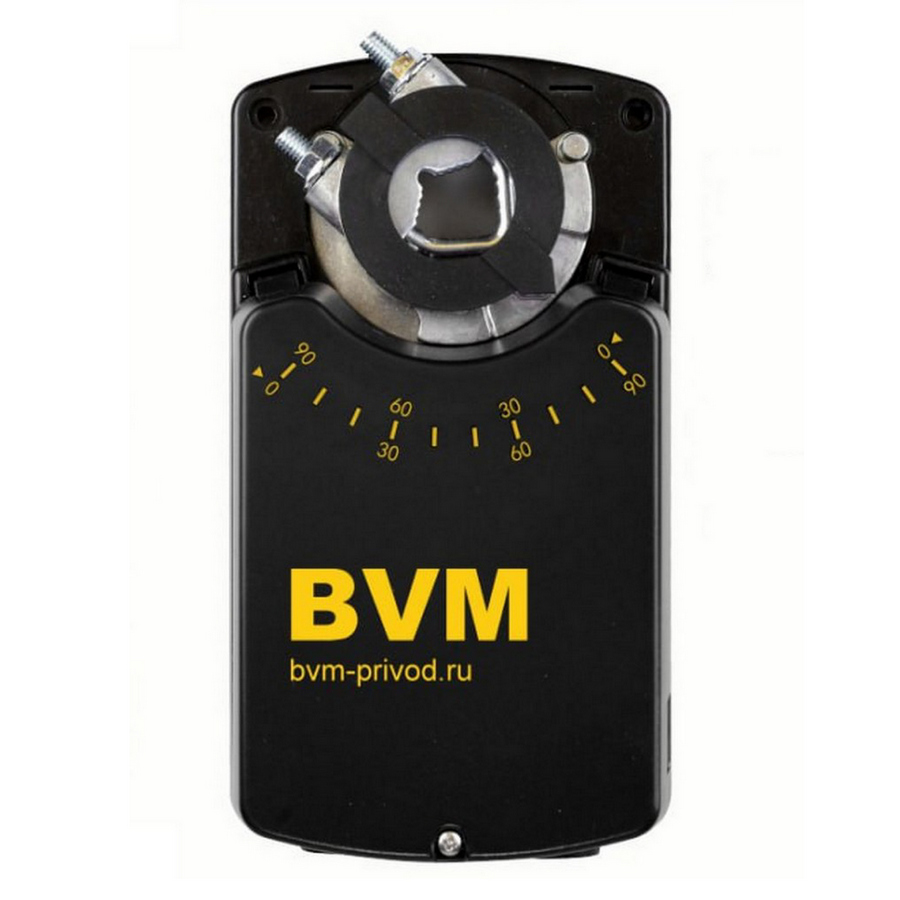

Электропривод BVM SM24-40

Электропривод BVM SM24-40

11 020 ₽

  • 40 НмКрутящий момент
  • 24 ВПитание
  • НетПружинный возврат
  • ВентиляцияНазначение

BVM SM24-40 — электропривод для больших воздушных заслонок: 40 Нм, питание AC/DC 24 В, управление 2-/3-позиционное, поворот до 220 с, площадь заслонки до 8 м², пластиковый корпус IP54.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
BVMВсе приводы BVM146 моделей в каталоге
Артикул: SM24-40 Категория:

Технические характеристики SM24-40

Крутящий момент40 Нм
Напряжение питания24 В AC/DC
Возвратная пружинанет
Назначениевоздушные заслонки вентиляции
Управление2-х/3-х позиционный
Время поворота двигателем≤ 220 с
Площадь заслонки8 м²
Угол поворота−5…90/95°
Присоединение к валу○10…20 мм □10×10…16×16 мм
Вспомогательные выключатели1 mA ~ 3(1,5)A
Степень защитыIP54
Температура эксплуатации−30…+50 °C
Потребляемая мощность4,5/0,5 Вт
Вес1,3 кг

Паспортные данные

Вес 1,3 кг
Влажность 5…95% без конденсации
Время поворота (двигатель) ≤ 220 сек
Крутящий момент 40 Нм
Материал корпуса Пластик
Напряжение питания AC/DC 24B
Номинально вспомогательный выключатель АС 250 В резист.(индукт.) 1 mA ~ 3(1,5)A
Потребляемая мощность (вращение/удержание) 4,5/0,5 Вт
Размер оси заслонки ○10…20мм □10х10…16х16мм
Рекомендуемая площадь заслонки 8 м²
Степень пыле- и влагозащиты IP 54
Температура хранения -30…+80°С
Температура эксплуатации -30…+50°С
Тип Электропривод
Тип привода Реверсивный
Угол поворота/макс −5…90/95°
Угол срабатывания вспомогательных переключателей 1х10° 2х80°
Управляющий сигнал 2-х/3-х позиционный
Уровень шума ≤ 54 дБ
Частота 50…60Гц

BVM SM24-40 — электропривод воздушной заслонки на 40 Нм с питанием AC/DC 24 В и дискретным управлением. Рассчитан на заслонки площадью до 8 м².

Задачи

Привод ставят на большие клапаны: наружного воздуха и выброса центральных кондиционеров, секционные заслонки, клапаны в промышленных вентсистемах. Двухпозиционный режим — для открытия и закрытия по сигналу пуска установки, трёхпозиционный — для регулирования импульсами от контроллера.

Сравнение с аналогами

По моменту SM24-40 соответствует приводам на 40 Нм других производителей, например Nanotek BE24B. При замене проверьте тип управления и размер оси заслонки.

Параметры

Заслонку из одного крайнего положения в другое привод переводит не дольше чем за 220 с. Зажим принимает круглые оси от 10 до 20 мм и квадратные от 10×10 до 16×16 мм. Пластиковый корпус IP54 весит 1,3 кг, шум при работе — до 54 дБ, допустимая температура окружающего воздуха — от −30 до +50 °C. Для установки на клапан поставляется кронштейн.

Похожие модели

Модулирующий — BVM SM24-SR-40, сетевой — BVM SM230-40. Серия — в рубрике BVM.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо BVM SM24-40.

Ставится вместо этой моделисмахните вбок → Те же 40 Нм · 24 В · реверсивный
Nanotek NANOTEK BE 24 B (40 Нм) 40 Нм · 24 В · реверсивный 7 650 ₽ BVM SM24-SR-40 40 Нм · 24 В · реверсивный 11 550 ₽ Belimo Belimo BE24 40 Нм · 24 В · реверсивный 24 350 ₽ Belimo Belimo BE24-12 40 Нм · 24 В · реверсивный 24 450 ₽ Belimo Belimo GM24A 40 Нм · 24 В · реверсивный 27 600 ₽ Belimo Belimo GM24A-SR 40 Нм · 24 В · реверсивный 29 700 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 24 В
BVM SM230-40 40 Нм · 230 В · реверсивный 11 250 ₽ BVM SM230-SR-40 40 Нм · 230 В · реверсивный 11 540 ₽
Нужен другой моментсмахните вбок → Линейка BVM на 24 В, без пружины
10 Нм BVM BLE24-10 10 Нм · 24 В · реверсивный 6 490 ₽ 15 Нм BVM BLE24-15 15 Нм · 24 В · реверсивный 6 630 ₽ 16 Нм BVM SM24-16 16 Нм · 24 В · реверсивный 8 560 ₽ 24 Нм BVM SM24-24 24 Нм · 24 В · реверсивный 9 010 ₽ 30 Нм BVM BLE24-30 30 Нм · 24 В · реверсивный 11 070 ₽ 32 Нм BVM SM24-32 32 Нм · 24 В · реверсивный 9 460 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: BVM SM24-40

Нет, BVM SM24-40 — реверсивный привод без пружины: заслонка перемещается двигателем в обе стороны, а при снятии питания остаётся в текущем положении. Такой привод подходит для регулирующих и отсечных заслонок, которым не нужно само закрываться при обесточивании.

Питание — AC/DC 24 В (переменный или постоянный ток). Управление двух- или трёхпозиционное: команды «открыть/закрыть» либо остановка в промежуточном положении.

Крутящий момент — 40 Нм, ориентир по площади — 8 м². Посадка на ось: круглая Ø10…20 мм или квадрат 10×10…16×16 мм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход не более чем за 220 с. Контроллер должен ждать это время, прежде чем считать, что привод не отработал команду.

Корпус IP54 защищает от пыли и брызг — для венткамер, технических помещений и воздуховодов внутри здания. Рабочая температура — от −30 до +50 °C.

1 кронштейн и 2 винта для крепления электропривода на воздушную заслонку, паспорт на изделие.

По данным каталога главное отличие — питание: BVM SM24-40 рассчитан на 24 В, а BVM SM230-40 — на 230 В. Остальные параметры сверяют по карточкам обеих моделей: BVM SM230-40.
