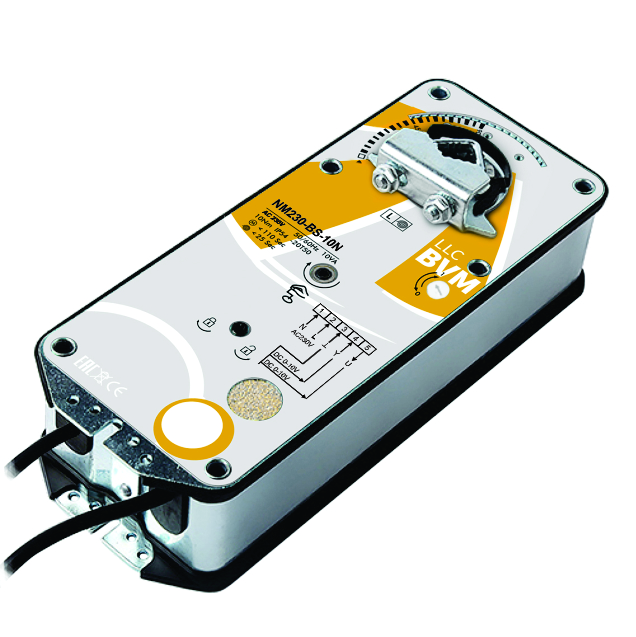

Электропривод BVM NM230-BS-10N

Электропривод BVM NM230-BS-10N

15 070 ₽

  • 10 НмКрутящий момент
  • 230 ВПитание
  • ЕстьПружинный возврат
  • ВентиляцияНазначение

BVM NM230-BS-10N — сетевой электропривод с пружинным возвратом для заслонок площадью до 2 м²: 10 Нм, AC 230 В, управление и обратная связь 0…10 В, мотор до 80 с, пружина до 25 с, металлический корпус.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
BVMВсе приводы BVM146 моделей в каталоге
Артикул: NM230-BS-10N Категория:

Технические характеристики NM230-BS-10N

Крутящий момент10 Нм
Напряжение питания230 В AC
Возвратная пружинаесть
Назначениевоздушные заслонки вентиляции
Управление0…10В
Сигнал положения0…10В
Время поворота двигателем≤ 80 с
Время возврата пружиной≤ 25 с
Площадь заслонки2 м²
Угол поворота−5…90/95°
Присоединение к валу○12…18 мм □10×10…16×16 мм
Степень защитыIP54
Температура эксплуатации−30…+50 °C
Потребляемая мощность10,0/2,0 Вт
Вес2,6 кг

Паспортные данные

Вес 2,6 кг
Влажность 5…95% без конденсации
Время поворота (двигатель) ≤ 80 сек
Время поворота (пружина) ≤ 25 сек
Крутящий момент 10 Нм
Материал корпуса Металл
Напряжение питания AC 230B
Потребляемая мощность (вращение/удержание) 10,0/2,0 Вт
Размер оси заслонки ○12…18мм □10х10…16х16мм
Рекомендуемая площадь заслонки 2 м²
Сигнал обратной связи 0…10В
Соединительный кабель 1 м
Степень пыле- и влагозащиты IP 54
Температура хранения -40…+70°С
Температура эксплуатации -30…+50°С
Тип Электропривод
Тип привода Пружинный возврат
Угол поворота/макс −5…90/95°
Управляющий сигнал 0…10В
Уровень шума ≤ 50 дБ (двигатель), ≤ 62 дБ (возврат пружины)
Частота 50…60Гц

BVM NM230-BS-10N — сетевой привод с возвратной пружиной в металлическом корпусе. Момент 10 Нм, питание AC 230 В, заслонки до 2 м², управление 0…10 В с обратной связью.

Чем отличается от NM230-BS-10

По паспортным данным у исполнения N шире посадка — ось Ø12…18 мм или квадрат 10×10…16×16 мм, больше рекомендуемая площадь заслонки и быстрее ход: мотор до 80 с, пружина до 25 с. Есть выход обратной связи 0…10 В, диапазон эксплуатации — от −30 до +50 °C.

Потребление и шум

10 Вт при движении, 2 Вт в удержании. Двигатель шумит не громче 50 дБ, срабатывание пружины — до 62 дБ. Масса NM230-BS-10N 2,6 кг, кабель 1 м, IP54.

Соседние модели

NM230-BS-10, на 15 Нм — NM230-BS-15N, на 24 В — NM24-BS-10N. Аналог — Dastech AR-10N220.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо BVM NM230-BS-10N.

Ставится вместо этой моделисмахните вбок → Те же 10 Нм · 230 В · пружина
Vilmann Vilmann TASA2-10S 10Нм/230В для клапанов дымоудаления 10 Нм · 230 В · пружина 4 360 ₽ Nanotek NANOTEK BF 230 B (10 Нм) 10 Нм · 230 В · пружина 6 850 ₽ Dastech Dastech AR-10N220 10Нм/230В воздушных заслонок 10 Нм · 230 В · пружина 10 500 ₽ Dastech Dastech FR-10N220S 10Нм/230В противопожарные 10 Нм · 230 В · пружина 11 160 ₽ BVM BLF230-10 10 Нм · 230 В · пружина 11 300 ₽ BVM TS10-230 10 Нм · 230 В · пружина 11 500 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 230 В
BVM BLF24-10 10 Нм · 24 В · пружина 11 070 ₽ BVM TS10-24S 10 Нм · 24 В · пружина 11 490 ₽ BVM BLF24-10-T 10 Нм · 24 В · пружина 12 450 ₽
Нужен другой моментсмахните вбок → Линейка BVM на 230 В, с пружиной
3 Нм BVM BLF230-03 3 Нм · 230 В · пружина 6 190 ₽ 5 Нм BVM TS05-230 5 Нм · 230 В · пружина 6 160 ₽ 15 Нм BVM TS15-230 15 Нм · 230 В · пружина 13 530 ₽ 20 Нм BVM TS20-230 20 Нм · 230 В · пружина 14 770 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: BVM NM230-BS-10N

Да. Двигатель открывает заслонку и одновременно взводит пружину, а при снятии питания пружина возвращает заслонку в исходное положение. Возврат пружиной занимает не дольше 25 с. Так заслонку наружного воздуха или приточного клапана закрывают при остановке установки и при обесточивании.

Питание — AC 230 В. Управление плавное (модулирующее): положение задаётся аналоговым сигналом 0…10В. Обратная связь по положению — 0…10В.

Крутящий момент — 10 Нм, ориентир по площади — 2 м². Посадка на ось: круглая Ø12…18 мм или квадрат 10×10…16×16 мм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход не более чем за 80 с, пружина возвращает заслонку не более чем за 25 с. Это время закладывают в настройки контроллера: таймаут аварии не должен быть короче хода.

Корпус IP54 защищает от пыли и брызг — для венткамер, технических помещений и воздуховодов внутри здания. Рабочая температура — от −30 до +50 °C.

По данным каталога главное отличие — питание: BVM NM230-BS-10N рассчитан на 230 В, а BVM NM24-BS-10N — на 24 В. Остальные параметры сверяют по карточкам обеих моделей: BVM NM24-BS-10N.

По трём параметрам подбора — момент 10 Нм, питание 230 В, с возвратной пружиной — в каталоге совпадает Dastech AR-10N220. Перед заменой сверяют посадку на ось, схему управления и габариты.
