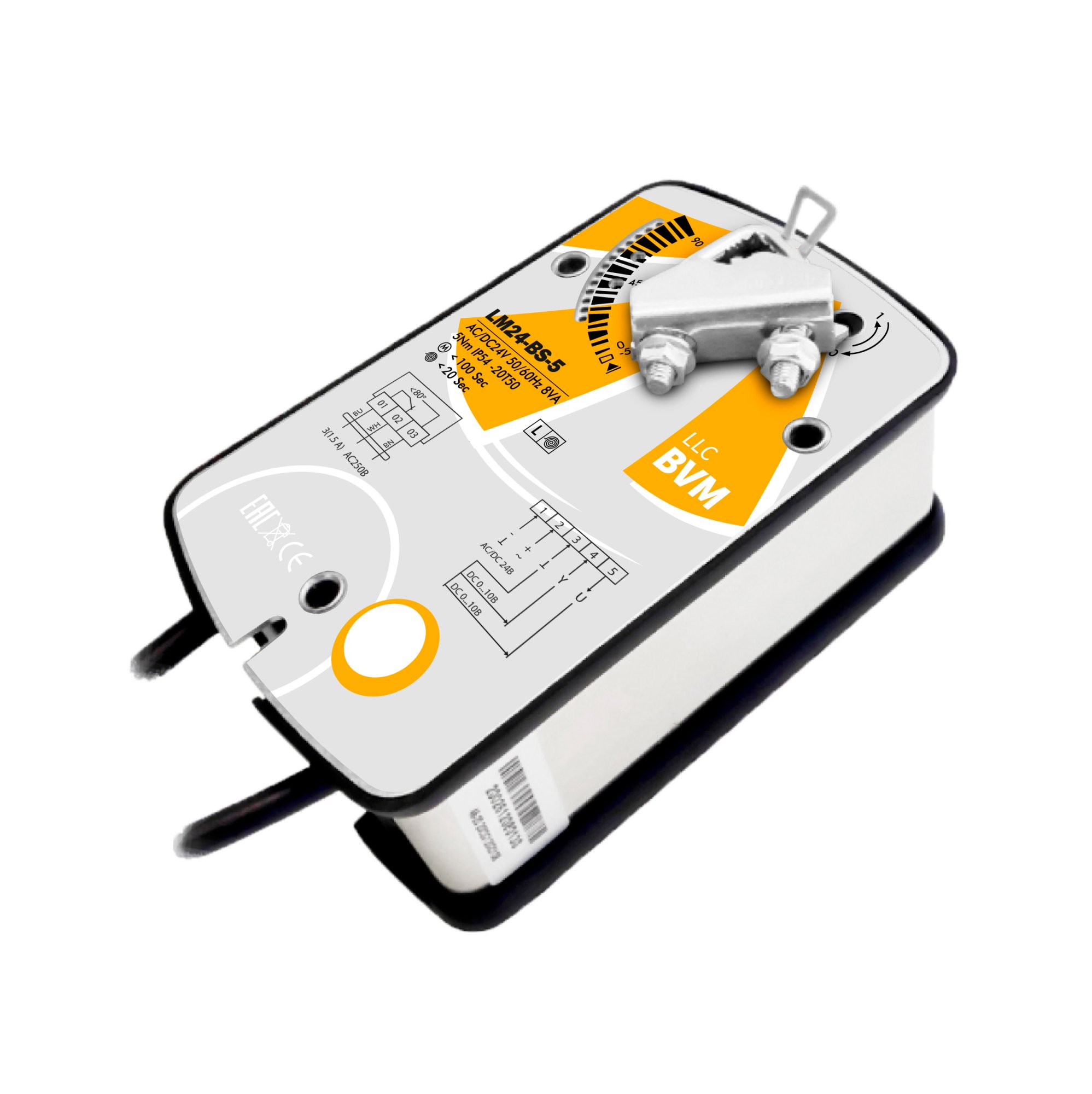

Электропривод BVM LM24-BS-5

Электропривод BVM LM24-BS-5

12 920 ₽

  • 5 НмКрутящий момент
  • 24 ВПитание
  • ЕстьПружинный возврат
  • ВентиляцияНазначение

BVM LM24-BS-5 — электропривод с возвратной пружиной на 5 Нм для воздушных заслонок до 1 м²: питание 24 В AC/DC, модулирующее управление 0…10 В с обратной связью, возврат пружиной до 20 с, металлический корпус.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
BVMВсе приводы BVM146 моделей в каталоге
Артикул: LM24-BS-5 Категория:

Технические характеристики LM24-BS-5

Крутящий момент5 Нм
Напряжение питания24 В AC/DC
Возвратная пружинаесть
Назначениевоздушные заслонки вентиляции
Управление0…10В
Сигнал положения0…10В
Время поворота двигателем≤ 100 с
Время возврата пружиной≤ 20 с
Площадь заслонки1 м²
Угол поворота−5…90/95°
Присоединение к валу○10…14 мм□8×8…12×12 мм
Вспомогательные выключатели1 mA ~ 3(1,5)A
Степень защитыIP54
Температура эксплуатации−30…+50 °C
Потребляемая мощность7,0/3,0 Вт
Вес1,5 кг

Паспортные данные

Вес 1,5 кг
Влажность 5…95% без конденсации
Время поворота (двигатель) ≤ 100 сек
Время поворота (пружина) ≤ 20 сек
Крутящий момент 5 Нм
Материал корпуса Металл
Напряжение питания AC/DC 24B
Номинально вспомогательный выключатель АС 250 В резист.(индукт.) 1 mA ~ 3(1,5)A
Потребляемая мощность (вращение/удержание) 7,0/3,0 Вт
Размер оси заслонки ○10…14мм□8х8…12х12мм
Рекомендуемая площадь заслонки 1 м²
Сигнал обратной связи 0…10В
Соединительный кабель 1 м
Степень пыле- и влагозащиты IP 54
Температура хранения -40…+70°С
Температура эксплуатации -30…+50°С
Тип Электропривод
Тип привода Пружинный возврат
Угол поворота/макс −5…90/95°
Угол срабатывания вспомогательных переключателей 1х80°
Управляющий сигнал 0…10В
Уровень шума ≤ 45 дБ (двигатель), ≤ 62 дБ (возврат пружины)
Частота 50…60Гц

BVM LM24-BS-5 — пружинная версия в серии LM: 5 Нм для заслонок до 1 м², питание 24 В переменного или постоянного тока. Мотор плавно ведёт заслонку по сигналу 0…10 В, а при пропадании питания пружина возвращает её в исходное положение.

Регулирование плюс защита

LM24-BS-5 закрывает задачу, которую реверсивный привод решить не может: заслонка регулирует поток в работе и сама закрывается при аварии. Это нужно на клапанах наружного воздуха перед калориферами небольших установок и на заслонках смешения, где при остановке важно отсечь холодный воздух.

Обратная связь 0…10 В сообщает контроллеру фактический угол, а вспомогательный переключатель на 80° даёт дискретный сигнал «открыто» — его используют для разрешения пуска вентилятора.

Параметры

Мотор проходит полный ход за время до 100 с, пружина возвращает заслонку до 20 с. Потребление 7 Вт в движении и 3 Вт в удержании. Ось Ø10–14 мм или квадрат 8×8…12×12 мм. Корпус металлический, масса 1,5 кг, шум мотора до 45 дБ, пружины — до 62 дБ.

Соседи и аналоги

На 230 В — LM230-BS-5, реверсивный без пружины — LM24-6. Аналоги другого бренда — UCP LMU-24-05 и ENSO LAB R-LF24.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо BVM LM24-BS-5.

Ставится вместо этой моделисмахните вбок → Те же 5 Нм · 24 В · пружина
Hoocon Hoocon SA5FU24-DS 5Нм 24В противопожарный 5 Нм · 24 В · пружина 3 725 ₽ AIR SC AIR SC BLF24F 5Нм/24В с возвратной пружиной 5 Нм · 24 В · пружина 3 900 ₽ Vilmann Vilmann TAFA1-05S 5Нм/24В с возвратной пружиной 5 Нм · 24 В · пружина 4 200 ₽ Vilmann Vilmann TAFA1-05ST 5Нм/24В с термодатчиком 5 Нм · 24 В · пружина 4 260 ₽ Nanotek NANOTEK BLF 24 B (5 Нм) 5 Нм · 24 В · пружина 4 420 ₽ Lufberg Lufberg DA05S24 5Нм/24В с возвратной пружиной 5 Нм · 24 В · пружина 4 430 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 24 В
BVM TS05-230 5 Нм · 230 В · пружина 6 160 ₽ BVM TS05-230S 5 Нм · 230 В · пружина 6 750 ₽ BVM BLF230-05 5 Нм · 230 В · пружина 6 790 ₽
Нужен другой моментсмахните вбок → Линейка BVM на 24 В, с пружиной
3 Нм BVM BLF24-03 3 Нм · 24 В · пружина 6 000 ₽ 10 Нм BVM BLF24-10 10 Нм · 24 В · пружина 11 070 ₽ 15 Нм BVM TS15-24 15 Нм · 24 В · пружина 12 330 ₽ 20 Нм BVM TS20-24 20 Нм · 24 В · пружина 13 560 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: BVM LM24-BS-5

Да. Двигатель открывает заслонку и одновременно взводит пружину, а при снятии питания пружина возвращает заслонку в исходное положение. Возврат пружиной занимает не дольше 20 с. Так заслонку наружного воздуха или приточного клапана закрывают при остановке установки и при обесточивании.

Питание — AC/DC 24 В (переменный или постоянный ток). Управление плавное (модулирующее): положение задаётся аналоговым сигналом 0…10В. Обратная связь по положению — 0…10В.

Крутящий момент — 5 Нм, ориентир по площади — 1 м². Посадка на ось: круглая Ø10…14 мм или квадрат 8×8…12×12 мм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход не более чем за 100 с, пружина возвращает заслонку не более чем за 20 с. Контроллер должен ждать это время, прежде чем считать, что привод не отработал команду.

Корпус IP54 защищает от пыли и брызг — для венткамер, технических помещений и воздуховодов внутри здания. Рабочая температура — от −30 до +50 °C.

По данным каталога главное отличие — питание: BVM LM24-BS-5 рассчитан на 24 В, а BVM LM230-BS-5 — на 230 В. Остальные параметры сверяют по карточкам обеих моделей: BVM LM230-BS-5.

По трём параметрам подбора — момент 5 Нм, питание 24 В, с возвратной пружиной — в каталоге совпадает Nanotek LF 24 BS. Перед заменой сверяют посадку на ось, схему управления и габариты.
