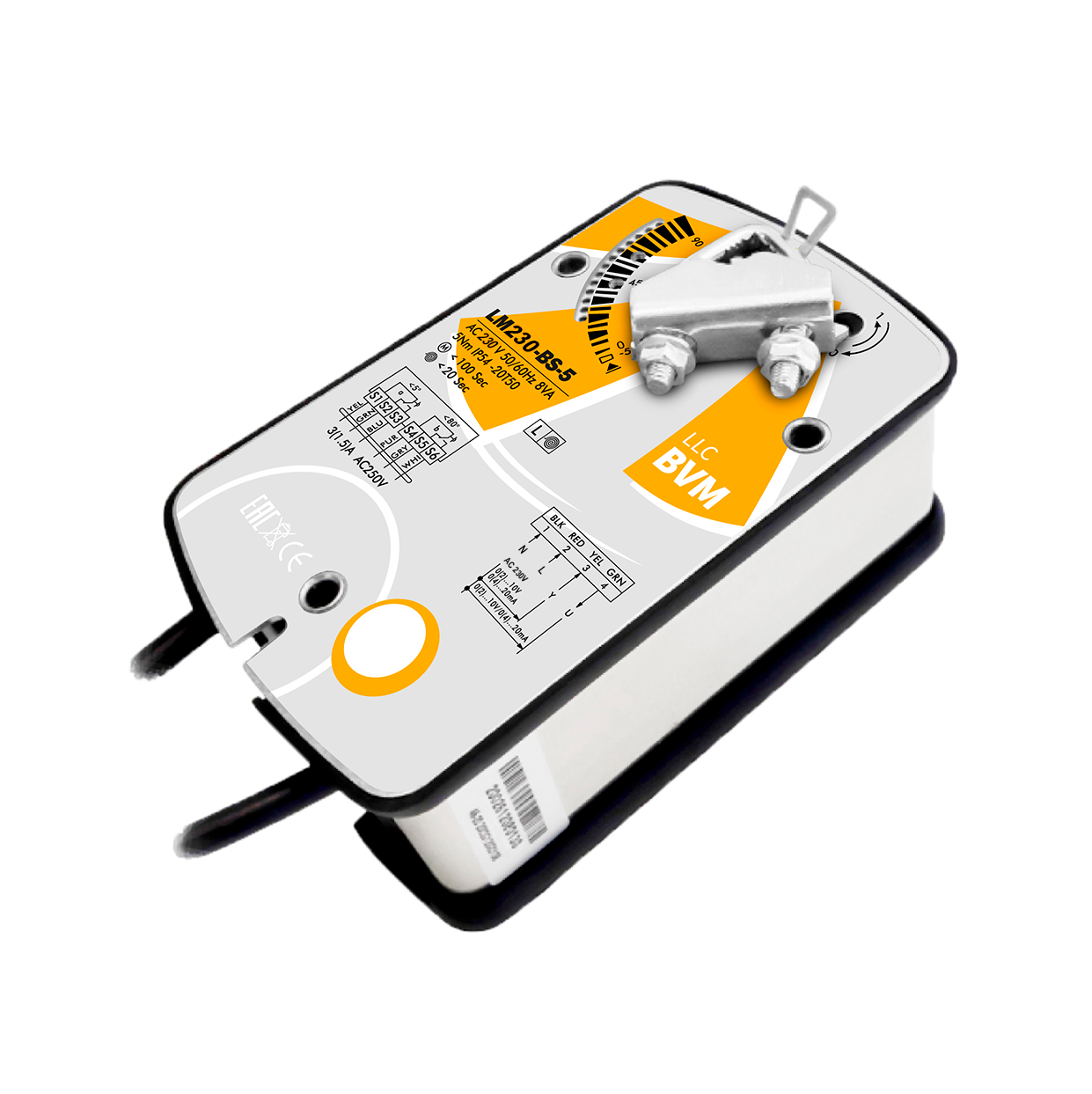

Электропривод BVM LM230-BS-5
Электропривод BVM LM230-BS-5 / LM230-BS-5N / LM24-BS-5N

Электропривод BVM LM230-BS-5

12 860 ₽

  • 5 НмКрутящий момент
  • 230 ВПитание
  • ЕстьПружинный возврат
  • ВентиляцияНазначение

BVM LM230-BS-5 — сетевой пружинный электропривод с плавным управлением: 5 Нм, AC 230 В, сигнал и обратная связь 0–10 В, вспомогательный переключатель на 80°, пружина до 20 с, заслонки до 1 м².

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
BVMВсе приводы BVM146 моделей в каталоге
Артикул: LM230-BS-5 Категория:

Технические характеристики LM230-BS-5

Крутящий момент5 Нм
Напряжение питания230 В AC
Возвратная пружинаесть
Назначениевоздушные заслонки вентиляции
Управление0…10В
Сигнал положения0…10В
Время поворота двигателем≤ 100 с
Время возврата пружиной≤ 20 с
Площадь заслонки1 м²
Угол поворота−5…90/95°
Присоединение к валу○10…14 мм□8×8…12×12 мм
Вспомогательные выключатели1 mA ~ 3(1,5)A
Степень защитыIP54
Температура эксплуатации−30…+50 °C
Потребляемая мощность7,0/3,0 Вт
Вес1,5 кг

Паспортные данные

Вес 1,5 кг
Влажность 5…95% без конденсации
Время поворота (двигатель) ≤ 100 сек
Время поворота (пружина) ≤ 20 сек
Крутящий момент 5 Нм
Материал корпуса Металл
Напряжение питания AC 230B
Номинально вспомогательный выключатель АС 250 В резист.(индукт.) 1 mA ~ 3(1,5)A
Потребляемая мощность (вращение/удержание) 7,0/3,0 Вт
Размер оси заслонки ○10…14мм□8х8…12х12мм
Рекомендуемая площадь заслонки 1 м²
Сигнал обратной связи 0…10В
Соединительный кабель 1 м
Степень пыле- и влагозащиты IP 54
Температура хранения -40…+70°С
Температура эксплуатации -30…+50°С
Тип Электропривод
Тип привода Пружинный возврат
Угол поворота/макс −5…90/95°
Угол срабатывания вспомогательных переключателей 1х80°
Управляющий сигнал 0…10В
Уровень шума ≤ 45 дБ (двигатель), ≤ 62 дБ (возврат пружины)
Частота 50…60Гц

BVM LM230-BS-5 — пружинный электропривод воздушной заслонки на 5 Нм с питанием 230 В и аналоговым управлением 0–10 В. Рассчитан на заслонки до 1 м².

Особенности

Привод сочетает сетевое питание, плавное регулирование и защитную пружину. Контроллер задаёт угол сигналом 0–10 В и видит положение по обратной связи. При пропадании сети пружина за время до 20 с закрывает заслонку. Вспомогательный переключатель срабатывает на 80° и сообщает, что заслонка почти открыта, — по нему разрешают пуск вентилятора.

Параметры

Мотор LM230-BS-5 проходит ход до 100 с, потребляет 7 Вт в движении и 3 Вт в удержании. Ось 10–14 мм, металлический корпус IP54, масса 1,5 кг.

Соседние модели

На 24 В — LM24-BS-5, аналог другого бренда — UCP LMU-230-05.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо BVM LM230-BS-5.

Ставится вместо этой моделисмахните вбок → Те же 5 Нм · 230 В · пружина
Hoocon Hoocon SA5FU230-DS 5Нм 230В противопожарный 5 Нм · 230 В · пружина 3 740 ₽ Vilmann Vilmann TAFA2-05S 5Нм/230В с возвратной пружиной 5 Нм · 230 В · пружина 4 100 ₽ AIR SC AIR SC BLF-230F (5Нм) 5 Нм · 230 В · пружина 4 260 ₽ Nanotek NANOTEK BLF 230 B (5 Нм) 5 Нм · 230 В · пружина 4 370 ₽ AIR SC AIR SC BLF230-TF (5Нм) 5 Нм · 230 В · пружина 4 450 ₽ Ellar ELLAR EL5SP230 5Нм/230В с пружинным возвратом 5 Нм · 230 В · пружина 4 465 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 230 В
BVM TS05-24 5 Нм · 24 В · пружина 6 270 ₽ BVM TS05-24S 5 Нм · 24 В · пружина 6 410 ₽ BVM BLF24-05 5 Нм · 24 В · пружина 6 620 ₽
Нужен другой моментсмахните вбок → Линейка BVM на 230 В, с пружиной
3 Нм BVM BLF230-03 3 Нм · 230 В · пружина 6 190 ₽ 10 Нм BVM BLF230-10 10 Нм · 230 В · пружина 11 300 ₽ 15 Нм BVM TS15-230 15 Нм · 230 В · пружина 13 530 ₽ 20 Нм BVM TS20-230 20 Нм · 230 В · пружина 14 770 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: BVM LM230-BS-5

Да. Двигатель открывает заслонку и одновременно взводит пружину, а при снятии питания пружина возвращает заслонку в исходное положение. Возврат пружиной занимает не дольше 20 с. Так заслонку наружного воздуха или приточного клапана закрывают при остановке установки и при обесточивании.

Питание — AC 230 В. Управление плавное (модулирующее): положение задаётся аналоговым сигналом 0…10В. Обратная связь по положению — 0…10В.

Крутящий момент — 5 Нм, ориентир по площади — 1 м². Посадка на ось: круглая Ø10…14 мм или квадрат 8×8…12×12 мм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход не более чем за 100 с, пружина возвращает заслонку не более чем за 20 с. Контроллер должен ждать это время, прежде чем считать, что привод не отработал команду.

Корпус IP54 защищает от пыли и брызг — для венткамер, технических помещений и воздуховодов внутри здания. Рабочая температура — от −30 до +50 °C.

По данным каталога главное отличие — питание: BVM LM230-BS-5 рассчитан на 230 В, а BVM LM24-BS-5 — на 24 В. Остальные параметры сверяют по карточкам обеих моделей: BVM LM24-BS-5.

По трём параметрам подбора — момент 5 Нм, питание 230 В, с возвратной пружиной — в каталоге совпадает Dastech AR-05N220. Перед заменой сверяют посадку на ось, схему управления и габариты.
