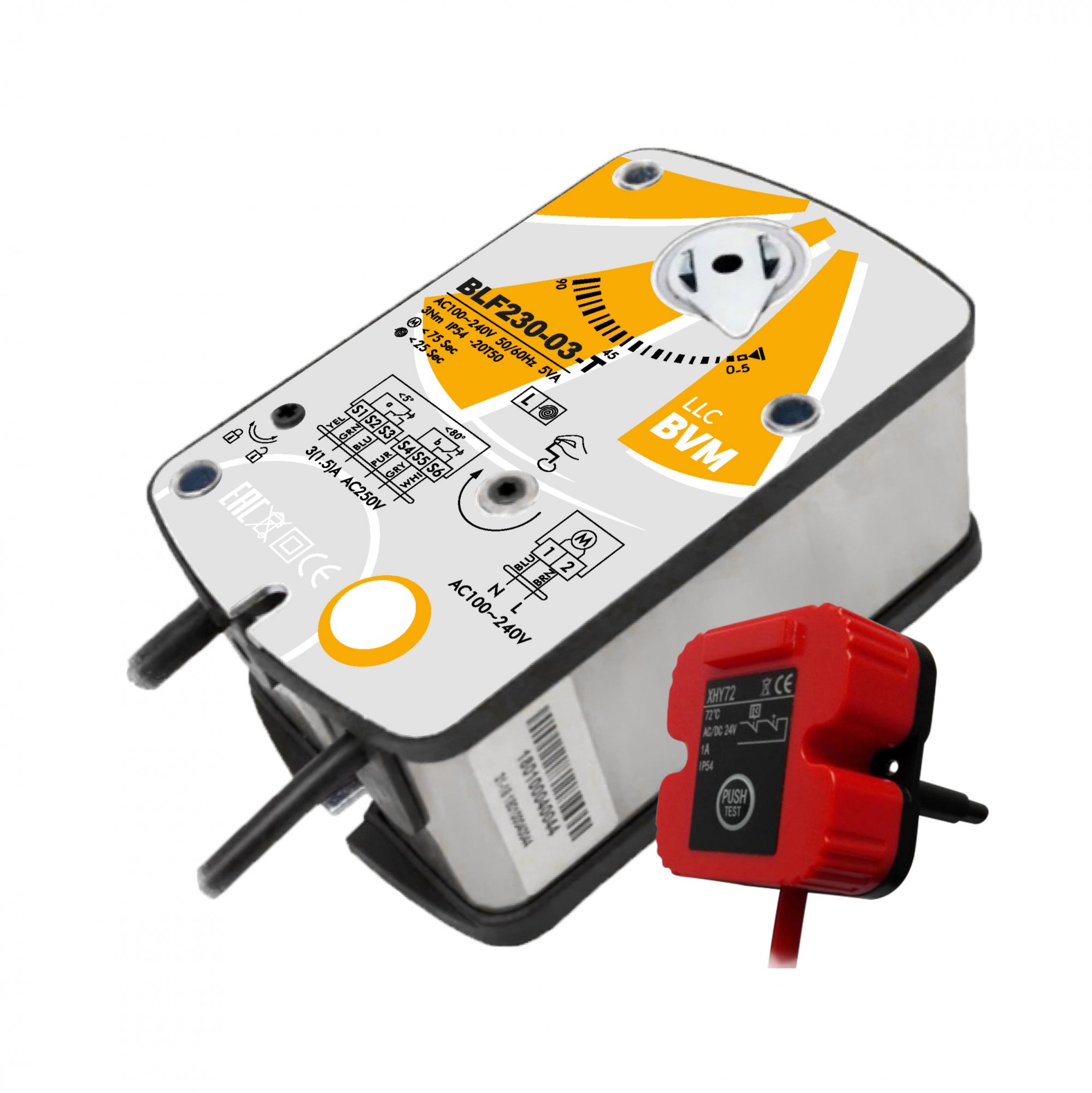

Электропривод BVM BLF230-03-T

Электропривод BVM BLF230-03-T

7 570 ₽

  • 3 НмКрутящий момент
  • 230 ВПитание
  • ЕстьПружинный возврат
  • ПротивопожарныеНазначение

BVM BLF230-03-T — сетевой привод огнезадерживающего клапана с возвратной пружиной и термодатчиком: 3 Нм, AC 230 В, клапаны до 0,7 м², вспомогательные переключатели, в комплекте кронштейн и ручка взвода.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
BVMВсе приводы BVM146 моделей в каталоге
Артикул: BLF230-03-T Категория:

Технические характеристики BLF230-03-T

Крутящий момент3 Нм
Напряжение питания230 В AC
Возвратная пружинаесть
Назначениеогнезадерживающие клапаны
Управление2-х позиционный
Время поворота двигателем75 с
Время возврата пружиной< 25 с
Площадь заслонки0,7 м²
Угол поворотамакс. 95°
Присоединение к валу□ 12×12
Вспомогательные выключатели1mA…3(1,5)A, AC250 В
Степень защитыIP54
Температура эксплуатации−20…+50 °C
Потребляемая мощность5,0/3,0 Вт
Вес1,3 кг

Паспортные данные

Вес 1,3 кг
Влажность 5%…95% без конденсата
Время поворота (двигатель) 75 сек
Время поворота (пружина) < 25 сек
Комплектность кронштейн и 2 винта для крепления привода на заслонку, ручка взвода привода, паспорт изделия
Крутящий момент 3 Нм
Наличие термодатчика Да
Напряжение питания AC230V
Номинально вспомогательный выключатель АС 250 В резист.(индукт.) 1mA…3(1,5)A, AC250V
Потребляемая мощность (вращение/удержание) 5,0/3,0 Вт
Размер оси заслонки □ 12х12
Рекомендуемая площадь заслонки 0,7 м²
Соединительный кабель 1 м
Степень пыле- и влагозащиты IP 54
Температура хранения -40°…+70°С
Температура эксплуатации -20°…+50° С
Тип Электропривод
Тип привода Пружинный возврат
Угол поворота/макс макс. 95°
Угол срабатывания вспомогательных переключателей 5°…80°
Управляющий сигнал 2-х позиционный
Уровень шума max 45dB (двигатель), max 62dB (возврат пружины)
Частота 50…60Гц

BVM BLF230-03-T — привод противопожарного клапана с возвратной пружиной и встроенным термодатчиком. Момент 3 Нм, питание AC 230 В, клапаны площадью до 0,7 м².

Термодатчик

Кроме команды от системы пожарной сигнализации, привод реагирует и на температуру в воздуховоде: при срабатывании термодатчика питание мотора прерывается, и пружина закрывает клапан. Так клапан закроется, даже если сигнал от автоматики не пришёл.

Работа

Мотор BLF230-03-T открывает клапан за 75 с, пружина закрывает быстрее чем за 25 с. Переключатели на 5° и 80° сообщают прибору управления о положении и коммутируют до 3 А при AC 250 В.

Комплект и параметры

В комплекте — кронштейн и два винта для крепления на заслонку, ручка взвода и паспорт. Ось — квадрат 12 × 12 мм, потребление 5,0/3,0 Вт, корпус IP54, масса 1,3 кг, кабель 1 м.

Похожие модели

Без термодатчика — BLF230-03, на 5 Нм — BLF230-05-T. Аналог — Hoocon SA3FU230-DS.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо BVM BLF230-03-T.

Ставится вместо этой моделисмахните вбок → Те же 3 Нм · 230 В · пружина
Hoocon Hoocon SA3FU230-DS 3Нм 230В противопожарный 3 Нм · 230 В · пружина 3 750 ₽ Nanotek NANOTEK BLF 230 B 3 (3 Нм) 3 Нм · 230 В · пружина 4 250 ₽ Nanotek NANOTEK LF 230 B 3 (3 Нм) 3 Нм · 230 В · пружина 4 270 ₽ Dastech Dastech FR-03N220S 3Нм/230В огнезадерживающих клапанов 3 Нм · 230 В · пружина 4 470 ₽ Dastech Dastech FR-03N220ST 3Нм/230В с термодатчиком 3 Нм · 230 В · пружина 4 625 ₽ BVM BLF230-03 3 Нм · 230 В · пружина 6 190 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 230 В
BVM BLF24-03 3 Нм · 24 В · пружина 6 000 ₽ BVM TS03-24 3 Нм · 24 В · пружина 6 220 ₽ BVM TS03-24S 3 Нм · 24 В · пружина 6 310 ₽
Нужен другой моментсмахните вбок → Линейка BVM на 230 В, с пружиной
5 Нм BVM TS05-230 5 Нм · 230 В · пружина 6 160 ₽ 10 Нм BVM BLF230-10 10 Нм · 230 В · пружина 11 300 ₽ 15 Нм BVM TS15-230 15 Нм · 230 В · пружина 13 530 ₽ 20 Нм BVM TS20-230 20 Нм · 230 В · пружина 14 770 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: BVM BLF230-03-T

Да. Двигатель открывает клапан и одновременно взводит пружину, а при снятии питания пружина возвращает клапан в исходное положение. Возврат пружиной занимает не дольше 25 с. Это штатная схема для противопожарного клапана: он закрывается и при пропадании питания.

Питание — AC 230 В. Управление двухпозиционное — открыто/закрыто.

Крутящий момент — 3 Нм, ориентир по площади — 0,7 м². Посадка на ось: квадрат 12×12. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход за 75 с, пружина возвращает клапан не более чем за 25 с. Это время закладывают в настройки контроллера: таймаут аварии не должен быть короче хода.

Да, в исполнении BVM BLF230-03-T предусмотрен термодатчик. Температуру срабатывания и схему подключения сверяют с паспортом привода.

Да, в комплекте есть ручка взвода: ей взводят пружину и открывают клапан без питания — при монтаже и проверках.

Корпус IP54 защищает от пыли и брызг — для венткамер, технических помещений и воздуховодов внутри здания. Рабочая температура — от −20 до +50 °C.
