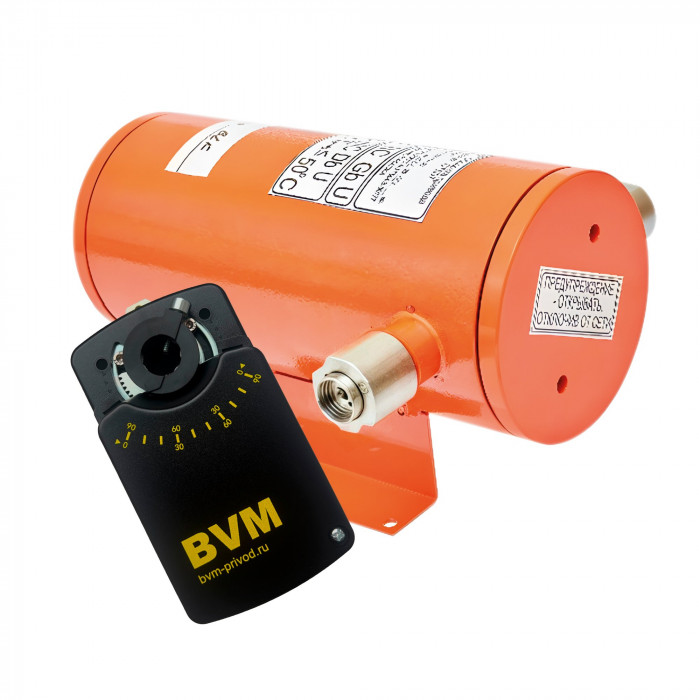

Взрывозащищённый электропривод BVM LM24-6 + СТЛ 07

47 750 ₽

  • 6 НмКрутящий момент
  • 24 ВПитание
  • НетПружинный возврат
  • ВентиляцияНазначение

BVM LM24-6 + СТЛ 07 — низковольтный привод воздушной заслонки в оболочке взрывозащищённого исполнения: 6 Нм, AC/DC 24 В, двух- или трёхпозиционное управление, два вспомогательных переключателя.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
BVMВсе приводы BVM146 моделей в каталоге
Артикул: LM24-6 + СТЛ 07 Категория:

Технические характеристики LM24-6 + СТЛ 07

Крутящий момент6 Нм
Напряжение питания24 В AC/DC
Возвратная пружинанет
Назначениевоздушные заслонки вентиляции
Управление2-х/3-х позиционный
Время поворота двигателем≤ 30 с
Площадь заслонки≤ 1,2 м²
Угол поворота−5…90/95°
Присоединение к валу○10…12 мм□8×8…12×12 мм
Вспомогательные выключатели1 мА…3А(0,5А), 250В (настраивается 0…100%)
Степень защитыIP54
Температура эксплуатации−30…+50 °C
Потребляемая мощность3,0/0,5 Вт
Вес9,7 кг

Паспортные данные

Вес 9,7 кг
Влажность 5%…95% без конденсата
Время поворота (двигатель) ≤ 30 сек
Вспомогательный переключатель 230B 1 мА…3А(0,5А), 250В (настраивается 0…100%)
Крутящий момент 6 Нм
Наличие термодатчика Нет
Напряжение питания AC/DC 24 B
Номинально вспомогательный выключатель АС 250 В резист.(индукт.) 1 mA ~ 3(1,5)A
Потребляемая мощность (вращение/удержание) 3,0/0,5 Вт
Размер оси заслонки ○10…12мм□8х8…12х12мм
Рекомендуемая площадь заслонки ≤ 1,2 м²
Соединительный кабель 1 м
Степень пыле- и влагозащиты IP 54
Температура хранения -30…+80°С
Температура эксплуатации -30…+50°С
Тип Взрывозащищённый электропривод
Тип привода Реверсивный
Угол поворота/макс −5…90/95°
Угол срабатывания вспомогательных переключателей 1х10° 2х80°
Управляющий сигнал 2-х/3-х позиционный
Уровень шума ≤ 45 дБ
Частота 50…60 Гц

BVM LM24-6 + СТЛ 07 — реверсивный привод воздушной заслонки на 6 Нм с питанием AC/DC 24 В в оболочке взрывозащищённого исполнения. Управление двух- или трёхпозиционное.

Дискретное управление и контроль положения

Привод открывает и закрывает заслонку по командам контроллера, а в трёхпозиционной схеме останавливается в промежуточном положении. Два вспомогательных переключателя, настраиваемые в диапазоне 0…100%, подтверждают положение заслонки и позволяют строить блокировки без внешних концевиков.

Характеристики

LM24-6 + СТЛ 07 рассчитан на заслонки до 1,2 м², время поворота — до 30 с. Масса — 9,7 кг, кабель 1 м, IP54, шум до 45 дБ. Оболочка защищает и от воспламенения горючей пыли.

Похожие модели

Модулирующий вариант с кронштейном — LM24-SR-6 с кронштейном, без оболочки — LM24-6. Аналог в обычном корпусе — Siemens GAP191.1E.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо Взрывозащищённый электропривод BVM LM24-6 + СТЛ 07.

Ставится вместо этой моделисмахните вбок → Те же 6 Нм · 24 В · реверсивный
Взрывозащищённый электропривод BVM LM24-SR-6 + СТЛ 07 6 Нм · 24 В · реверсивный 49 290 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 24 В
Взрывозащищённый электропривод BVM LM230-6 + СТЛ 07 6 Нм · 230 В · реверсивный 48 350 ₽ Взрывозащищённый электропривод BVM LM230-SR-6 + СТЛ 07 6 Нм · 230 В · реверсивный 49 450 ₽
Нужен другой моментсмахните вбок → Линейка BVM на 24 В, без пружины
10 Нм Взрывозащищённый электропривод BVM BLE24-10 + СТЛ 07 10 Нм · 24 В · реверсивный 47 650 ₽ 15 Нм Взрывозащищённый электропривод BVM BLE24-15 + СТЛ 07 15 Нм · 24 В · реверсивный 48 340 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: BVM LM24-6 + СТЛ 07

BVM LM24-6 + СТЛ 07 — реверсивный привод без пружины: заслонка перемещается двигателем в обе стороны, а при снятии питания остаётся в текущем положении. Такой привод подходит для регулирующих и отсечных заслонок, которым не нужно само закрываться при обесточивании.

Питание — AC/DC 24 В (переменный или постоянный ток). Управление двух- или трёхпозиционное: команды «открыть/закрыть» либо остановка в промежуточном положении.

Крутящий момент — 6 Нм, ориентир по площади — 1,2 м². Посадка на ось: круглая Ø10…12 мм или квадрат 8×8…12×12 мм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход не более чем за 30 с. Это быстрый ход: он нужен, когда положение должно меняться почти сразу за командой.

Привод установлен во взрывозащищённую оболочку СТЛ 07 — такой узел ставят во взрывоопасных зонах, на которые рассчитана маркировка оболочки. Кабели заводятся через взрывозащищённые кабельные вводы, вал выведен через проходной взрывозащищённый валик.

По данным каталога главное отличие — питание: BVM LM24-6 + СТЛ 07 рассчитан на 24 В, а BVM LM230-6 + СТЛ 07 — на 230 В. Остальные параметры сверяют по карточкам обеих моделей: BVM LM230-6 + СТЛ 07.
