Взрывозащищённый BVM LM230-6 + СТЛ 07 / LM230-SR-6 + СТЛ 07 / LM24-6 + СТЛ 07
Взрывозащищённый BVM LM230-SR-6 + СТЛ 07 / LM24-6 + СТЛ 07 / LM24-SR-6 + СТЛ 07
Взрывозащищённая BVM СТЛ 07 / LM230-6 + СТЛ 07 / LM230-SR-6 + СТЛ 07

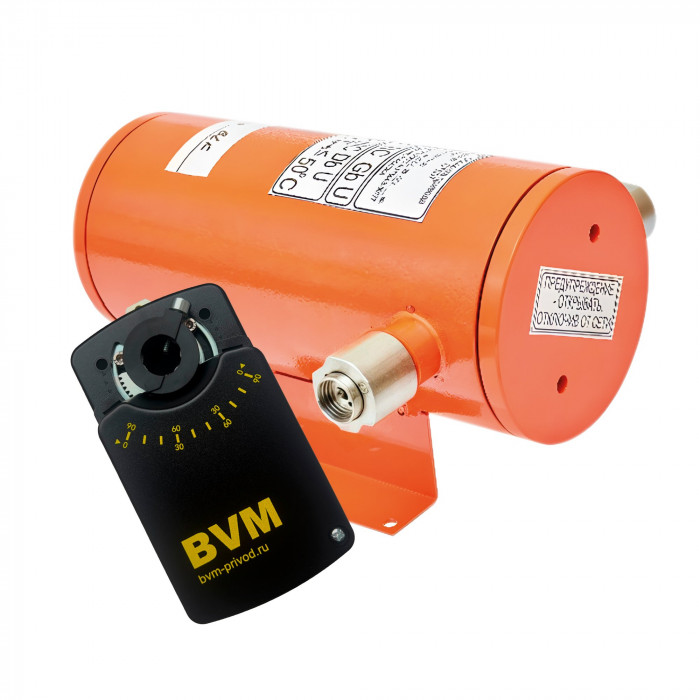

Взрывозащищённый электропривод BVM LM230-SR-6 + СТЛ 07

49 450 ₽

  • 6 НмКрутящий момент
  • 230 ВПитание
  • НетПружинный возврат
  • ВентиляцияНазначение

BVM LM230-SR-6 + СТЛ 07 — модулирующий привод воздушной заслонки в оболочке взрывозащищённого исполнения: 6 Нм, AC 230 В, сигнал и обратная связь 0(2)…10 В или 0(4)…20 мА, до 1,2 м².

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
BVMВсе приводы BVM146 моделей в каталоге
Артикул: LM230-SR-6 + СТЛ 07 Категория:

Технические характеристики LM230-SR-6 + СТЛ 07

Крутящий момент6 Нм
Напряжение питания230 В AC
Возвратная пружинанет
Назначениевоздушные заслонки вентиляции
Управление0(2)…10В/0(4)…20мА
Сигнал положения0(2)…10В/0(4)…20мА
Время поворота двигателем≤ 30 с
Площадь заслонки≤ 1,2 м²
Угол поворота−5…90/95°
Присоединение к валу○10…12 мм□8×8…12×12 мм
Вспомогательные выключатели1 мА…3А(0,5А), 250В (настраивается 0…100%)
Степень защитыIP54
Температура эксплуатации−30…+50 °C
Потребляемая мощность3,0/0,5 Вт
Вес9,8 кг

Паспортные данные

Вес 9,8 кг
Влажность 5%…95% без конденсата
Время поворота (двигатель) ≤ 30 сек
Вспомогательный переключатель 230B 1 мА…3А(0,5А), 250В (настраивается 0…100%)
Крутящий момент 6 Нм
Наличие термодатчика Нет
Напряжение питания AC 230 B
Номинально вспомогательный выключатель АС 250 В резист.(индукт.) 1 mA ~ 3(1,5)A
Потребляемая мощность (вращение/удержание) 3,0/0,5 Вт
Размер оси заслонки ○10…12мм□8х8…12х12мм
Рекомендуемая площадь заслонки ≤ 1,2 м²
Сигнал обратной связи 0(2)…10В/0(4)…20мА
Соединительный кабель 1 м
Степень пыле- и влагозащиты IP 54
Температура хранения -30…+80°С
Температура эксплуатации -30…+50°С
Тип Взрывозащищённый электропривод
Тип привода Реверсивный
Угол поворота/макс −5…90/95°
Угол срабатывания вспомогательных переключателей 1х10° 2х80°
Управляющий сигнал 0(2)…10В/0(4)…20мА
Уровень шума ≤ 45 дБ
Частота 50…60 Гц

BVM LM230-SR-6 + СТЛ 07 — модулирующий привод воздушной заслонки на 6 Нм в оболочке взрывозащищённого исполнения. Питание AC 230 В, заслонки до 1,2 м².

Регулирование в защищённом исполнении

Оболочка выполнена во взрывозащищённом исполнении и защищает от воспламенения горючей пыли. Внутри — реверсивный привод с аналоговым управлением 0(2)…10 В или 0(4)…20 мА и обратной связью. Такой комплект ставят на регулирующие заслонки, когда объект требует защищённого исполнения; применимость в конкретной зоне определяет проект.

Характеристики

LM230-SR-6 + СТЛ 07 поворачивает заслонку за время до 30 с. Два вспомогательных переключателя настраиваются в диапазоне 0…100%. Посадка — круглая ось 10…12 мм или квадрат 8×8…12×12 мм. Масса — 9,8 кг, IP54, эксплуатация от −30 до +50 °C.

Похожие модели

Без оболочки — LM230-SR-6, двухпозиционный взрывозащищённый — LM230-6 + СТЛ 07. Подбор — приводы 230 В.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо Взрывозащищённый электропривод BVM LM230-SR-6 + СТЛ 07.

Ставится вместо этой моделисмахните вбок → Те же 6 Нм · 230 В · реверсивный
Взрывозащищённый электропривод BVM LM230-6 + СТЛ 07 6 Нм · 230 В · реверсивный 48 350 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 230 В
Взрывозащищённый электропривод BVM LM24-6 + СТЛ 07 6 Нм · 24 В · реверсивный 47 750 ₽ Взрывозащищённый электропривод BVM LM24-SR-6 + СТЛ 07 6 Нм · 24 В · реверсивный 49 290 ₽
Нужен другой моментсмахните вбок → Линейка BVM на 230 В, без пружины
10 Нм Взрывозащищённый электропривод BVM BLE230-10 + СТЛ 07 10 Нм · 230 В · реверсивный 48 130 ₽ 15 Нм Взрывозащищённый электропривод BVM BLE230-15 + СТЛ 07 15 Нм · 230 В · реверсивный 48 640 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: BVM LM230-SR-6 + СТЛ 07

BVM LM230-SR-6 + СТЛ 07 — реверсивный привод без пружины: заслонка перемещается двигателем в обе стороны, а при снятии питания остаётся в текущем положении. Такой привод подходит для регулирующих и отсечных заслонок, которым не нужно само закрываться при обесточивании.

Питание — AC 230 В. Управление плавное (модулирующее): положение задаётся аналоговым сигналом 0(2)…10В или 0(4)…20мА. Обратная связь по положению — 0(2)…10В/0(4)…20мА.

Крутящий момент — 6 Нм, ориентир по площади — 1,2 м². Посадка на ось: круглая Ø10…12 мм или квадрат 8×8…12×12 мм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход не более чем за 30 с. Это быстрый ход: он нужен, когда положение должно меняться почти сразу за командой.

Привод установлен во взрывозащищённую оболочку СТЛ 07 — такой узел ставят во взрывоопасных зонах, на которые рассчитана маркировка оболочки. Кабели заводятся через взрывозащищённые кабельные вводы, вал выведен через проходной взрывозащищённый валик.

По данным каталога главное отличие — питание: BVM LM230-SR-6 + СТЛ 07 рассчитан на 230 В, а BVM LM24-SR-6 + СТЛ 07 — на 24 В. Остальные параметры сверяют по карточкам обеих моделей: BVM LM24-SR-6 + СТЛ 07.
