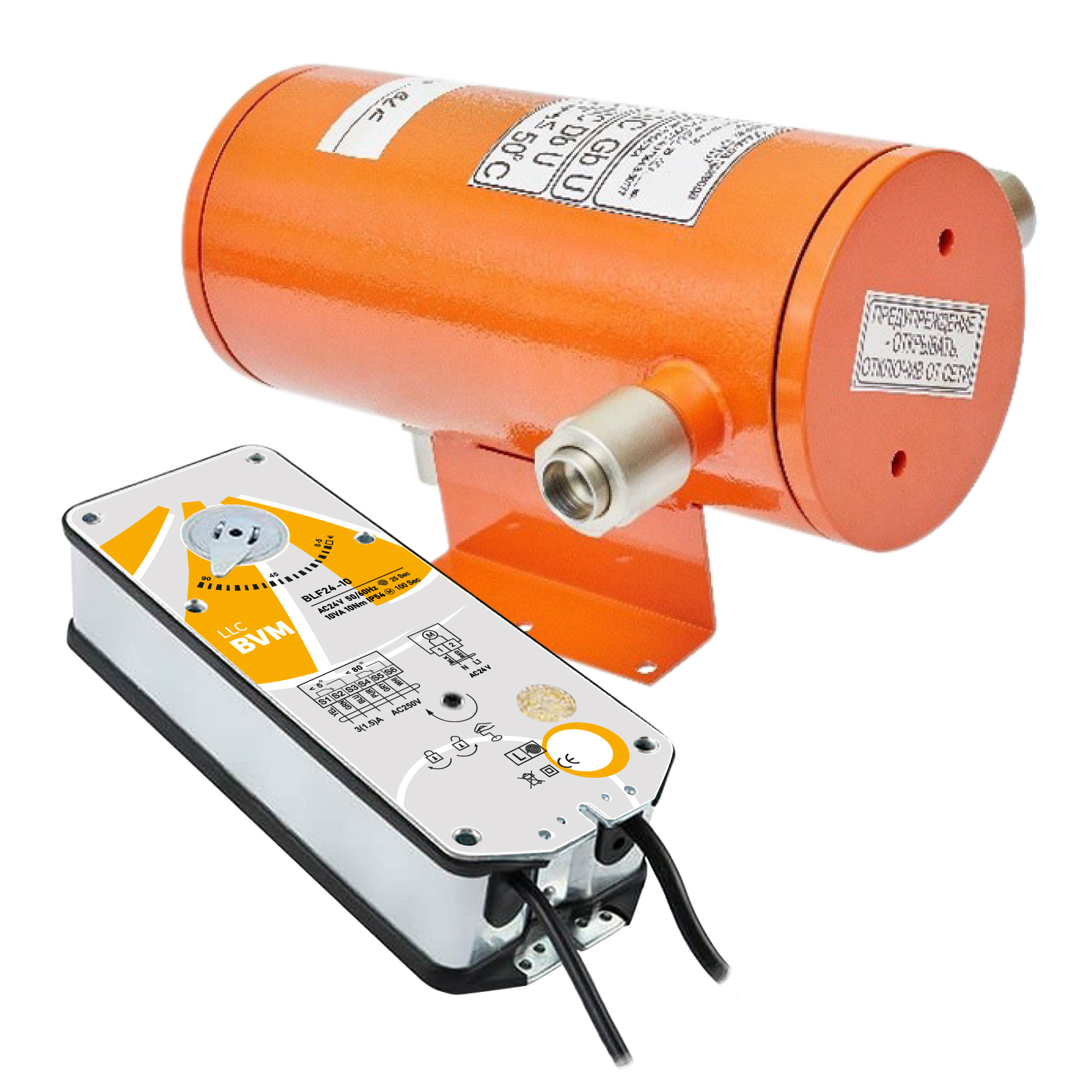

Взрывозащищённый электропривод BVM BLF24-10 + СТЛ 07

Взрывозащищённый электропривод BVM BLF24-10 + СТЛ 07

50 440 ₽

  • 10 НмКрутящий момент
  • 24 ВПитание
  • ЕстьПружинный возврат
  • ВентиляцияНазначение

BVM BLF24-10 + СТЛ 07 — электропривод воздушной заслонки с возвратной пружиной и питанием AC/DC 24 В в стальной оболочке взрывозащищённого исполнения: 10 Нм, заслонки до 2 м².

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
BVMВсе приводы BVM146 моделей в каталоге
Артикул: BLF24-10 + СТЛ 07 Категория:

Технические характеристики BLF24-10 + СТЛ 07

Крутящий момент10 Нм
Напряжение питания24 В AC/DC
Возвратная пружинаесть
Назначениевоздушные заслонки вентиляции
Управление2-х позиционный
Время поворота двигателем≤ 85 с
Время возврата пружиной≤ 20 с
Площадь заслонки≤ 2 м²
Угол поворота−5…90/95°
Присоединение к валу□12×12
Вспомогательные выключатели3А, АС 230В
Степень защитыIP54
Температура эксплуатации−30…+50 °C
Потребляемая мощность5,0/3,0 Вт
Вес11,6 кг

Паспортные данные

Вес 11,6 кг
Влажность 5%…95% без конденсата
Время поворота (двигатель) ≤ 85 сек
Время поворота (пружина) ≤ 20 сек
Вспомогательный переключатель 230B 3А, АС 230В
Крутящий момент 10 Нм
Наличие термодатчика Нет
Напряжение питания AC/DC24V
Номинально вспомогательный выключатель АС 250 В резист.(индукт.) 1 mA ~ 3(1,5)A
Потребляемая мощность (вращение/удержание) 5,0/3,0 Вт
Размер оси заслонки □12х12
Рекомендуемая площадь заслонки ≤ 2 м²
Соединительный кабель 1 м
Степень пыле- и влагозащиты IP 54
Температура хранения -40°…+70°С
Температура эксплуатации -30°…+50°С
Тип Взрывозащищённый электропривод
Тип привода Пружинный возврат
Угол поворота/макс −5…90/95°
Угол срабатывания вспомогательных переключателей 1х5° 2х80°
Управляющий сигнал 2-х позиционный
Уровень шума ≤ 45 дБ
Частота 50…60Гц

BVM BLF24-10 + СТЛ 07 — электропривод с пружинным возвратом на 10 Нм для заслонок до 2 м². Питание AC/DC 24 В, привод установлен в стальную взрывозащищённую оболочку.

Подключение

Кабели питания и сигналов заводятся через два взрывозащищённых кабельных ввода в клеммный отсек под отдельной крышкой. Внутри — клеммная колодка, к которой подключены провода привода длиной 1 м и контакты двух вспомогательных переключателей. Такая компоновка позволяет обслуживать соединения, не разбирая оболочку целиком.

Характеристики

Ход двигателем у BLF24-10 + СТЛ 07 — до 85 с, возврат пружиной — до 20 с. Потребление 5,0/3,0 Вт при вращении и удержании. Корпус оболочки — сталь 10 ГОСТ 1050-74, степень защиты IP54, уровень шума до 45 дБ.

Похожие модели

На 15 Нм — BLF24-15 + СТЛ 07, без оболочки — BLF24-10. Аналог в обычном корпусе — Belimo NF24A.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо Взрывозащищённый электропривод BVM BLF24-10 + СТЛ 07.

Тот же привод на другом питаниисмахните вбок → Если на объекте не 24 В
Взрывозащищённый электропривод BVM BLF230-10 + СТЛ 07 10 Нм · 230 В · пружина 54 890 ₽
Нужен другой моментсмахните вбок → Линейка BVM на 24 В, с пружиной
5 Нм Взрывозащищённый электропривод BVM BLF24-05 + СТЛ 07 5 Нм · 24 В · пружина 48 430 ₽ 15 Нм Взрывозащищённый электропривод BVM BLF24-15 + СТЛ 07 15 Нм · 24 В · пружина 55 800 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: BVM BLF24-10 + СТЛ 07

Да. Двигатель открывает заслонку и одновременно взводит пружину, а при снятии питания пружина возвращает заслонку в исходное положение. Возврат пружиной занимает не дольше 20 с. Так заслонку наружного воздуха или приточного клапана закрывают при остановке установки и при обесточивании.

Питание — AC/DC 24 В (переменный или постоянный ток). Управление двухпозиционное — открыто/закрыто.

Крутящий момент — 10 Нм, ориентир по площади — 2 м². Посадка на ось: квадрат 12×12. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход не более чем за 85 с, пружина возвращает заслонку не более чем за 20 с. Это время закладывают в настройки контроллера: таймаут аварии не должен быть короче хода.

Привод установлен во взрывозащищённую оболочку СТЛ 07 — такой узел ставят во взрывоопасных зонах, на которые рассчитана маркировка оболочки. Кабели заводятся через взрывозащищённые кабельные вводы, вал выведен через проходной взрывозащищённый валик.

По данным каталога главное отличие — питание: BVM BLF24-10 + СТЛ 07 рассчитан на 24 В, а BVM BLF230-10 + СТЛ 07 — на 230 В. Остальные параметры сверяют по карточкам обеих моделей: BVM BLF230-10 + СТЛ 07.
