Взрывозащищённый электропривод BVM BLF230-10 + СТЛ 07

Взрывозащищённый электропривод BVM BLF230-10 + СТЛ 07

54 890 ₽

  • 10 НмКрутящий момент
  • 230 ВПитание
  • ЕстьПружинный возврат
  • ВентиляцияНазначение

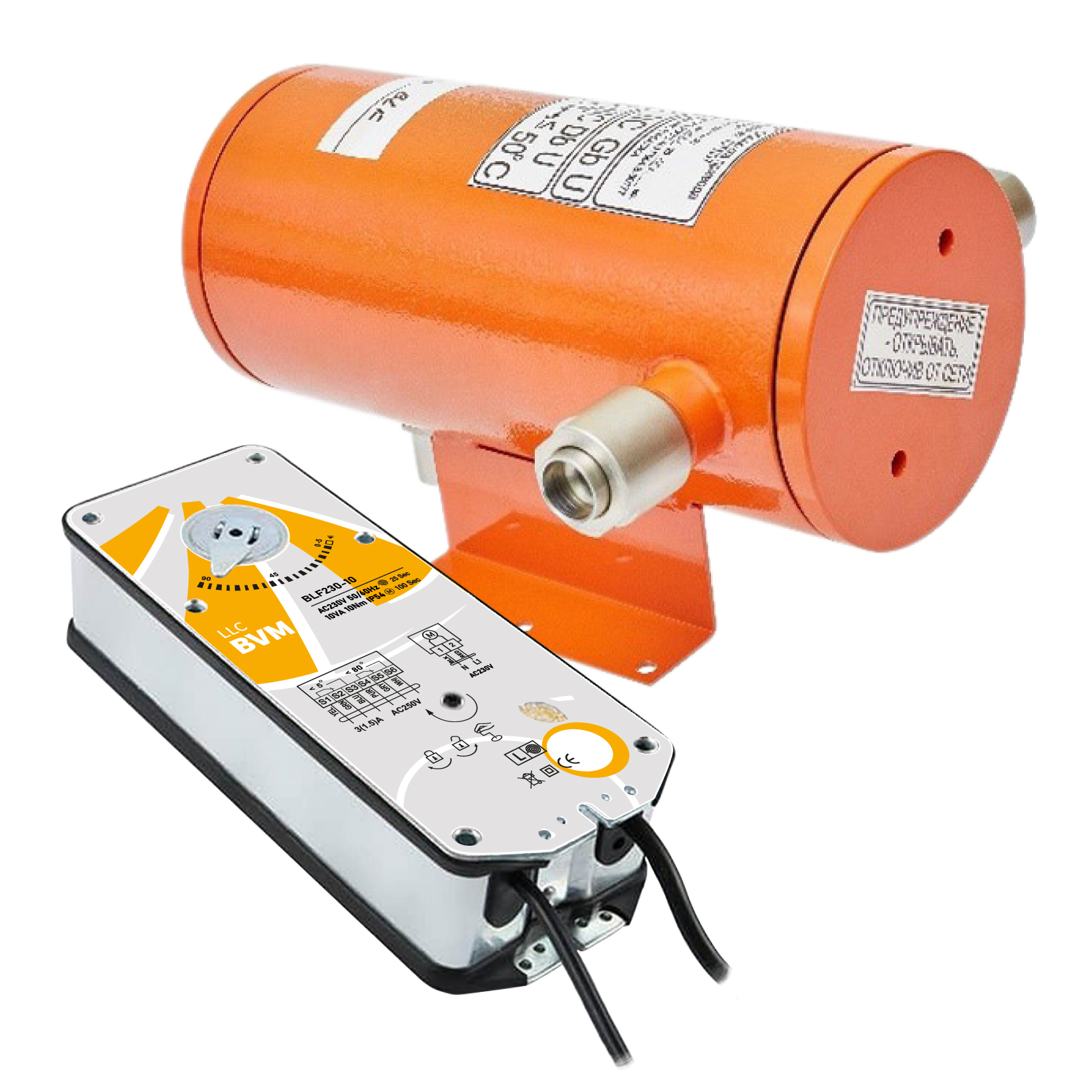

BVM BLF230-10 + СТЛ 07 — комплект из привода с пружинным возвратом на 10 Нм и стальной взрывозащищённой оболочки для взрывоопасных зон: AC 230 В, двухпозиционное управление, заслонки до 2 м².

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
BVMВсе приводы BVM146 моделей в каталоге
Артикул: BLF230-10 + СТЛ 07 Категория:

Технические характеристики BLF230-10 + СТЛ 07

Крутящий момент10 Нм
Напряжение питания230 В AC
Возвратная пружинаесть
Назначениевоздушные заслонки вентиляции
Управление2-х позиционный
Время поворота двигателем≤ 85 с
Время возврата пружиной≤ 20 с
Площадь заслонки≤ 2 м²
Угол поворота−5…90/95°
Присоединение к валу□12×12
Вспомогательные выключатели3А, АС 230В
Степень защитыIP54
Температура эксплуатации−30…+50 °C
Потребляемая мощность5,0/3,0 Вт
Вес11,6 кг

Паспортные данные

Вес 11,6 кг
Влажность 5%…95% без конденсата
Время поворота (двигатель) ≤ 85 сек
Время поворота (пружина) ≤ 20 сек
Вспомогательный переключатель 230B 3А, АС 230В
Крутящий момент 10 Нм
Наличие термодатчика Нет
Напряжение питания AC230V
Номинально вспомогательный выключатель АС 250 В резист.(индукт.) 1 mA ~ 3(1,5)A
Потребляемая мощность (вращение/удержание) 5,0/3,0 Вт
Размер оси заслонки □12х12
Рекомендуемая площадь заслонки ≤ 2 м²
Соединительный кабель 1 м
Степень пыле- и влагозащиты IP 54
Температура хранения -40°…+70°С
Температура эксплуатации -30°…+50°С
Тип Взрывозащищённый электропривод
Тип привода Пружинный возврат
Угол поворота/макс −5…90/95°
Угол срабатывания вспомогательных переключателей 1х5° 2х80°
Управляющий сигнал 2-х позиционный
Уровень шума ≤ 45 дБ
Частота 50…60Гц

BVM BLF230-10 + СТЛ 07 — привод воздушной заслонки на 10 Нм с возвратной пружиной в стальной взрывозащищённой оболочке. Питание AC 230 В, заслонки площадью до 2 м².

Где применяют

Комплект рассчитан на вентиляцию помещений, где возможны горючие газы или пыль: окрасочные камеры, склады ЛВЖ, насосные нефтепродуктов, производства с мелкодисперсной горючей пылью. Оболочка изолирует привод от среды, а на вал заслонки вращение передаётся через проходной валик.

Параметры

В комплекте BLF230-10 + СТЛ 07 мотор открывает заслонку не дольше 85 с, пружина закрывает не дольше 20 с. Два вспомогательных переключателя (на 5° и 80°), ось 12 × 12 мм, потребление 5,0/3,0 Вт. Масса — 11,6 кг, диапазон температур −30…+50 °C.

Похожие модели

На 5 Нм — BLF230-05 + СТЛ 07, без оболочки — BLF230-10.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо Взрывозащищённый электропривод BVM BLF230-10 + СТЛ 07.

Тот же привод на другом питаниисмахните вбок → Если на объекте не 230 В
Взрывозащищённый электропривод BVM BLF24-10 + СТЛ 07 10 Нм · 24 В · пружина 50 440 ₽
Нужен другой моментсмахните вбок → Линейка BVM на 230 В, с пружиной
5 Нм Взрывозащищённый электропривод BVM BLF230-05 + СТЛ 07 5 Нм · 230 В · пружина 48 780 ₽ 15 Нм Взрывозащищённый электропривод BVM BLF230-15 + СТЛ 07 15 Нм · 230 В · пружина 56 270 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: BVM BLF230-10 + СТЛ 07

Да. Двигатель открывает заслонку и одновременно взводит пружину, а при снятии питания пружина возвращает заслонку в исходное положение. Возврат пружиной занимает не дольше 20 с. Так заслонку наружного воздуха или приточного клапана закрывают при остановке установки и при обесточивании.

Питание — AC 230 В. Управление двухпозиционное — открыто/закрыто.

Крутящий момент — 10 Нм, ориентир по площади — 2 м². Посадка на ось: квадрат 12×12. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход не более чем за 85 с, пружина возвращает заслонку не более чем за 20 с. Это время закладывают в настройки контроллера: таймаут аварии не должен быть короче хода.

Привод установлен во взрывозащищённую оболочку СТЛ 07 — такой узел ставят во взрывоопасных зонах, на которые рассчитана маркировка оболочки. Кабели заводятся через взрывозащищённые кабельные вводы, вал выведен через проходной взрывозащищённый валик.

По данным каталога главное отличие — питание: BVM BLF230-10 + СТЛ 07 рассчитан на 230 В, а BVM BLF24-10 + СТЛ 07 — на 24 В. Остальные параметры сверяют по карточкам обеих моделей: BVM BLF24-10 + СТЛ 07.
