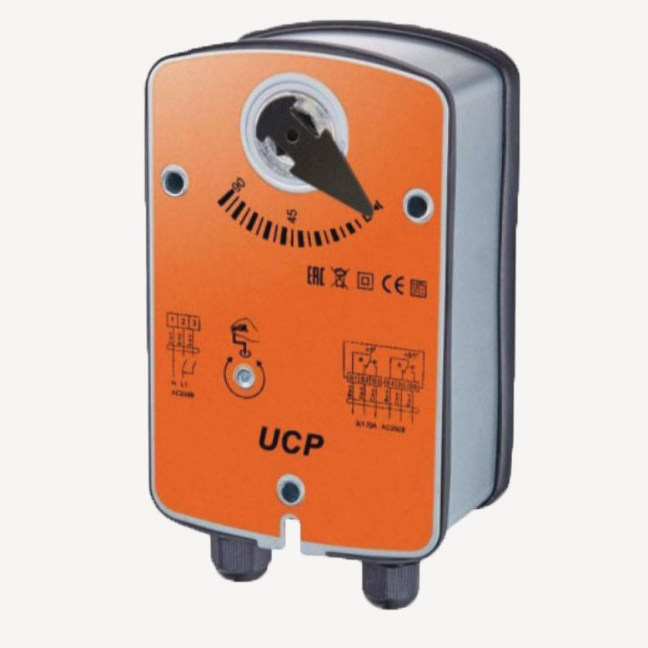

Электропривод UCP UE(24)-10T

Электропривод UCP UE(24)-10T

15 600 ₽

  • 10 НмКрутящий момент
  • 24 ВПитание
  • НетПружинный возврат
  • ПротивопожарныеНазначение

UCP UE(24)-10T — низковольтный реверсивный привод противопожарных клапанов до 2 м²: 10 Нм, AC/DC 24 В, двух- или трёхпозиционное управление, расчётная мощность 10,0 ВА, масса 1,8 кг.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
UCPВсе приводы UCP45 моделей в каталоге
Артикул: UE(24)-10T Категория:

Технические характеристики UE(24)-10T

Крутящий момент10 Нм
Напряжение питания24 В AC/DC
Возвратная пружинанет
Назначениеогнезадерживающие клапаны
Управлениедвухпозиционный открыто-закрыто
Время поворота двигателем50…70 с
Площадь заслонкидо 2 м²
Угол поворота0…90° (макс. 95°)
Присоединение к валуØ8 … 10 мм
Вспомогательные выключатели3(1,5) А / АС 250 В
Степень защитыIP54
Температура эксплуатации−20…+50 °C
Потребляемая мощность10,0 ВА
Вес1,8 кг

Паспортные данные

В комплекте привод с кабелем 1 метр
Вес 1,8 кг
Влажность 5~95% RH без конденсации
Диаметр вала Ø8 … 10 мм
Индикация положения механический указатель
Класс защиты II/IP 54
Крутящий момент 10 Нм
Направление вращения определяется стороной монтажа
Напряжение питания AC/DC24V
Переключатели SPDT 3(1,5) А / АС 250 V
Рабочее время 50…70 сек/<20 с
Расчетная мощность 10,0 ВА
Рекомендуемая площадь заслонки до 2 м²
Срок службы полных циклов открыто-закрыто 60 000
Степень пыле- и влагозащиты IP54
Температура эксплуатации -20…+50° С
Тип Электропривод
Тип привода Реверсивный возврат
Угол поворота/макс 0…90° (макс. 95°)
Управление двухпозиционный открыто-закрыто
Управляющий сигнал 2-х/3-х позиционный
Уровень шума < 45 дБ

UCP UE(24)-10T — реверсивный электропривод противопожарного клапана на 10 Нм с питанием AC/DC 24 В. Клапаны до 2 м², возвратной пружины нет.

Управление от шкафа автоматики

Привод питают и управляют от шкафа противопожарной автоматики: по команде системы он открывает или закрывает клапан двигателем. Два переключателя SPDT возвращают в шкаф сигналы положения, по которым система контролирует выполнение команды. Расчётная мощность 10,0 ВА нужна для подбора блока питания 24 В.

Характеристики

UE(24)-10T проходит ход за 50…70 с. Вал — круглый 8…10 мм, направление вращения выбирают стороной монтажа. Масса — 1,8 кг, IP54, кабель 1 м, механический указатель положения.

Похожие модели

На 230 В — UE(230)-10T, на 15 Нм — UE(24)-15T. Аналог — Ellar EL10RE24.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо UCP UE(24)-10T.

Ставится вместо этой моделисмахните вбок → Те же 10 Нм · 24 В · реверсивный
Nanotek NANOTEK BLE 24 B (10 Нм) 10 Нм · 24 В · реверсивный 3 760 ₽ Hoocon Hoocon SA10MU24-DS 10Нм 24В реверсивный 10 Нм · 24 В · реверсивный 3 980 ₽ Ellar ELLAR EL10RE24 10Нм/24В управления противопожарными клапанами 10 Нм · 24 В · реверсивный 4 299 ₽ Dastech Dastech FS-10N24S 10Нм/24В клапанов дымоудаления 10 Нм · 24 В · реверсивный 4 320 ₽ BVM BVM BLE24-10 10 Нм · 24 В · реверсивный 6 490 ₽ BVM BVM NM24-10 10 Нм · 24 В · реверсивный 6 500 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 24 В
UCP UE(230)-10T 10 Нм · 230 В · реверсивный 15 610 ₽
Нужен другой моментсмахните вбок → Линейка UCP на 24 В, без пружины
5 Нм UCP LEC-24-05 5 Нм · 24 В · реверсивный 28 530 ₽ 15 Нм UCP UE(24)-15T 15 Нм · 24 В · реверсивный 16 280 ₽ 20 Нм UCP REC-24-20 20 Нм · 24 В · реверсивный 32 630 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: UCP UE(24)-10T

UCP UE(24)-10T — реверсивный привод без пружины: заслонка перемещается двигателем в обе стороны, а при снятии питания остаётся в текущем положении. Такой привод подходит для регулирующих и отсечных заслонок, которым не нужно само закрываться при обесточивании.

Питание — AC/DC 24 В (переменный или постоянный ток). Управление двух- или трёхпозиционное: команды «открыть/закрыть» либо остановка в промежуточном положении.

Крутящий момент — 10 Нм, ориентир по площади — до 2 м². Посадка на ось: круглая Ø8 … 10 мм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход за 50–70 с. Контроллер должен ждать это время, прежде чем считать, что привод не отработал команду.

Да, 2 встроенных вспомогательных переключателя (3(1,5) А / AC 250 В). Они дают сухой контакт о положении клапана для щита автоматики или индикации.

Корпус IP54 защищает от пыли и брызг — для венткамер, технических помещений и воздуховодов внутри здания. Рабочая температура — от −20 до +50 °C.

По данным каталога главное отличие — питание: UCP UE(24)-10T рассчитан на 24 В, а UCP UE(230)-10T — на 230 В. Остальные параметры сверяют по карточкам обеих моделей: UCP UE(230)-10T.
