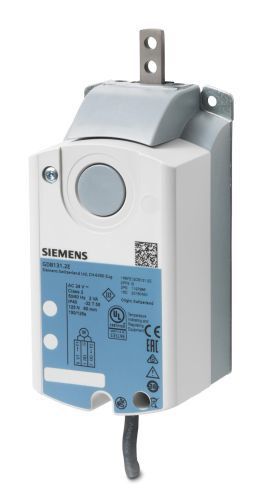

Электропривод Siemens GDB163.2E

Электропривод Siemens GDB163.2E

21 310 ₽

  • 24 ВПитание
  • НетПружинный возврат
  • ВентиляцияНазначение

Siemens GDB163.2E — линейный электропривод с модулирующим управлением для рычажных механизмов заслонок: усилие 125 Н, ход до 60 мм, питание AC 24 В, настраиваемый управляющий сигнал DC 0…35 В.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
SiemensВсе приводы Siemens145 моделей в каталоге
Артикул: BPZ:GDB163.2E Категория:

Технические характеристики GDB163.2E

Усилие125 Н
Напряжение питания24 В AC
Возвратная пружинанет
Назначениевоздушные заслонки вентиляции
УправлениеDC 0…35 В настраиваемый
Время поворота двигателем150 с
Площадь заслонкидо 0,8 м²
Габариты68 × 152 × 59 мм

Паспортные данные

Время срабатывания (с) 150
Максимальное линейное перемещение, мм 60
Модель BPZ:GDB163.2E
Напряжение (В) AC 24
Номинальное усилие (Н) 125
Площадь заслонки, м² до 0,8
Размеры (Ш х В х Г), мм 68 x 152 x 59
Сигнал позиционирования DC 0…35 В настраиваемый

Siemens GDB163.2E — линейный привод с плавным управлением: усилие 125 Н, перемещение до 60 мм, питание AC 24 В. Управляющий сигнал настраивается в пределах DC 0…35 В.

Толкатель вместо вала

Линейный привод двигает шток вперёд и назад, поэтому его ставят туда, где у заслонки рычажный механизм или тяга, а не выведенная ось. Модулирующее исполнение выставляет толкатель пропорционально сигналу, и лопатки занимают нужный угол.

Гибкий вход

Настраиваемый диапазон сигнала упрощает стыковку с контроллерами, чей аналоговый выход отличается от стандартного. Для наладки предусмотрена кнопка расцепления передачи. Габариты GDB163.2E — 68 × 152 × 59 мм, кабель 0,9 м.

Похожие модели

Со стандартным входом — GDB161.2E, трёхточечный — GDB131.2E.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо Siemens GDB163.2E.

Ставится вместо этой моделисмахните вбок → Те же 24 В · реверсивный
Belimo Belimo LH24A60 24 В · реверсивный 12 710 ₽ Belimo Belimo LH24A100 24 В · реверсивный 12 710 ₽ Siemens GDB131.2E 24 В · реверсивный 13 220 ₽ Belimo Belimo LH24A200 24 В · реверсивный 13 270 ₽ Belimo Belimo LH24A300 24 В · реверсивный 13 760 ₽ Siemens GLB131.2E 24 В · реверсивный 15 350 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 24 В
Siemens GDB331.2E 230 В · реверсивный 13 190 ₽ Siemens GLB331.2E 230 В · реверсивный 15 350 ₽ Siemens GDB336.2E 230 В · реверсивный 16 080 ₽
Нужен другой моментсмахните вбок → Линейка Siemens на 24 В, без пружины
1,5 Нм Siemens GXD131.1A 1,5 Нм · 24 В · реверсивный 8 800 ₽ 2 Нм Siemens GSD141.1A (S55499-D281) 2 Нм · 24 В · реверсивный 11 030 ₽ 5 Нм Siemens GDA141.1E (S55499-D688) 5 Нм · 24 В · реверсивный 11 340 ₽ 6 Нм Siemens GAP191.1E 6 Нм · 24 В · реверсивный 29 670 ₽ 10 Нм Siemens GLA141.1E (S55499-D691) 10 Нм · 24 В · реверсивный 13 090 ₽ 15 Нм Siemens GEB161.1E/MO (S55499-D298) 15 Нм · 24 В · реверсивный 39 610 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: Siemens GDB163.2E

Нет, Siemens GDB163.2E — реверсивный привод без пружины: заслонка перемещается двигателем в обе стороны, а при снятии питания остаётся в текущем положении. Такой привод подходит для регулирующих и отсечных заслонок, которым не нужно само закрываться при обесточивании.

Siemens GDB163.2E — линейный привод: усилие 125 Н, ход до 60 мм, заслонки около 0,8 м². Его ставят, когда заслонка управляется через рычаг или тягу, а не напрямую с оси.

Двигатель проходит полный ход за 150 с. Контроллер должен ждать это время, прежде чем считать, что привод не отработал команду.

Да, кнопка расцепления редуктора позволяет повернуть заслонку вручную — например, при пусконаладке или без питания.

По данным каталога главное отличие — момент: 0 Нм у Siemens GDB163.2E против 5 Нм у Siemens GDB141.1E. Остальные параметры сверяют по карточкам обеих моделей: Siemens GDB141.1E.
