Электропривод Siemens GDB336.2E

Электропривод Siemens GDB336.2E

16 080 ₽

  • 230 ВПитание
  • НетПружинный возврат
  • ВентиляцияНазначение

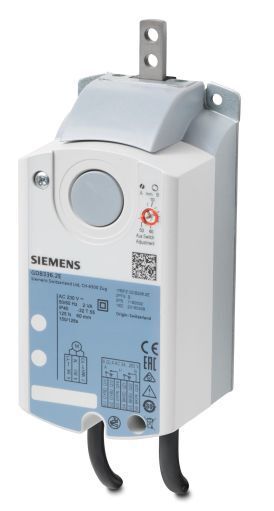

Siemens GDB336.2E — сетевой линейный электропривод для рычажных механизмов заслонок: усилие 125 Н, перемещение до 60 мм, трёхточечное управление, два встроенных вспомогательных переключателя.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
SiemensВсе приводы Siemens145 моделей в каталоге
Артикул: BPZ:GDB336.2E Категория:

Технические характеристики GDB336.2E

Усилие125 Н
Напряжение питания230 В AC
Возвратная пружинанет
Назначениевоздушные заслонки вентиляции
Управление3-точечный
Время поворота двигателем150 с
Площадь заслонкидо 0,8 м²
Вспомогательные выключатели2
Габариты68 × 152 × 59 мм

Паспортные данные

Время срабатывания (с) 150
Вспомогательные переключатели 2
Максимальное линейное перемещение, мм 60
Модель BPZ:GDB336.2E
Напряжение (В) AC 230
Номинальное усилие (Н) 125
Площадь заслонки, м² до 0,8
Размеры (Ш х В х Г), мм 68 x 152 x 59
Сигнал позиционирования 3-точечный

Siemens GDB336.2E — линейный привод на 125 Н с питанием AC 230 В, трёхточечным управлением и двумя вспомогательными переключателями. Ход толкателя — до 60 мм.

Контакты на линейном ходе

Переключатели срабатывают в заданных точках перемещения и дают сетевой схеме сигнал о положении механизма. С ними строят блокировки вентилятора и индикацию на щите, не устанавливая отдельных концевиков на тягу заслонки.

Данные

Время срабатывания — 150 с, заслонки до 0,8 м². У GDB336.2E стальное основание, пластиковый корпус 68 × 152 × 59 мм и кнопка ручного расцепления передачи, соединительный кабель 0,9 м.

Похожие модели

Без переключателей — GDB331.2E, поворотный сетевой — S55499-D187.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо Siemens GDB336.2E.

Ставится вместо этой моделисмахните вбок → Те же 230 В · реверсивный
Siemens GDB331.2E 230 В · реверсивный 13 190 ₽ Belimo Belimo LH230A60 230 В · реверсивный 13 220 ₽ Belimo Belimo LH230A100 230 В · реверсивный 13 270 ₽ Belimo Belimo LH230A200 230 В · реверсивный 13 820 ₽ Belimo Belimo LH230A300 230 В · реверсивный 14 050 ₽ Siemens GLB331.2E 230 В · реверсивный 15 350 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 230 В
Siemens GDB131.2E 24 В · реверсивный 13 220 ₽ Siemens GLB131.2E 24 В · реверсивный 15 350 ₽ Siemens GLB136.2E 24 В · реверсивный 18 260 ₽
Нужен другой моментсмахните вбок → Линейка Siemens на 230 В, без пружины
1,5 Нм Siemens GXD331.1A 1,5 Нм · 230 В · реверсивный 8 820 ₽ 2 Нм Siemens GSD341.1A (S55499-D282) 2 Нм · 230 В · реверсивный 10 890 ₽ 5 Нм Siemens GDB341.1E (S55499-D187) 5 Нм · 230 В · реверсивный 11 960 ₽ 10 Нм Siemens GLB341.1E (S55499-D195) 10 Нм · 230 В · реверсивный 14 630 ₽ 20 Нм Siemens GEB341.1E (S55499-D336) 20 Нм · 230 В · реверсивный 18 980 ₽ 25 Нм Siemens GBB331.1E 25 Нм · 230 В · реверсивный 24 320 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: Siemens GDB336.2E

Нет, Siemens GDB336.2E — реверсивный привод без пружины: заслонка перемещается двигателем в обе стороны, а при снятии питания остаётся в текущем положении. Такой привод подходит для регулирующих и отсечных заслонок, которым не нужно само закрываться при обесточивании.

Питание — AC 230 В. Управление трёхпозиционное: контроллер может остановить привод в промежуточном положении.

Siemens GDB336.2E — линейный привод: усилие 125 Н, ход до 60 мм, заслонки около 0,8 м². Его ставят, когда заслонка управляется через рычаг или тягу, а не напрямую с оси.

Двигатель проходит полный ход за 150 с. Контроллер должен ждать это время, прежде чем считать, что привод не отработал команду.

Да, 2 встроенных вспомогательных переключателя. Они дают сухой контакт о положении заслонки для щита автоматики или индикации.

Да, кнопка расцепления редуктора позволяет повернуть заслонку вручную — например, при пусконаладке или без питания.

По данным каталога главное отличие — момент: 0 Нм у Siemens GDB336.2E против 5 Нм у Siemens GDB341.1E. Остальные параметры сверяют по карточкам обеих моделей: Siemens GDB341.1E.
