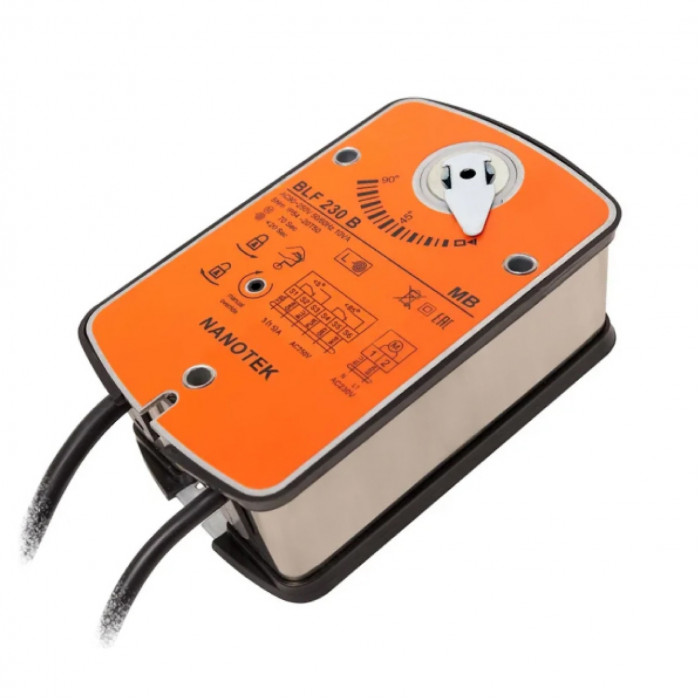

Электропривод Nanotek BLF230B 3.0 / BLF24B 3.0
Электропривод Nanotek BLF24B 3.0
Электропривод Nanotek BLF230B 3.0 / BLF24B 3.0 / LAB R-BLF230

Электропривод Nanotek BLF24B 3.0

7 400 ₽

  • 3 НмКрутящий момент
  • 24 ВПитание
  • ЕстьПружинный возврат
  • ПротивопожарныеНазначение

Nanotek BLF24B 3.0 — низковольтный электропривод огнезадерживающих клапанов с пружинным возвратом: 3 Нм, AC/DC 24 В, два контакта положения SPDT, ось 12 × 12 мм, класс защиты III, IP54.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
NanotekВсе приводы Nanotek36 моделей в каталоге
Артикул: BLF24B 3.0 Категория:

Технические характеристики BLF24B 3.0

Крутящий момент3 Нм
Напряжение питания24 В AC/DC
Возвратная пружинаесть
Назначениеогнезадерживающие клапаны
Управление2-х/3-х позиционный
Время поворота двигателем≤ 75 с
Время возврата пружиной≤ 25 с
Угол поворота5°…90°, настройка 5°…85° (шаг 5°)
Присоединение к валу12×12 мм, возможно 8×8 мм, 10×10 мм - (с переходником)
Вспомогательные выключатели2xSPDT, 3(1,5)А, 230В
Степень защитыIP54
Температура эксплуатации−20…+50 °C
Потребляемая мощность5/3 Вт
Вес1,3 кг

Паспортные данные

Вес 1,3 кг
Влажность 5%…95% без конденсата
Время поворота (двигатель) ≤ 75 сек
Время поворота (пружина) ≤ 25 сек
Класс защиты lll (низкое напряжение)
Крутящий момент 3 Нм
Напряжение питания AC/DC24V
Номинально вспомогательный выключатель АС 250 В резист.(индукт.) 2xSPDT, 3(1,5)А, 230В
Потребляемая мощность (вращение/удержание) 5/3 Вт
Размер оси заслонки 12х12 мм, возможно 8х8 мм, 10х10 мм — (с переходником)
Расчетная мощность 5,0 ВА
Соединительный кабель 1 м
Срок службы полных циклов открыто-закрыто 60 000
Степень пыле- и влагозащиты IP54
Температура хранения -30°…+80°С
Температура эксплуатации -20…+50° С
Тип Электропривод
Тип привода Пружинный возврат
Угол поворота/макс 5°…90°, настройка 5°…85° (шаг 5°)
Управляющий сигнал 2-х/3-х позиционный
Уровень шума макс. 45 дБ
Частота 50…60Гц

Nanotek BLF24B 3.0 — низковольтный привод с возвратной пружиной для противопожарных клапанов. Момент 3 Нм, питание AC/DC 24 В, два встроенных переключателя положения.

Для систем с питанием 24 В

Модули управления противопожарными клапанами обычно работают от резервированного источника 24 В. BLF24B 3.0 подключается к ним напрямую и относится к классу защиты III — безопасное сверхнизкое напряжение. Мотор открывает клапан не дольше чем за 75 с, при снятии питания пружина закрывает его максимум за 25 с.

Параметры

Контакты SPDT выдерживают до 3 А. Привод садится на квадрат 12 × 12 мм, через переходник — на 8 × 8 или 10 × 10 мм. Угол можно ограничить в диапазоне 5–85° с шагом 5°. Корпус IP54, масса 1,3 кг, кабель 1 м, потребление 5/3 Вт.

Аналоги

Сетевая версия — Nanotek BLF230B 3.0. Другие приводы на 3 Нм, 24 В — Hoocon SA3FU24-DS и BVM BLF24-03.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо Nanotek BLF24B 3.0.

Ставится вместо этой моделисмахните вбок → Те же 3 Нм · 24 В · пружина
Hoocon Hoocon SA3FU24-DS 3Нм 24В противопожарный 3 Нм · 24 В · пружина 3 780 ₽ NANOTEK BLF 24 B 3 (3 Нм) 3 Нм · 24 В · пружина 4 250 ₽ NANOTEK LF 24 B 3.0 (3 Нм) 3 Нм · 24 В · пружина 4 260 ₽ Dastech Dastech FR-03N24ST 3Нм/24В с термодатчиком 3 Нм · 24 В · пружина 4 560 ₽ Dastech Dastech FR-03N24S 3Нм/24В огнезадерживающих клапанов 3 Нм · 24 В · пружина 4 700 ₽ BVM BVM BLF24-03 3 Нм · 24 В · пружина 6 000 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 24 В
NANOTEK BLF 230 B 3 (3 Нм) 3 Нм · 230 В · пружина 4 250 ₽ NANOTEK LF 230 B 3 (3 Нм) 3 Нм · 230 В · пружина 4 270 ₽ Nanotek LF230B 3.0 3 Нм · 230 В · пружина 7 430 ₽
Нужен другой моментсмахните вбок → Линейка Nanotek на 24 В, с пружиной
5 Нм NANOTEK BLF 24 B (5 Нм) 5 Нм · 24 В · пружина 4 420 ₽ 15 Нм NANOTEK BF 24 B (15 Нм) 15 Нм · 24 В · пружина 8 100 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: Nanotek BLF24B 3.0

Да. Двигатель открывает клапан и одновременно взводит пружину, а при снятии питания пружина возвращает клапан в исходное положение. Возврат пружиной занимает не дольше 25 с. Это штатная схема для противопожарного клапана: он закрывается и при пропадании питания.

Питание — AC/DC 24 В (переменный или постоянный ток). Управление двух- или трёхпозиционное: команды «открыть/закрыть» либо остановка в промежуточном положении.

Крутящий момент — 3 Нм. Посадка на ось: 12×12 мм, возможно 8×8 мм, 10×10 мм (с переходником). Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход не более чем за 75 с, пружина возвращает клапан не более чем за 25 с. Это время закладывают в настройки контроллера: таймаут аварии не должен быть короче хода.

Да, 2 встроенных вспомогательных переключателя (3(1,5)А, 230В). Они дают сухой контакт о положении клапана для щита автоматики или индикации.

По данным каталога главное отличие — питание: Nanotek BLF24B 3.0 рассчитан на 24 В, а Nanotek BLF230B 3.0 — на 230 В. Остальные параметры сверяют по карточкам обеих моделей: Nanotek BLF230B 3.0.

По трём параметрам подбора — момент 3 Нм, питание 24 В, с возвратной пружиной — в каталоге совпадает Hoocon SA3FU24-DS. Перед заменой сверяют посадку на ось, схему управления и габариты.
