Электропривод BVM BLF24-05-T

8 060 ₽

  • 5 НмКрутящий момент
  • 24 ВПитание
  • ЕстьПружинный возврат
  • ПротивопожарныеНазначение

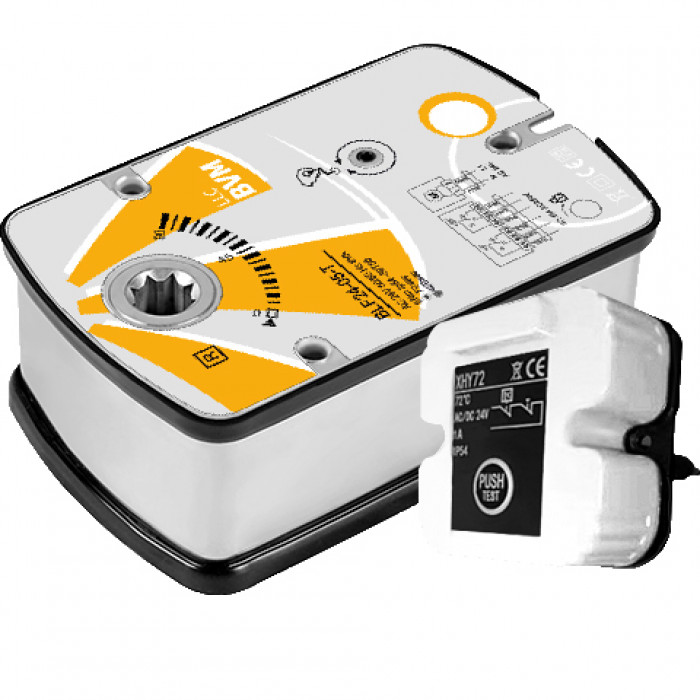

BVM BLF24-05-T — компактный электропривод противопожарных клапанов с пружинным возвратом и термодатчиком: 5 Нм, AC/DC 24 В, ход двигателем 70 с, возврат пружиной менее 20 с.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
BVMВсе приводы BVM146 моделей в каталоге
Артикул: BLF24-05-T Категория:

Технические характеристики BLF24-05-T

Крутящий момент5 Нм
Напряжение питания24 В AC/DC
Возвратная пружинаесть
Назначениеогнезадерживающие клапаны
Управление2-х позиционный
Время поворота двигателем70 с
Время возврата пружиной< 20 с
Площадь заслонки1 м²
Угол поворотамакс. 95°
Присоединение к валу□ 12×12
Вспомогательные выключатели1mA…3(1,5)A, AC250 В
Степень защитыIP54
Температура эксплуатации−20…+50 °C
Потребляемая мощность5,0/3,0 Вт
Вес1,5 кг

Паспортные данные

Вес 1,5 кг
Влажность 5%…95% без конденсата
Время поворота (двигатель) 70 сек
Время поворота (пружина) < 20 сек
Комплектность кронштейн и 2 винта для крепления привода на заслонку, ручка взвода привода, паспорт изделия
Крутящий момент 5 Нм
Наличие термодатчика Да
Напряжение питания AC/DC24V
Номинально вспомогательный выключатель АС 250 В резист.(индукт.) 1mA…3(1,5)A, AC250V
Потребляемая мощность (вращение/удержание) 5,0/3,0 Вт
Размер оси заслонки □ 12х12
Рекомендуемая площадь заслонки 1 м²
Соединительный кабель 1 м
Степень пыле- и влагозащиты IP 54
Температура хранения -40°…+70°С
Температура эксплуатации -20°…+50° С
Тип Электропривод
Тип привода Пружинный возврат
Угол поворота/макс макс. 95°
Угол срабатывания вспомогательных переключателей 5°…80°
Управляющий сигнал 2-х позиционный
Уровень шума max 45dB (двигатель), max 62dB (возврат пружины)
Частота 50…60Гц

BVM BLF24-05-T — электропривод противопожарного клапана на 5 Нм с возвратной пружиной, термодатчиком и питанием AC/DC 24 В. Рассчитан на клапаны до 1 м².

Для клапанов малого сечения

Младшая модель ряда весит 1,5 кг и ставится на клапаны небольших воздуховодов. Питание 24 В позволяет запитать привод от шкафа противопожарной автоматики вместе с другими низковольтными устройствами. При снятии напряжения пружина возвращает заслонку менее чем за 20 с.

Характеристики

Ход двигателем у BLF24-05-T — 70 с, угол поворота — до 95°. Ось — квадрат 12×12 мм. Потребление — 5,0 Вт при вращении и 3,0 Вт при удержании. Вспомогательные переключатели срабатывают на 5° и 80°. В комплекте кронштейн, два винта, ручка взвода и паспорт.

Похожие модели

Без термодатчика — BLF24-05, на 10 Нм — BLF24-10-T. Аналог — Hoocon SA5FU24-DS.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо BVM BLF24-05-T.

Ставится вместо этой моделисмахните вбок → Те же 5 Нм · 24 В · пружина
Hoocon Hoocon SA5FU24-DS 5Нм 24В противопожарный 5 Нм · 24 В · пружина 3 725 ₽ AIR SC AIR SC BLF24F 5Нм/24В с возвратной пружиной 5 Нм · 24 В · пружина 3 900 ₽ Vilmann Vilmann TAFA1-05S 5Нм/24В с возвратной пружиной 5 Нм · 24 В · пружина 4 200 ₽ Vilmann Vilmann TAFA1-05ST 5Нм/24В с термодатчиком 5 Нм · 24 В · пружина 4 260 ₽ Nanotek NANOTEK BLF 24 B (5 Нм) 5 Нм · 24 В · пружина 4 420 ₽ Lufberg Lufberg DA05S24 5Нм/24В с возвратной пружиной 5 Нм · 24 В · пружина 4 430 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 24 В
BVM TS05-230 5 Нм · 230 В · пружина 6 160 ₽ BVM TS05-230S 5 Нм · 230 В · пружина 6 750 ₽ BVM BLF230-05 5 Нм · 230 В · пружина 6 790 ₽
Нужен другой моментсмахните вбок → Линейка BVM на 24 В, с пружиной
3 Нм BVM BLF24-03 3 Нм · 24 В · пружина 6 000 ₽ 10 Нм BVM BLF24-10 10 Нм · 24 В · пружина 11 070 ₽ 15 Нм BVM TS15-24 15 Нм · 24 В · пружина 12 330 ₽ 20 Нм BVM TS20-24 20 Нм · 24 В · пружина 13 560 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: BVM BLF24-05-T

Да. Двигатель открывает клапан и одновременно взводит пружину, а при снятии питания пружина возвращает клапан в исходное положение. Возврат пружиной занимает не дольше 20 с. Это штатная схема для противопожарного клапана: он закрывается и при пропадании питания.

Питание — AC/DC 24 В (переменный или постоянный ток). Управление двухпозиционное — открыто/закрыто.

Крутящий момент — 5 Нм, ориентир по площади — 1 м². Посадка на ось: квадрат 12×12. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход за 70 с, пружина возвращает клапан не более чем за 20 с. Это время закладывают в настройки контроллера: таймаут аварии не должен быть короче хода.

Да, в исполнении BVM BLF24-05-T предусмотрен термодатчик. Температуру срабатывания и схему подключения сверяют с паспортом привода.

Да, в комплекте есть ручка взвода: ей взводят пружину и открывают клапан без питания — при монтаже и проверках.

Корпус IP54 защищает от пыли и брызг — для венткамер, технических помещений и воздуховодов внутри здания. Рабочая температура — от −20 до +50 °C.
