35 090 ₽

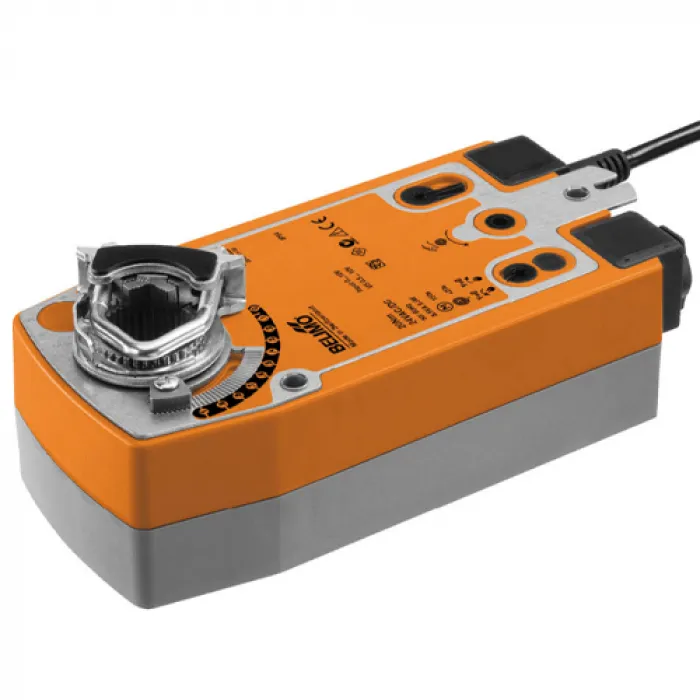

Belimo SF24A-SZ — модулирующий электропривод с возвратной пружиной на 20 Нм и 24 В: управление и обратная связь в диапазоне 0,5–10 В, воздушные заслонки около 4 м², корпус IP54.
Не уверены в модели? Оставить заявку на подбор
| Крутящий момент | 20 Нм |
| Напряжение питания | 24 В AC/DC |
| Возвратная пружина | есть |
| Назначение | воздушные заслонки вентиляции |
| Площадь заслонки | 4 м² |
| Степень защиты | IP54 |
| Крутящий момент, Нм | 20 |
| Номинальное напряжение, В | 24 |
| Площадь заслонки, м² | 4 |
| Степень защиты | IP54 |
| Тип тока | AC/DC |
Belimo SF24A-SZ — модулирующий пружинный привод на 20 Нм. Главное отличие от SR-версии — диапазон сигнала: управление и обратная связь 0,5–10 В вместо 2–10 В.
Диапазон 0,5–10 В выбирают, если выход контроллера начинается ниже 2 В и терять начало шкалы нельзя. С SZ заслонка отрабатывает почти всю шкалу регулятора, а обратная связь в том же диапазоне упрощает настройку.
Проверьте выход регулятора при проектировании: если он штатно выдаёт 2–10 В, проще взять SR-версию, а SF24A-SZ оставить для контроллеров с расширенной шкалой.
SF24A-SZ питается от 24 В AC/DC, заслонки около 4 м², IP54, возврат пружиной при снятии питания. Переключатели заказываются отдельно.
С двумя контактами — SF24A-SZ-S2, со шкалой 2–10 В — SF24A-SR-S2. Бюджетная альтернатива — UCP RMC-24-20.
Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо Belimo SF24A-SZ.
4 Нм Belimo LF24
4 Нм · 24 В · пружина
12 700 ₽
6 Нм Belimo BLF24
6 Нм · 24 В · пружина
10 420 ₽
9 Нм Belimo BFN24
9 Нм · 24 В · пружина
18 040 ₽
10 Нм Belimo NF24A
10 Нм · 24 В · пружина
20 270 ₽
18 Нм Belimo BF24
18 Нм · 24 В · пружина
19 100 ₽
30 Нм Belimo EF24A-MP
30 Нм · 24 В · пружина
78 310 ₽
Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.
Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.
Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.
По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.
На приводы Belimo — заводская гарантия 5 лет. Если пришло не то или товар повреждён — сообщите в течение 14 дней.
Подробно: доставка, оплата, возврат и обмен, оферта.
Да. Двигатель открывает заслонку и одновременно взводит пружину, а при снятии питания пружина возвращает заслонку в исходное положение. Так заслонку наружного воздуха или приточного клапана закрывают при остановке установки и при обесточивании.
Питание — AC/DC 24 В (переменный или постоянный ток). Управление плавное (модулирующее): положение задаётся аналоговым сигналом. Обратная связь по положению — 0,5–10 В.
Крутящий момент — 20 Нм, ориентир по площади — 4 м². Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.
Да: привод выдаёт сигнал обратной связи по положению — 0,5–10 В. Встроенных вспомогательных переключателей нет; если щиту нужен сухой контакт, их заказывают отдельно.
Корпус IP54 защищает от пыли и брызг — для венткамер, технических помещений и воздуховодов внутри здания.
По трём параметрам подбора — момент 20 Нм, питание 24 В, с возвратной пружиной — в каталоге совпадает BVM TS20-24. Перед заменой сверяют посадку на ось, схему управления и габариты.
