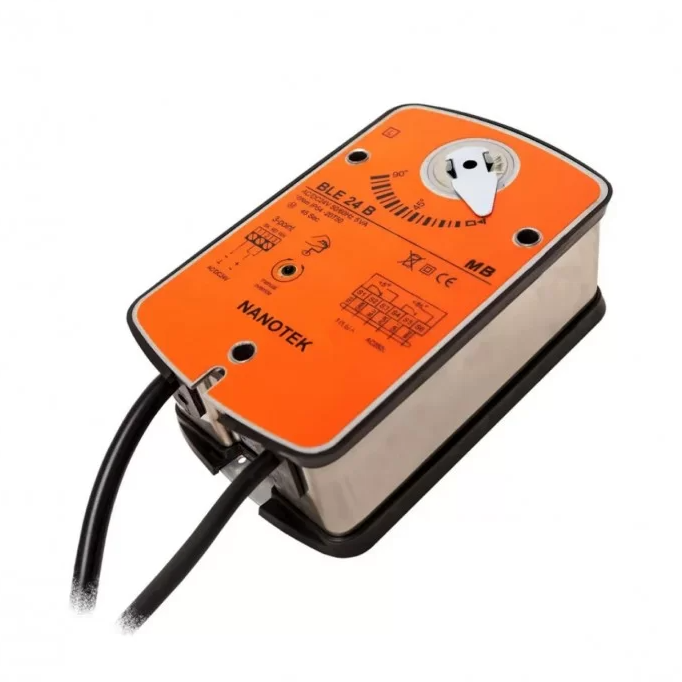

Nanotek BLE 24 B развивает 15 Нм и питается от 24 В AC/DC; его ставят на клапанах дымоудаления. Двухпозиционное или трёхпозиционное управление. Пружинного возврата у модели нет: обе стороны хода отрабатывает двигатель, а при обесточивании вал не двигается.
BLE 24 B в цифрах
- Вал вращается с моментом 15 Нм.
- Электропитание — 24 В AC/DC.
- Тип управления: двухпозиционное или трёхпозиционное.
- Корпус выполнен в исполнении IP54.
- Окружающая температура — от −30 до +50 °C.
- Шумность — не более 45 дБ.
На низком напряжении 24 В работают датчики и контроллеры автоматики — этот привод подключается к тому же питанию.
Ближайшие модели
Что есть рядом в серии: для большей или меньшей нагрузки есть Nanotek BLE 24 B (10 Нм, 24 В); версия на 230 В — Nanotek BLE 230 B; момент у неё тоже 15 Нм.
Если нужна замена
Полный выбор по параметрам — электроприводы на 15 Нм и приводы 24 В.
Технические данные
Привод Nanotek BLE 24B 15Нм не имеет пружинный возврат, управление заслонкой осуществляется с помощью электродвигателя. Максимальный размер заслонки клапана до 1.5м² (площадь заслонки указана ориентировочно, для правильного выбора электропривода используйте информацию от производителя клапана, включая размеры заслонки, исполнение заслонки, наличие уплотнителей, информацию по расходу воздуха и прочие важные условия).
Особенности Nanotek BLE 24B 15Нм:
- Крутящий момент — 15 Нм
- Номинальное напряжение — 24 В
- Управление: 2/3-хпозиционное (открыто/закрыто)
- Винтовое клеммное соединение
- Возможность выбрать угол поворота
- 2 SPDT (два вспомогательных переключателя)
Nanotek BLE24B подключается к сети 24В, для подключения к сети 220В есть аналогичный сервопривод на 230В — Nanotek BLE230B. Для клапанов большего размера есть аналогичная модель на 15Нм (подключение к сети 230В) — Nanotek BLE230B 15.
Nanotek BLE 24B 15Нм является аналогом электроприводов Belimo BLE24 (15Нм), Dastech FS-10N24S, Vilmann TASA1-10S (10Нм), Lufberg FS10N24S (10Нм), Hoocon SA10MU24-DS (10Nm). По своим технико-эксплуатационным характеристикам модель Nanotek BLE 24 B MB имеет теже или близкие по значению параметры и может заменить приведёные модели от Белимо, Дастеч, Вилманн, Люфберг и Хукон.
Применение и установка
Средний типоразмер для дымовых клапанов на безопасном напряжении — самое ходовое сочетание в поэтажных системах противодымной вентиляции, где клапаны стоят на каждом этаже и линия 24 В разводится по всему стояку.
Пятнадцати ньютон-метров хватает на створки шахтных клапанов стандартных сечений. Стоимость привода здесь имеет значение: в одном здании таких узлов бывает несколько десятков, и разница с оригиналом умножается на их количество.
Ходовой типоразмер дымоудаления — 3 870 ₽. Смотрите все приводы на 24 В.
