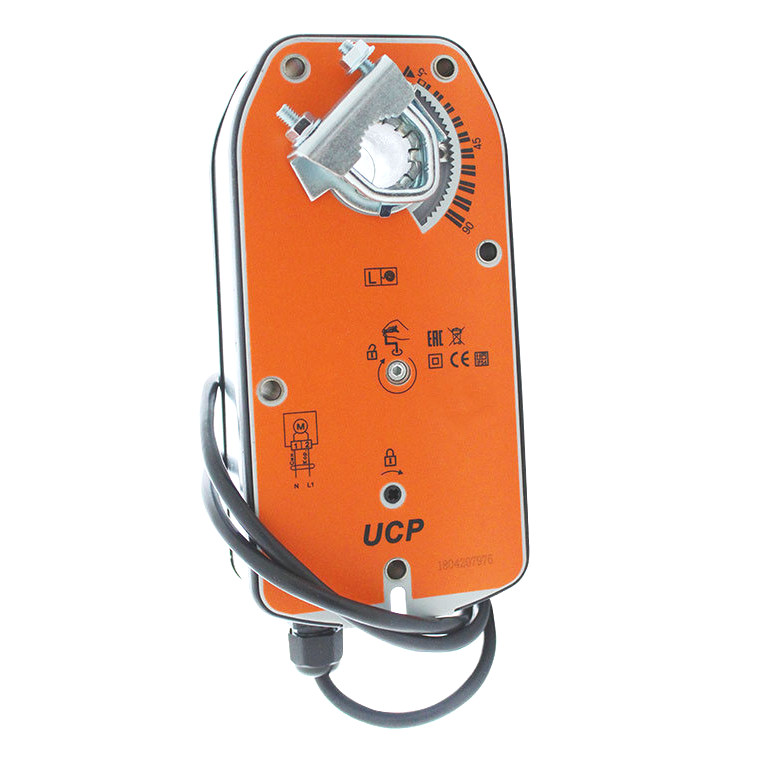

Электропривод UCP NFU-24-08

Электропривод UCP NFU-24-08

21 520 ₽

  • 8 НмКрутящий момент
  • 24 ВПитание
  • ЕстьПружинный возврат
  • ВентиляцияНазначение

UCP NFU-24-08 — низковольтный пружинный электропривод для воздушных заслонок до 1,5 м²: 8 Нм, 24 В AC/DC, двухпозиционное управление, ход мотором 100–130 с, возврат пружиной до 25 с, IP54.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
UCPВсе приводы UCP45 моделей в каталоге
Артикул: NFU-24-08 Категория:

Технические характеристики NFU-24-08

Крутящий момент8 Нм
Напряжение питания24 В AC/DC
Возвратная пружинаесть
Назначениевоздушные заслонки вентиляции
Управление2-х позиционный
Время поворота двигателем100…130 с
Время возврата пружиной≤ 25 с
Площадь заслонкидо 1,5 м²
Угол поворотамакс. 90° (ручное управление)
Присоединение к валуØ10…20 мм
Степень защитыIP54
Температура эксплуатации−20…+50 °C
Вес2,2 кг

Паспортные данные

Вес 2,2 кг
Влажность 5%…95% без конденсата
Возможность выбора угла поворота Есть
Диаметр вала Ø10…20 мм
Крутящий момент 8 Нм
Наличие термодатчика Нет
Напряжение питания AC/DC24V
Рабочее время 100…130 сек/≤25 с
Рекомендуемая площадь заслонки до 1,5 м²
Срок службы полных циклов открыто-закрыто 60 000
Степень пыле- и влагозащиты IP 54
Температура хранения -30°…+60°С
Температура эксплуатации -20°…+50° С
Тип Электропривод
Тип привода Пружинный возврат
Угол поворота/макс макс. 90° (ручное управление)
Управляющий сигнал 2-х позиционный
Уровень шума < 45 дБ
Частота 50…60Гц

UCP NFU-24-08 — низковольтный электропривод с возвратной пружиной. Крутящий момент 8 Нм, питание 24 В переменного или постоянного тока, заслонки до 1,5 м².

В схеме на 24 В

Привод питается от трансформатора щита автоматики и управляется через реле контроллера. Пока реле замкнуто, заслонка открыта; при остановке установки или аварии пружина за время до 25 с закрывает клапан и защищает калорифер от холодного воздуха. Постоянный ток позволяет использовать источник с аккумуляторной поддержкой.

Параметры

NFU-24-08 открывает заслонку мотором за 100–130 с. Вал 10–20 мм, ограничение угла, ручное управление. Корпус IP54, от −20 до +50 °C, масса 2,2 кг, шум меньше 45 дБ, ресурс 60 000 циклов.

Соседние модели и альтернативы

С переключателями — NFU-24-08-S2, сетевой — NFU-230-08. Пружинный привод другого бренда — Belimo NF24A.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо UCP NFU-24-08.

Ставится вместо этой моделисмахните вбок → Те же 8 Нм · 24 В · пружина
Vilmann Vilmann TAFA-08 для противопожарных клапанов 8 Нм · 24 В · пружина 7 800 ₽ UCP NFU-24-08-S2 8 Нм · 24 В · пружина 22 490 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 24 В
UCP NFU-230-08 8 Нм · 230 В · пружина 23 010 ₽ UCP NFU-230-08-S2 8 Нм · 230 В · пружина 24 170 ₽
Нужен другой моментсмахните вбок → Линейка UCP на 24 В, с пружиной
2 Нм UCP TMU-24-02 2 Нм · 24 В · пружина 8 100 ₽ 3 Нм UCP UB(24)-03T 3 Нм · 24 В · пружина 12 750 ₽ 5 Нм UCP LMU-24-05 5 Нм · 24 В · пружина 10 210 ₽ 10 Нм UCP SMC-24-10 10 Нм · 24 В · пружина 20 650 ₽ 20 Нм UCP RMC-24-20 20 Нм · 24 В · пружина 26 470 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: UCP NFU-24-08

Да. Двигатель открывает заслонку и одновременно взводит пружину, а при снятии питания пружина возвращает заслонку в исходное положение. Возврат пружиной занимает не дольше 25 с. Так заслонку наружного воздуха или приточного клапана закрывают при остановке установки и при обесточивании.

Питание — AC/DC 24 В (переменный или постоянный ток). Управление двухпозиционное — открыто/закрыто.

Крутящий момент — 8 Нм, ориентир по площади — до 1,5 м². Посадка на ось: круглая Ø10…20 мм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход за 100–130 с, пружина возвращает заслонку не более чем за 25 с. Контроллер должен ждать это время, прежде чем считать, что привод не отработал команду.

Встроенных нет, но к приводу можно добавить дополнительные переключатели — до 2 дополнительных переключателей. Они сообщают в щит автоматики о положении заслонки.

Да, у UCP NFU-24-08 есть ручное управление — заслонку можно перевести без питания, например при пусконаладке.

Корпус IP54 защищает от пыли и брызг — для венткамер, технических помещений и воздуховодов внутри здания. Рабочая температура — от −20 до +50 °C.
