Электропривод Siemens S55499-D592

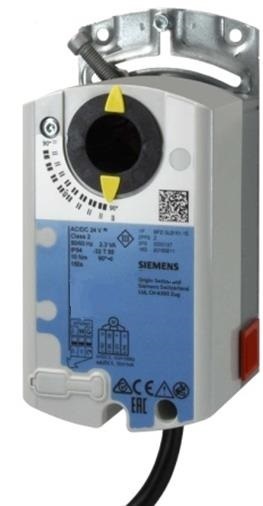

Электропривод Siemens GDD141.1E (S55499-D592)

11 860 ₽

  • 5 НмКрутящий момент
  • 24 ВПитание
  • НетПружинный возврат
  • ВентиляцияНазначение

Siemens GDD141.1E (заказной номер S55499-D592) — быстрый привод воздушных заслонок до 0,8 м²: время срабатывания 30 с, 5 Нм, AC/DC 24 В, двух- или трёхточечное управление, без пружины.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
SiemensВсе приводы Siemens145 моделей в каталоге
Артикул: S55499-D592 Категория:

Технические характеристики GDD141.1E

Крутящий момент5 Нм
Напряжение питания24 В AC/DC
Возвратная пружинанет
Назначениевоздушные заслонки вентиляции
Управление2-/3-точечный
Время поворота двигателем30 с
Площадь заслонкидо 0,8 м²
Габариты68 × 137 × 59,5 мм

Паспортные данные

Время срабатывания (с) 30
Крутящий момент (Нм) 5
Модель GDD141.1E
Напряжение (В) AC/DC 24
Площадь заслонки, м² до 0,8
Размеры (Ш х В х Г), мм 68 x 137 x 59,5
Сигнал позиционирования 2-/3-точечный

Siemens GDD141.1E (S55499-D592) — привод воздушной заслонки на 5 Нм с временем срабатывания 30 с. Питание AC/DC 24 В, управление двух- или трёхточечное, заслонки до 0,8 м².

Когда важна скорость

Серия GDD отличается коротким временем хода. Быстрый привод нужен там, где заслонка должна отреагировать почти сразу: на перепускных клапанах, в системах поддержания давления в помещениях, на заслонках, которые переключают потоки при смене режима. Приводы с ходом в несколько минут в таких задачах запаздывают.

Установка

Для монтажа GDD141.1E нужен выступающий шток заслонки не короче 20 мм. Подходят круглые штоки диаметром от 8 до 16 мм и квадратные со стороной от 6 до 12,8 мм. Если заслонку надо повернуть без питания, передачу освобождают кнопкой на корпусе.

Похожие модели

С переключателями — GDD146.1E, в том же ряду — GDD161.1E. Аналог — Belimo LM24A.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо Siemens GDD141.1E (S55499-D592).

Ставится вместо этой моделисмахните вбок → Те же 5 Нм · 24 В · реверсивный
Belimo Belimo LM24A 5 Нм · 24 В · реверсивный 9 925 ₽ Belimo Belimo LM24A-F 5 Нм · 24 В · реверсивный 10 450 ₽ Belimo Belimo LM24A-S 5 Нм · 24 В · реверсивный 10 590 ₽ Siemens GDA141.1E (S55499-D688) 5 Нм · 24 В · реверсивный 11 340 ₽ Siemens GDB141.1E (S55499-D184) 5 Нм · 24 В · реверсивный 11 900 ₽ Belimo Belimo LM24A-TP 5 Нм · 24 В · реверсивный 12 310 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 24 В
Siemens GDB341.1E (S55499-D187) 5 Нм · 230 В · реверсивный 11 960 ₽ Siemens GDB341.1E/09H (S55499-D361) 5 Нм · 230 В · реверсивный 13 690 ₽ Siemens GDB346.1E (S55499-D188) 5 Нм · 230 В · реверсивный 14 470 ₽
Нужен другой моментсмахните вбок → Линейка Siemens на 24 В, без пружины
1,5 Нм Siemens GXD131.1A 1,5 Нм · 24 В · реверсивный 8 800 ₽ 2 Нм Siemens GSD141.1A (S55499-D281) 2 Нм · 24 В · реверсивный 11 030 ₽ 6 Нм Siemens GAP191.1E 6 Нм · 24 В · реверсивный 29 670 ₽ 10 Нм Siemens GLA141.1E (S55499-D691) 10 Нм · 24 В · реверсивный 13 090 ₽ 15 Нм Siemens GEB161.1E/MO (S55499-D298) 15 Нм · 24 В · реверсивный 39 610 ₽ 20 Нм Siemens GEB141.1E (S55499-D329) 20 Нм · 24 В · реверсивный 18 640 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: Siemens GDD141.1E

Нет, Siemens GDD141.1E — реверсивный привод без пружины: заслонка перемещается двигателем в обе стороны, а при снятии питания остаётся в текущем положении. Такой привод подходит для регулирующих и отсечных заслонок, которым не нужно само закрываться при обесточивании.

Питание — AC/DC 24 В (переменный или постоянный ток). Управление трёхпозиционное: контроллер может остановить привод в промежуточном положении.

Крутящий момент — 5 Нм, ориентир по площади — до 0,8 м². Подходит для штоков диаметром 8…16 мм, сечением 6…12,8 мм, минимальной длиной штока 20 мм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход за 30 с. Это быстрый ход: он нужен, когда положение должно меняться почти сразу за командой.

По трём параметрам подбора — момент 5 Нм, питание 24 В, без пружины — в каталоге совпадает Belimo LM24A. Перед заменой сверяют посадку на ось, схему управления и габариты.

S55499-D592 — заказной номер Siemens, под которым поставляется привод GDD141.1E. По нему привод находят в спецификациях и счетах, по модели GDD141.1E — в документации Siemens.
