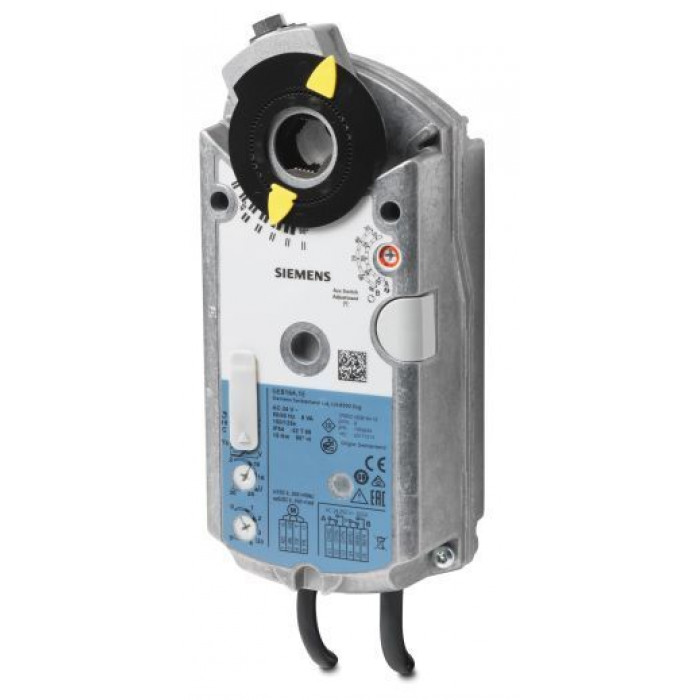

Электропривод Siemens GEB164.1E (S55499-D334)

31 450 ₽

  • 20 НмКрутящий момент
  • 24 ВПитание
  • НетПружинный возврат
  • ВентиляцияНазначение

Siemens GEB164.1E (заказной номер S55499-D334) — привод воздушных заслонок до 4 м² с настраиваемым входом DC 0…35 В и двумя вспомогательными переключателями: 20 Нм, AC 24 / DC 24…48 В, алюминиевый корпус.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
SiemensВсе приводы Siemens145 моделей в каталоге
Артикул: S55499-D334 Категория:

Технические характеристики GEB164.1E

Крутящий момент20 Нм
Напряжение питания24/48 В AC/DC
Возвратная пружинанет
Назначениевоздушные заслонки вентиляции
УправлениеDC 0…35 В настраиваемый
Время поворота двигателем150 с
Площадь заслонкидо 4 м²
Вспомогательные выключатели2
Габариты81 × 192 × 63 мм

Паспортные данные

Время срабатывания (с) 150
Вспомогательные переключатели 2
Крутящий момент (Нм) 20
Модель GEB164.1E
Напряжение (В) AC 24/DC 24…48
Площадь заслонки, м² до 4
Размеры (Ш х В х Г), мм 81 x 192 x 63
Сигнал позиционирования DC 0…35 В настраиваемый

Siemens GEB164.1E (S55499-D334) — модулирующий привод воздушной заслонки на 20 Нм. Вход настраивается в пределах DC 0…35 В, в корпусе два вспомогательных переключателя. Питание — AC 24 В или DC 24…48 В.

Большая заслонка и нестандартный регулятор

Момент 20 Нм рассчитан на заслонки до 4 м². Настраиваемый вход позволяет подключить привод к регулятору с нестандартным аналоговым выходом без промежуточных преобразователей. Контакты используют для блокировки вентилятора и сигнализации положения. Постоянное питание до 48 В расширяет выбор источника.

Конструкция

GEB164.1E проходит ход за 150 с. Самоцентрирующийся адаптер принимает шток 6,4…20,5 мм или квадрат 6,4…13 мм, минимальная длина — 20 мм. Корпус алюминиевый, 81 × 192 × 63 мм, кабель 0,9 м.

Похожие модели

Со стандартным аналоговым входом — GEB166.1E, аналог — Belimo SM24A. Подбор — приводы на 20 Нм.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо Siemens GEB164.1E (S55499-D334).

Ставится вместо этой моделисмахните вбок → Те же 20 Нм · 24 В · реверсивный
Belimo Belimo SM24A 20 Нм · 24 В · реверсивный 14 490 ₽ Belimo Belimo SM24A-S 20 Нм · 24 В · реверсивный 16 270 ₽ Belimo Belimo SM24AP5 20 Нм · 24 В · реверсивный 17 510 ₽ Belimo Belimo SM24A-TP 20 Нм · 24 В · реверсивный 17 560 ₽ Siemens GEB141.1E (S55499-D329) 20 Нм · 24 В · реверсивный 18 640 ₽ Belimo Belimo SM24A-SR 20 Нм · 24 В · реверсивный 19 910 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 24 В
Siemens GEB341.1E (S55499-D336) 20 Нм · 230 В · реверсивный 18 980 ₽ Siemens GEB346.1E (S55499-D337) 20 Нм · 230 В · реверсивный 22 700 ₽ Siemens GEB361.1E (S55499-D338) 20 Нм · 230 В · реверсивный 28 740 ₽
Нужен другой моментсмахните вбок → Линейка Siemens на 24 В, без пружины
5 Нм Siemens GDA141.1E (S55499-D688) 5 Нм · 24 В · реверсивный 11 340 ₽ 6 Нм Siemens GAP191.1E 6 Нм · 24 В · реверсивный 29 670 ₽ 10 Нм Siemens GLA141.1E (S55499-D691) 10 Нм · 24 В · реверсивный 13 090 ₽ 15 Нм Siemens GEB161.1E/MO (S55499-D298) 15 Нм · 24 В · реверсивный 39 610 ₽ 25 Нм Siemens GBB131.1E 25 Нм · 24 В · реверсивный 24 470 ₽ 35 Нм Siemens GIB131.1E 35 Нм · 24 В · реверсивный 30 640 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: Siemens GEB164.1E

Siemens GEB164.1E — реверсивный привод без пружины: заслонка перемещается двигателем в обе стороны, а при снятии питания остаётся в текущем положении. Такой привод подходит для регулирующих и отсечных заслонок, которым не нужно само закрываться при обесточивании.

Питание — AC 24 В. Управление плавное (модулирующее): положение задаётся аналоговым сигналом.

Крутящий момент — 20 Нм, ориентир по площади — до 4 м². Самоцентрирующийся адаптер рассчитан на штоки диаметром 6,4…20,5 мм, сечением 6,4…13 мм, минимальная длина штока 20 мм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход за 150 с. Контроллер должен ждать это время, прежде чем считать, что привод не отработал команду.

Да, 2 встроенных вспомогательных переключателя. Они дают сухой контакт о положении заслонки для щита автоматики или индикации.

По трём параметрам подбора — момент 20 Нм, питание 24 В, без пружины — в каталоге совпадает Belimo SM24A. Перед заменой сверяют посадку на ось, схему управления и габариты.

S55499-D334 — заказной номер Siemens, под которым поставляется привод GEB164.1E. По нему привод находят в спецификациях и счетах, по модели GEB164.1E — в документации Siemens.
