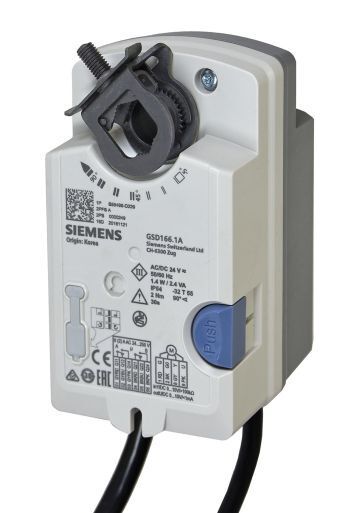

Электропривод Siemens S55499-D229

Электропривод Siemens GSD166.1A (S55499-D229)

19 190 ₽

  • 2 НмКрутящий момент
  • 24 ВПитание
  • НетПружинный возврат
  • ВентиляцияНазначение

Siemens GSD166.1A (заказной номер S55499-D229) — привод воздушных заслонок до 0,3 м² с аналоговым управлением DC 0/2…10 В и двумя вспомогательными переключателями: 2 Нм, AC/DC 24 В, 30 с.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
SiemensВсе приводы Siemens145 моделей в каталоге
Артикул: S55499-D229 Категория:

Технические характеристики GSD166.1A

Крутящий момент2 Нм
Напряжение питания24 В AC/DC
Возвратная пружинанет
Назначениевоздушные заслонки вентиляции
УправлениеDC 0/2..10 В
Время поворота двигателем30 с
Площадь заслонкидо 0,3 м²
Вспомогательные выключатели2
Габариты72 × 124 × 63 мм

Паспортные данные

Время срабатывания (с) 30
Вспомогательные переключатели 2
Крутящий момент (Нм) 2
Модель GSD166.1A
Напряжение (В) AC/DC 24
Площадь заслонки, м² до 0,3
Размеры (Ш х В х Г), мм 72 x 124 x 63
Сигнал позиционирования DC 0/2..10 В

Siemens GSD166.1A (S55499-D229) — модулирующий привод воздушной заслонки на 2 Нм с двумя вспомогательными переключателями. Питание AC/DC 24 В, сигнал DC 0/2…10 В.

Регулирование и блокировки

Аналоговый вход позволяет плавно менять расход воздуха по датчику в помещении или в воздуховоде. Переключатели работают независимо от аналоговой части: даже при сбое сигнала они покажут, открыта заслонка или закрыта. Это полезно для схем, где вентилятор нельзя запускать при закрытом клапане.

Механика

GSD166.1A отрабатывает ход за 30 с, заслонки до 0,3 м². Размер корпуса — 72 × 124 × 63 мм.

Похожие модели

Без переключателей — GSD161.1A, трёхточечный с переключателями — GSD146.1A. Подбор — приводы на 2 Нм.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо Siemens GSD166.1A (S55499-D229).

Ставится вместо этой моделисмахните вбок → Те же 2 Нм · 24 В · реверсивный
Hoocon Hoocon DA2MU24-D 2Нм реверсивный 2 Нм · 24 В · реверсивный 5 620 ₽ Lufberg Lufberg DA02N24 (2 Нм) 2 Нм · 24 В · реверсивный 5 760 ₽ BVM BVM TM24-2 2 Нм · 24 В · реверсивный 5 830 ₽ BVM BVM TM24-SR-2 2 Нм · 24 В · реверсивный 6 130 ₽ Belimo Belimo CM24-T-R 2 Нм · 24 В · реверсивный 9 550 ₽ Belimo Belimo CM24-T-L 2 Нм · 24 В · реверсивный 9 600 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 24 В
Siemens GSD341.1A (S55499-D282) 2 Нм · 230 В · реверсивный 10 890 ₽ Siemens GSD346.1A (S55499-D230) 2 Нм · 230 В · реверсивный 13 970 ₽ Siemens GSD361.1A (S55499-D231) 2 Нм · 230 В · реверсивный 19 910 ₽
Нужен другой моментсмахните вбок → Линейка Siemens на 24 В, без пружины
1,5 Нм Siemens GXD131.1A 1,5 Нм · 24 В · реверсивный 8 800 ₽ 5 Нм Siemens GDA141.1E (S55499-D688) 5 Нм · 24 В · реверсивный 11 340 ₽ 6 Нм Siemens GAP191.1E 6 Нм · 24 В · реверсивный 29 670 ₽ 10 Нм Siemens GLA141.1E (S55499-D691) 10 Нм · 24 В · реверсивный 13 090 ₽ 15 Нм Siemens GEB161.1E/MO (S55499-D298) 15 Нм · 24 В · реверсивный 39 610 ₽ 20 Нм Siemens GEB141.1E (S55499-D329) 20 Нм · 24 В · реверсивный 18 640 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: Siemens GSD166.1A

Нет, Siemens GSD166.1A — реверсивный привод без пружины: заслонка перемещается двигателем в обе стороны, а при снятии питания остаётся в текущем положении. Такой привод подходит для регулирующих и отсечных заслонок, которым не нужно само закрываться при обесточивании.

Питание — AC/DC 24 В (переменный или постоянный ток). Управление плавное (модулирующее): положение задаётся аналоговым сигналом 2…10 В.

Крутящий момент — 2 Нм, ориентир по площади — до 0,3 м². Подходит для штоков диаметром 8…15 мм, сечением 6…11 мм, минимальная длина штока 20 мм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход за 30 с. Это быстрый ход: он нужен, когда положение должно меняться почти сразу за командой.

Да, 2 встроенных вспомогательных переключателя. Они дают сухой контакт о положении заслонки для щита автоматики или индикации.

По трём параметрам подбора — момент 2 Нм, питание 24 В, без пружины — в каталоге совпадает Hoocon DA2MU24-D. Перед заменой сверяют посадку на ось, схему управления и габариты.

S55499-D229 — заказной номер Siemens, под которым поставляется привод GSD166.1A. По нему привод находят в спецификациях и счетах, по модели GSD166.1A — в документации Siemens.
