Электропривод Siemens S55499-D155

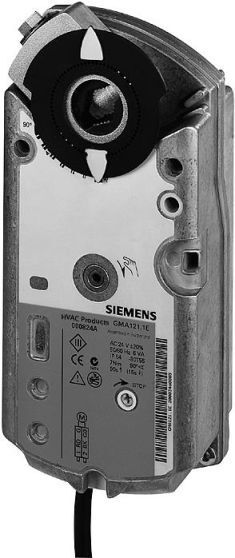

Электропривод Siemens GMA126.1E/09H (S55499-D155)

30 220 ₽

  • 7 НмКрутящий момент
  • 24 ВПитание
  • ЕстьПружинный возврат
  • ВентиляцияНазначение

Siemens GMA126.1E/09H (заказной номер S55499-D155) — низковольтный привод воздушной заслонки с пружинным возвратом, двумя переключателями и кабелем без галогенов: 7 Нм, AC/DC 24 В, до 1,5 м².

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
SiemensВсе приводы Siemens145 моделей в каталоге
Артикул: S55499-D155 Категория:

Технические характеристики GMA126.1E/09H

Крутящий момент7 Нм
Напряжение питания24 В AC/DC
Возвратная пружинаесть
Назначениевоздушные заслонки вентиляции
Управление2-точечный
Время поворота двигателем90 с
Время возврата пружиной15 с
Площадь заслонкидо 1,5 м²
Вспомогательные выключатели2
Габариты81 × 192 × 63 мм

Паспортные данные

Время поворота мотор / пружина, с 90 / 15
Вспомогательные переключатели 2
Крутящий момент (Нм) 7
Модель GMA126.1E/09H
Напряжение (В) AC/DC 24 В
Площадь заслонки, м² до 1,5
Размеры (Ш х В х Г), мм 81 x 192 x 63
Сигнал позиционирования 2-точечный

Siemens GMA126.1E/09H — привод воздушной заслонки с возвратной пружиной, двумя вспомогательными переключателями и соединительным кабелем без галогенов. Заказной номер S55499-D155, питание AC/DC 24 В, момент 7 Нм.

Отличие от GMA126.1E

Электрические и механические параметры такие же, как у базовой модели, отличается кабель: его изоляция не содержит галогенов и при пожаре не выделяет коррозионных газов. Такое требование встречается в проектах общественных зданий, тоннелей и объектов транспорта.

Работа и параметры

Команда подаётся одним дискретным сигналом 24 В. Разворот заслонки на 90° от мотора длится полторы минуты, обратный ход под действием пружины — 15 с. Обе пары контактов используются для блокировок: вентилятор стартует только после подтверждения открытия, на щит уходит сигнал о закрытии. Привод рассчитан на клапаны площадью до 1,5 м².

Монтаж

Корпус GMA126.1E/09H отлит из алюминия, габариты 81 × 192 × 63 мм. Зажим сам центрируется на валу заслонки — подойдёт круглый вал диаметром от 6,4 до 20,5 мм или квадратный от 6,4 до 13 мм. Длина выводного кабеля — 0,9 м.

Похожие модели

GMA126.1E, модулирующий — GMA161.1E. Серия — в рубрике Siemens.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо Siemens GMA126.1E/09H (S55499-D155).

Ставится вместо этой моделисмахните вбок → Те же 7 Нм · 24 В · пружина
Siemens GMA121.1E 7 Нм · 24 В · пружина 25 060 ₽ Siemens GMA131.1E 7 Нм · 24 В · пружина 27 410 ₽ Siemens GMA126.1E 7 Нм · 24 В · пружина 28 570 ₽ Siemens GMA161.1E 7 Нм · 24 В · пружина 29 920 ₽ Siemens GMA136.1E 7 Нм · 24 В · пружина 30 790 ₽ Siemens GMA163.1E 7 Нм · 24 В · пружина 31 450 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 24 В
Siemens GMA321.1E 7 Нм · 230 В · пружина 28 390 ₽ Siemens GMA326.1E 7 Нм · 230 В · пружина 31 890 ₽ Siemens GMA326.1E/09H (S55499-D224) 7 Нм · 230 В · пружина 33 690 ₽
Нужен другой моментсмахните вбок → Линейка Siemens на 24 В, с пружиной
2 Нм Siemens GQD121.1A 2 Нм · 24 В · пружина 14 900 ₽ 4 Нм Siemens GPC131.1A (S55499-D235) 4 Нм · 24 В · пружина 19 710 ₽ 18 Нм Siemens GCA121.1E 18 Нм · 24 В · пружина 32 860 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: Siemens GMA126.1E/09H

Да. Двигатель открывает заслонку и одновременно взводит пружину, а при снятии питания пружина возвращает заслонку в исходное положение. Возврат пружиной занимает 15 с. Так заслонку наружного воздуха или приточного клапана закрывают при остановке установки и при обесточивании.

Питание — AC/DC 24 В (переменный или постоянный ток). Управление двухпозиционное — открыто/закрыто.

Крутящий момент — 7 Нм, ориентир по площади — до 1,5 м². Самоцентрирующийся адаптер рассчитан на штоки диаметром 6,4…20,5 мм, сечением 6,4…13 мм, минимальная длина штока 20 мм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход за 90 с, пружина возвращает заслонку за 15 с. Контроллер должен ждать это время, прежде чем считать, что привод не отработал команду.

Да, 2 встроенных вспомогательных переключателя. Они дают сухой контакт о положении заслонки для щита автоматики или индикации.

Да, у Siemens GMA126.1E/09H есть ручное управление — заслонку можно перевести без питания, например при пусконаладке.

По данным каталога главное отличие — питание: Siemens GMA126.1E/09H рассчитан на 24 В, а Siemens GMA326.1E/09H — на 230 В. Остальные параметры сверяют по карточкам обеих моделей: Siemens GMA326.1E/09H.
