Электропривод Siemens GQD166.1A

Электропривод Siemens GQD166.1A

22 000 ₽

  • 2 НмКрутящий момент
  • 24 ВПитание
  • ЕстьПружинный возврат
  • ВентиляцияНазначение

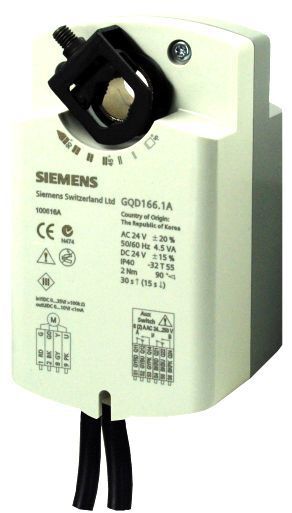

Siemens GQD166.1A — привод серии GQD с аналоговым управлением DC 0…10 В, возвратной пружиной и двумя встроенными вспомогательными переключателями: 2 Нм, AC/DC 24 В, мотор 30 с, пружина 15 с.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
SiemensВсе приводы Siemens145 моделей в каталоге
Артикул: BPZ:GQD166.1A Категория:

Технические характеристики GQD166.1A

Крутящий момент2 Нм
Напряжение питания24 В AC/DC
Возвратная пружинаесть
Назначениевоздушные заслонки вентиляции
УправлениеDC 0…10 В
Время поворота двигателем30 с
Время возврата пружиной15 с
Площадь заслонкидо 0,6 м²
Вспомогательные выключатели2
Габариты70 × 122 × 63 мм

Паспортные данные

Время поворота мотор / пружина, с 30 / 15
Вспомогательные переключатели 2
Крутящий момент (Нм) 2
Модель GQD166.1A
Напряжение (В) AC/DC 24 В
Площадь заслонки, м² до 0,6
Размеры (Ш х В х Г), мм 70 x 122 x 63
Сигнал позиционирования DC 0…10 В

Siemens GQD166.1A — привод небольшой воздушной заслонки, в котором собраны аналоговое управление DC 0…10 В, пружинный возврат и два вспомогательных переключателя. Момент 2 Нм, AC/DC 24 В.

Регулирование и блокировки

Контроллер плавно задаёт угол открытия, а переключатели выдают дискретные сигналы о положении — их используют для блокировок и индикации без отдельного опроса аналоговой обратной связи. При обесточивании заслонка закрывается пружиной за 15 с.

Параметры

GQD166.1A поворачивает заслонку мотором за 30 с. Корпус пластиковый, 70 × 122 × 63 мм, кабель 0,9 м. Посадка — шток 8…15 мм или квадрат 6…11 мм.

Похожие модели

Без контактов — GQD161.1A, трёхточечный с контактами — GQD136.1A. Аналог — Belimo TF24.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо Siemens GQD166.1A.

Ставится вместо этой моделисмахните вбок → Те же 2 Нм · 24 В · пружина
UCP UCP TMU-24-02 2 Нм · 24 В · пружина 8 100 ₽ Siemens GQD121.1A 2 Нм · 24 В · пружина 14 900 ₽ Siemens GQD126.1A 2 Нм · 24 В · пружина 17 390 ₽ Siemens GQD131.1A 2 Нм · 24 В · пружина 17 590 ₽ Siemens GQD161.1A 2 Нм · 24 В · пружина 18 870 ₽ Siemens GQD136.1A 2 Нм · 24 В · пружина 18 920 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 24 В
Siemens GQD326.1A 2 Нм · 230 В · пружина 16 650 ₽ Siemens GQD321.1A 2 Нм · 230 В · пружина Цена по запросу
Нужен другой моментсмахните вбок → Линейка Siemens на 24 В, с пружиной
4 Нм Siemens GPC131.1A (S55499-D235) 4 Нм · 24 В · пружина 19 710 ₽ 7 Нм Siemens GMA121.1E 7 Нм · 24 В · пружина 25 060 ₽ 18 Нм Siemens GCA121.1E 18 Нм · 24 В · пружина 32 860 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: Siemens GQD166.1A

Да. Двигатель открывает заслонку и одновременно взводит пружину, а при снятии питания пружина возвращает заслонку в исходное положение. Возврат пружиной занимает 15 с. Так заслонку наружного воздуха или приточного клапана закрывают при остановке установки и при обесточивании.

Питание — AC/DC 24 В (переменный или постоянный ток). Управление плавное (модулирующее): положение задаётся аналоговым сигналом DC 0…10 В.

Крутящий момент — 2 Нм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход за 30 с, пружина возвращает заслонку за 15 с. Это быстрый ход: он нужен, когда положение должно меняться почти сразу за командой.

Да, 2 встроенных вспомогательных переключателя. Они дают сухой контакт о положении заслонки для щита автоматики или индикации.

По трём параметрам подбора — момент 2 Нм, питание 24 В, с возвратной пружиной — в каталоге совпадает UCP TMU-24-02. Перед заменой сверяют посадку на ось, схему управления и габариты.
