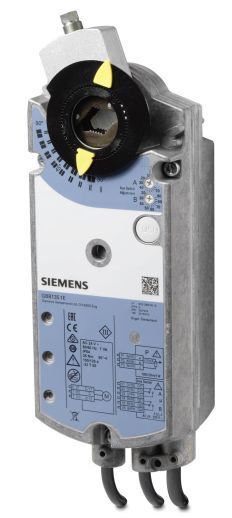

Электропривод Siemens GIB163.1E

Электропривод Siemens GIB163.1E

38 750 ₽

  • 35 НмКрутящий момент
  • 24 ВПитание
  • НетПружинный возврат
  • ВентиляцияНазначение

Siemens GIB163.1E — модулирующий привод серии GIB с настраиваемым управляющим сигналом DC 0…35 В: 35 Нм, питание AC 24 В, заслонки до 6 м², время срабатывания 150 с.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
SiemensВсе приводы Siemens145 моделей в каталоге
Артикул: BPZ:GIB163.1E Категория:

Технические характеристики GIB163.1E

Крутящий момент35 Нм
Напряжение питания24 В AC
Возвратная пружинанет
Назначениевоздушные заслонки вентиляции
УправлениеDC 0…35 В настраиваемый
Время поворота двигателем150 с
Площадь заслонкидо 6 м²
Габариты100 × 300 × 67,5 мм

Паспортные данные

Время срабатывания (с) 150
Крутящий момент (Нм) 35
Модель BPZ:GIB163.1E
Напряжение (В) 24 AC
Площадь заслонки, м² до 6
Размеры (Ш х В х Г), мм 100 x 300 x 67,5
Сигнал позиционирования DC 0…35 В настраиваемый

Siemens GIB163.1E — модулирующий привод на 35 Нм с настраиваемым управляющим сигналом в пределах DC 0…35 В. Питание AC 24 В, заслонки до 6 м².

Стыковка с любым контроллером

Настраиваемый вход нужен, когда аналоговый выход регулятора не совпадает со стандартным диапазоном — например, при частичной модернизации объекта со старой автоматикой. Начало и конец рабочей шкалы GIB163.1E выставляют под существующий сигнал без промежуточных преобразователей.

Механика

Ход — 150 с, посадка на шток 8–25,6 мм или квадрат 6–18 мм. Алюминиевый корпус, кабель 0,9 м, для наладки — кнопка ручного расцепления передачи.

Похожие модели

С переключателями — GIB164.1E, со стандартным аналоговым входом — GIB161.1E.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо Siemens GIB163.1E.

Ставится вместо этой моделисмахните вбок → Те же 35 Нм · 24 В · реверсивный
Siemens GIB131.1E 35 Нм · 24 В · реверсивный 30 640 ₽ Siemens GIB136.1E 35 Нм · 24 В · реверсивный 32 960 ₽ Siemens GIB135.1E 35 Нм · 24 В · реверсивный 35 710 ₽ Siemens GIB161.1E 35 Нм · 24 В · реверсивный 38 200 ₽ Siemens GIB166.1E 35 Нм · 24 В · реверсивный 41 120 ₽ Siemens GIB164.1E 35 Нм · 24 В · реверсивный 42 480 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 24 В
Siemens GIB331.1E 35 Нм · 230 В · реверсивный 30 580 ₽ Siemens GIB336.1E 35 Нм · 230 В · реверсивный 32 910 ₽ Siemens GIB335.1E 35 Нм · 230 В · реверсивный 35 600 ₽
Нужен другой моментсмахните вбок → Линейка Siemens на 24 В, без пружины
5 Нм Siemens GDA141.1E (S55499-D688) 5 Нм · 24 В · реверсивный 11 340 ₽ 6 Нм Siemens GAP191.1E 6 Нм · 24 В · реверсивный 29 670 ₽ 10 Нм Siemens GLA141.1E (S55499-D691) 10 Нм · 24 В · реверсивный 13 090 ₽ 15 Нм Siemens GEB161.1E/MO (S55499-D298) 15 Нм · 24 В · реверсивный 39 610 ₽ 20 Нм Siemens GEB141.1E (S55499-D329) 20 Нм · 24 В · реверсивный 18 640 ₽ 25 Нм Siemens GBB131.1E 25 Нм · 24 В · реверсивный 24 470 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: Siemens GIB163.1E

Нет, Siemens GIB163.1E — реверсивный привод без пружины: заслонка перемещается двигателем в обе стороны, а при снятии питания остаётся в текущем положении. Такой привод подходит для регулирующих и отсечных заслонок, которым не нужно само закрываться при обесточивании.

Питание — AC 24 В. Управление плавное (модулирующее): положение задаётся аналоговым сигналом.

Крутящий момент — 35 Нм, ориентир по площади — до 6 м². Самоцентрирующийся адаптер рассчитан на штоки диаметром 8…25,6 мм, сечением 6…18 мм, минимальная длина штока 20 мм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход за 150 с. Контроллер должен ждать это время, прежде чем считать, что привод не отработал команду.
