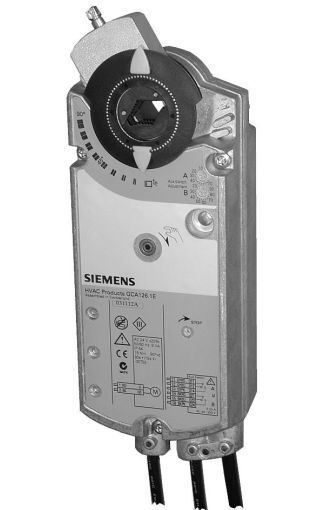

Электропривод Siemens GCA326.1E

Электропривод Siemens GCA326.1E

39 980 ₽

  • 18 НмКрутящий момент
  • 230 ВПитание
  • ЕстьПружинный возврат
  • ВентиляцияНазначение

Siemens GCA326.1E — сетевой привод воздушных заслонок до 3 м² с пружинным возвратом: 18 Нм, AC 230 В, двухточечное управление, два вспомогательных переключателя, корпус из литого алюминия.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
SiemensВсе приводы Siemens145 моделей в каталоге
Артикул: BPZ:GCA326.1E Категория:

Технические характеристики GCA326.1E

Крутящий момент18 Нм
Напряжение питания230 В AC
Возвратная пружинаесть
Назначениевоздушные заслонки вентиляции
Управление2-точечный
Время поворота двигателем90 с
Время возврата пружиной15 с
Площадь заслонкидо 3 м²
Вспомогательные выключатели2
Габариты100 × 300 × 67,5 мм

Паспортные данные

Время поворота мотор / пружина, с 90 / 15
Вспомогательные переключатели 2
Крутящий момент (Нм) 18
Модель GCA326.1E
Напряжение (В) AC 230
Площадь заслонки, м² до 3
Размеры (Ш х В х Г), мм 100 x 300 x 67,5
Сигнал позиционирования 2-точечный

Siemens GCA326.1E — привод воздушной заслонки на 18 Нм с пружинным возвратом и питанием AC 230 В. Управление двухточечное, в корпусе два вспомогательных переключателя.

Простая сетевая схема

Двухточечный привод открывает заслонку, когда на него подано сетевое питание, и закрывает пружиной за 15 с, когда питание снято. Его включают параллельно с вентилятором или через реле: установка запущена — заслонка открыта, установка остановлена — закрыта. Переключатели подтверждают оба положения.

Параметры

GCA326.1E рассчитан на заслонки до 3 м². Мотор открывает за 90 с. Адаптер принимает шток 8…25,6 мм или квадрат 6…18 мм. Корпус из литого алюминия, кабель 0,9 м.

Похожие модели

Без переключателей — GCA321.1E, на 24 В — GCA126.1E. Аналог — Belimo SF230A.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо Siemens GCA326.1E.

Ставится вместо этой моделисмахните вбок → Те же 18 Нм · 230 В · пружина
Belimo Belimo BF230 18 Нм · 230 В · пружина 19 100 ₽ Belimo Belimo BF230-T 18 Нм · 230 В · пружина 20 490 ₽ Siemens GCA321.1E 18 Нм · 230 В · пружина 36 360 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 230 В
Siemens GCA121.1E 18 Нм · 24 В · пружина 32 860 ₽ Siemens GCA131.1E 18 Нм · 24 В · пружина 35 310 ₽ Siemens GCA126.1E 18 Нм · 24 В · пружина 36 530 ₽
Нужен другой моментсмахните вбок → Линейка Siemens на 230 В, с пружиной
2 Нм Siemens GQD326.1A 2 Нм · 230 В · пружина 16 650 ₽ 4 Нм Siemens GPC321.1A (S55499-D239) 4 Нм · 230 В · пружина 21 550 ₽ 7 Нм Siemens GMA321.1E 7 Нм · 230 В · пружина 28 390 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: Siemens GCA326.1E

Да. Двигатель открывает заслонку и одновременно взводит пружину, а при снятии питания пружина возвращает заслонку в исходное положение. Возврат пружиной занимает 15 с. Так заслонку наружного воздуха или приточного клапана закрывают при остановке установки и при обесточивании.

Питание — AC 230 В. Управление двухпозиционное — открыто/закрыто.

Крутящий момент — 18 Нм, ориентир по площади — до 3 м². Самоцентрирующийся адаптер рассчитан на штоки диаметром 8…25,6 мм, сечением 6…18 мм, минимальная длина штока 20 мм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход за 90 с, пружина возвращает заслонку за 15 с. Контроллер должен ждать это время, прежде чем считать, что привод не отработал команду.

Да, 2 встроенных вспомогательных переключателя. Они дают сухой контакт о положении заслонки для щита автоматики или индикации.

Да, у Siemens GCA326.1E есть ручное управление — заслонку можно перевести без питания, например при пусконаладке.

По данным каталога главное отличие — питание: Siemens GCA326.1E рассчитан на 230 В, а Siemens GCA126.1E — на 24 В. Остальные параметры сверяют по карточкам обеих моделей: Siemens GCA126.1E.
