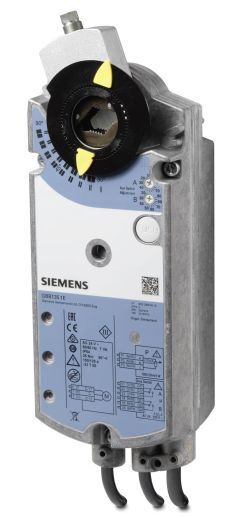

Электропривод Siemens GBB166.1E

Электропривод Siemens GBB166.1E

34 410 ₽

  • 25 НмКрутящий момент
  • 24 ВПитание
  • НетПружинный возврат
  • ВентиляцияНазначение

Siemens GBB166.1E — электропривод без пружины для воздушных заслонок до 4 м²: 25 Нм, 24 В AC, плавное управление DC 0–10 В, два вспомогательных переключателя, время поворота 150 с, алюминиевый корпус.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
SiemensВсе приводы Siemens145 моделей в каталоге
Артикул: BPZ:GBB166.1E Категория:

Технические характеристики GBB166.1E

Крутящий момент25 Нм
Напряжение питания24 В AC
Возвратная пружинанет
Назначениевоздушные заслонки вентиляции
УправлениеDC 0…10 В
Время поворота двигателем150 с
Площадь заслонкидо 4 м²
Вспомогательные выключатели2
Габариты100 × 300 × 67,5 мм

Паспортные данные

Время срабатывания (с) 150
Вспомогательные переключатели 2
Крутящий момент (Нм) 25
Модель BPZ:GBB166.1E
Напряжение (В) 24 AC
Площадь заслонки, м² до 4
Размеры (Ш х В х Г), мм 100 x 300 x 67,5
Сигнал позиционирования DC 0…10 В

Siemens GBB166.1E — модулирующий электропривод воздушной заслонки на 25 Нм. Питание 24 В AC, управление постоянным напряжением 0–10 В, два встроенных вспомогательных переключателя.

Применение

Привод сочетает плавное регулирование и дискретные сигналы положения. Контроллер по сигналу 0–10 В задаёт угол заслонки, а переключатели подтверждают, например, что клапан наружного воздуха открылся перед пуском вентилятора. Это типовая комплектация для смесительных камер крупных установок.

Монтаж

GBB166.1E поворачивает заслонку за 150 с. Адаптер — на круглый вал 8–25,6 мм или квадрат 6–18 мм, кнопка расцепления редуктора для ручной наладки, алюминиевый корпус.

Соседние модели

Без переключателей — GBB161.1E, с настраиваемым сигналом — GBB164.1E.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо Siemens GBB166.1E.

Ставится вместо этой моделисмахните вбок → Те же 25 Нм · 24 В · реверсивный
Belimo Belimo BEE24 25 Нм · 24 В · реверсивный 15 250 ₽ Siemens GBB131.1E 25 Нм · 24 В · реверсивный 24 470 ₽ Siemens GBB136.1E 25 Нм · 24 В · реверсивный 27 030 ₽ Siemens GBB135.1E 25 Нм · 24 В · реверсивный 29 880 ₽ Siemens GBB161.1E 25 Нм · 24 В · реверсивный 32 220 ₽ Siemens GBB163.1E 25 Нм · 24 В · реверсивный 33 150 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 24 В
Siemens GBB331.1E 25 Нм · 230 В · реверсивный 24 320 ₽ Siemens GBB336.1E 25 Нм · 230 В · реверсивный 27 030 ₽ Siemens GBB335.1E 25 Нм · 230 В · реверсивный 29 880 ₽
Нужен другой моментсмахните вбок → Линейка Siemens на 24 В, без пружины
5 Нм Siemens GDA141.1E (S55499-D688) 5 Нм · 24 В · реверсивный 11 340 ₽ 6 Нм Siemens GAP191.1E 6 Нм · 24 В · реверсивный 29 670 ₽ 10 Нм Siemens GLA141.1E (S55499-D691) 10 Нм · 24 В · реверсивный 13 090 ₽ 15 Нм Siemens GEB161.1E/MO (S55499-D298) 15 Нм · 24 В · реверсивный 39 610 ₽ 20 Нм Siemens GEB141.1E (S55499-D329) 20 Нм · 24 В · реверсивный 18 640 ₽ 35 Нм Siemens GIB131.1E 35 Нм · 24 В · реверсивный 30 640 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: Siemens GBB166.1E

Нет, Siemens GBB166.1E — реверсивный привод без пружины: заслонка перемещается двигателем в обе стороны, а при снятии питания остаётся в текущем положении. Такой привод подходит для регулирующих и отсечных заслонок, которым не нужно само закрываться при обесточивании.

Питание — AC 24 В. Управление плавное (модулирующее): положение задаётся аналоговым сигналом DC 0…10 В.

Крутящий момент — 25 Нм, ориентир по площади — до 4 м². Самоцентрирующийся адаптер рассчитан на штоки диаметром 8…25,6 мм, сечением 6…18 мм, минимальная длина штока 20 мм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход за 150 с. Контроллер должен ждать это время, прежде чем считать, что привод не отработал команду.

Да, 2 встроенных вспомогательных переключателя. Они дают сухой контакт о положении заслонки для щита автоматики или индикации.
