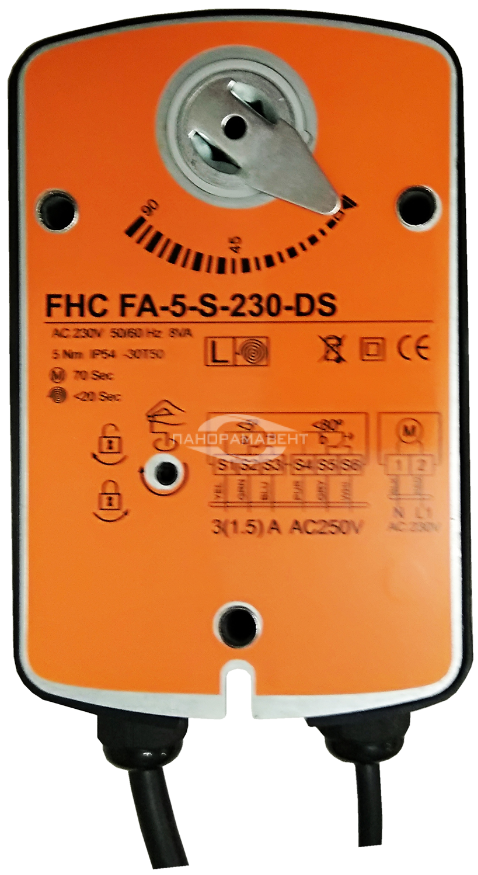

Технические характеристики FHC FA-5-S-230-DS 5Нм/230В с возвратной пружиной
| Крутящий момент | 5 Нм (Nm) |
| Напряжение питания | 230 В |
| Возвратная пружина | есть |
| Назначение | огнезадерживающие клапаны |
| Управление | 2-х позиционный |
| Время поворота двигателем | 50…70 с |
| Время возврата пружиной | < 20 с |
| Площадь заслонки | ≤ 1 м² |
| Угол поворота | макс 95º (механически), предел 5~85º (каждые 5º） |
| Присоединение к валу | 12 мм |
| Вспомогательные выключатели | 3 A, AC 230 В (V) |
| Степень защиты | IP54 |
| Температура эксплуатации | −30…+50 °C |
| Потребляемая мощность | 7,0 ВА (VA) |
| Вес | 1,8 Кг |
Технические данные
Особенности электропривода FHC FA-5-S-230-DS
- Крутящий момент: 5 Нм (5 Nm)
- Напряжение питания — AC 230 В (V) + 10% ; 50/60 Гц
- Время поворота (двигатель/пружина) — 50…70 сек / < 20 сек
- 2 встроенных вспомогательных переключателя
- Размер воздушной заслонки площадью до 1 м²
- Степень защиты: IP54 (защита от пыли и брызг)
- Производство — Россия
- FHC FA — аналог электропривода Belimo BLF230
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИВОДА FHC FA-5-S-230-DS |
| Термодатчик |
Да, опционально (по запросу) |
| Момент вращения двигателя |
5Нм (Nm) |
| Момент вращения пружины |
5Нм (Nm) |
| Размер воздушной заслонки |
≤ 1 м² |
| Размер оси заслонки |
12 мм |
| Время поворота (двигатель/пружина) |
50…70 сек / < 20 сек |
| Частота, рабочее напряжение |
AC 230 В (V) + 10% ; 50/60 Гц |
| Потребляемая мощность (вращение) |
6 Вт |
| Потребляемая мощность (удержание) |
3 Вт |
| Сечение провода |
0,5 мм² |
| Вес |
1.8 Кг |
| Управляющий сигнал |
2-х позиционный |
| Расчетная мощность |
7.0 ВА (VA) |
| Угол поворота |
макс 95º (механически), предел 5~85º (каждые 5º） |
| Вспомогательные переключатели |
3 A, AC 230 В (V) |
| Срок службы |
50 000 циклов |
| Уровень шума |
двигатель макс. 45 дБ, пружина 62 дБ |
| Класс защиты |
Ⅱ |
| Ручное управление |
есть |
| Степень защиты корпуса |
IP54 |
| Рабочая температура |
-30…+50℃ |
| Влажность |
5~95% без конденсата |
| Температура хранения |
-40…+70℃ |
| Соответствие стандартам |
ГОСТ 16264.1-85 |
| Страна производитель |
Российская Федерация |
FHC FA-5-S-230-DS развивает 5 Нм и питается от 230 В переменного тока; его ставят на противопожарных клапанах. Двухпозиционное управление (открыто/закрыто). Встроенная возвратная пружина отвечает за безопасный сброс — 20 с, когда питание пропадает.
FA-5-S-230-DS в цифрах
- Момент привода: 5 Нм.
- Питание — 230 В переменного тока.
- Команды: двухпозиционное (открыто/закрыто).
- Термодатчик устанавливается по заказу.
- Работает при температуре от −30 до +50 °C.
- Шумовая характеристика — 45 дБ.
- Корпус выполнен в исполнении IP54.
- Площадь клапана — до 1 м².
- На пружинный возврат уходит 20 с.
Перед заказом сверьте момент с паспортом заслонки или клапана: привод берут с запасом, чтобы он уверенно проходил весь ход при полной нагрузке.
Подбор и замена
Для подбора аналога (5 Нм при 230 В, с возвратной пружиной) — посмотрите Hoocon SA5FU230-DS и Vilmann TAFA2-05S. До заказа сравните крепление привода и подключение проводов. Смежные подборки каталога — приводы 220/230 В и приводы для противопожарных клапанов.
Замена и другие типоразмеры
Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо FHC FA-5-S-230-DS 5Нм/230В с возвратной пружиной.
Ставится вместо этой моделисмахните вбок →
Те же 5 Нм · 230 В · пружина
