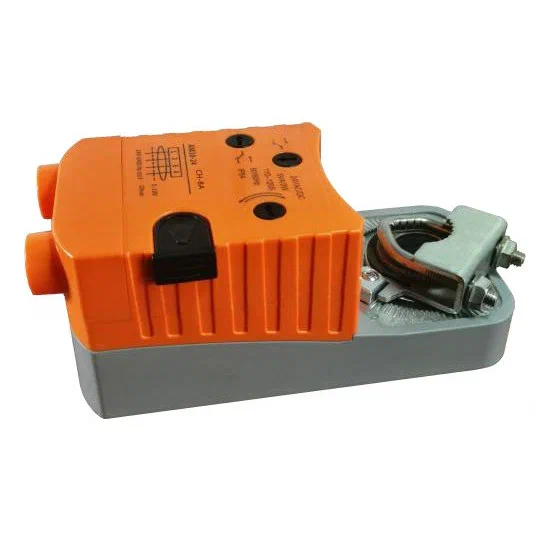

Электропривод для VAV-клапана VAV20NM

Электропривод для VAV-клапана VAV20NM

28 880 ₽

  • 20 НмКрутящий момент
  • 24 ВПитание
  • НетПружинный возврат
  • ВентиляцияНазначение

VAV20NM — электропривод воздушного клапана для систем с переменным расходом воздуха: 20 Нм, питание AC/DC 24 В, сигнал 0–10 В (опционально 4–20 мА) или Modbus RTU, обратная связь 0–10 В, IP54.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
Ещё в разделе «Китай»91 модель в каталоге
Артикул: VAV20NM Категория:

Технические характеристики VAV20NM

Крутящий момент20 Нм
Напряжение питания24 В AC/DC
Возвратная пружинанет
Назначениевоздушные заслонки вентиляции
Управление0-10 В (опционально 4-20 мА)
Сигнал положения0-10 В
Время поворота двигателем120 с
Угол поворота90°+(0-2)
Степень защитыIP54
Потребляемая мощность5 ВА
Вес1 кг

Паспортные данные

Вес 1 кг
Время поворота на 90° 120 с
Крутящий момент 20 Нм
Материал Огнестойкий пластик
Направление вращения Нереверсивное (изменение направления возможно по Modbus RTU)
Напряжение питания AC/DC24V
Потребляемая мощность 5 ВА
Протокол связи Modbus RTU (RS485)
Сигнал обратной связи 0-10 В
Степень защиты IP54
Тип Электропривод
Угол поворота/макс 90°+(0-2)
Управляющий сигнал 0-10 В (опционально 4-20 мА)
Условия работы Температура: -10…+55℃Влажность: не более 90% rH (без конденсации)

VAV20NM — электропривод для клапанов систем вентиляции с переменным расходом воздуха (VAV). Момент 20 Нм, питание AC/DC 24 В, управление аналоговым сигналом или по цифровой шине Modbus RTU.

Что такое VAV-система

В системе с переменным расходом каждый клапан подаёт в помещение ровно столько воздуха, сколько нужно по датчику температуры или CO₂. Вентилятор при этом снижает обороты, и установка экономит электроэнергию. Привод клапана — исполнительный элемент такой системы: он должен точно держать заданное положение и сообщать его контроллеру.

Три способа управления

  • напряжение 0–10 В — стандарт большинства контроллеров;
  • ток 4–20 мА — вариант выбирается при заказе, помехоустойчив на длинных линиях;
  • Modbus RTU по RS485 — для диспетчеризации и управления группой клапанов по одной линии.

Обратная связь по положению — 0–10 В.

Параметры

VAV20NM поворачивает клапан на 90° за 120 с, потребление 5 ВА, корпус из огнестойкого пластика IP54, масса 1 кг. Кнопка позволяет выставить положение вручную.

Другие модели серии

На 15 Нм — VAV15NM, на 30 Нм — VAV30NM. Аналог другого бренда — Belimo SM24A.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо VAV20NM для VAV-клапана.

Ставится вместо этой моделисмахните вбок → Те же 20 Нм · 24 В · реверсивный
Belimo Belimo SM24A 20 Нм · 24 В · реверсивный 14 490 ₽ Belimo Belimo SM24A-S 20 Нм · 24 В · реверсивный 16 270 ₽ Belimo Belimo SM24AP5 20 Нм · 24 В · реверсивный 17 510 ₽ Belimo Belimo SM24A-TP 20 Нм · 24 В · реверсивный 17 560 ₽ Siemens Siemens GEB141.1E (S55499-D329) 20 Нм · 24 В · реверсивный 18 640 ₽ Belimo Belimo SM24A-SR 20 Нм · 24 В · реверсивный 19 910 ₽
Нужен другой моментсмахните вбок → Линейка VAV на 24 В, без пружины
5 Нм LMQ24-SR-5 для VAV-клапана 5 Нм · 24 В · реверсивный 18 160 ₽ 10 Нм VAV10NM для VAV-клапана 10 Нм · 24 В · реверсивный 26 320 ₽ 15 Нм VAV15NM для VAV-клапана 15 Нм · 24 В · реверсивный 26 900 ₽ 30 Нм VAV30NM для VAV-клапана 30 Нм · 24 В · реверсивный 30 230 ₽ 40 Нм VAV40NM для VAV-клапана 40 Нм · 24 В · реверсивный 33 090 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: VAV20NM

VAV20NM — реверсивный привод без пружины: заслонка перемещается двигателем в обе стороны, а при снятии питания остаётся в текущем положении. Такой привод подходит для регулирующих и отсечных заслонок, которым не нужно само закрываться при обесточивании.

Питание — AC/DC 24 В (переменный или постоянный ток). Управление плавное (модулирующее): положение задаётся аналоговым сигналом 0…10 В или 4…20 мА. Обратная связь по положению — 0-10 В. Связь с контроллером — Modbus RTU (RS485).

Крутящий момент — 20 Нм. Допустимую площадь окончательно определяет изготовитель клапана — по трению и конструкции заслонки.

Двигатель проходит полный ход за 120 с. Контроллер должен ждать это время, прежде чем считать, что привод не отработал команду.

Корпус IP54 защищает от пыли и брызг — для венткамер, технических помещений и воздуховодов внутри здания.

По данным каталога главное отличие — момент: 20 Нм у VAV20NM против 10 Нм у mb-privod VAV10NM. Остальные параметры сверяют по карточкам обеих моделей: mb-privod VAV10NM.

По трём параметрам подбора — момент 20 Нм, питание 24 В, без пружины — в каталоге совпадает Belimo SM24A. Перед заменой сверяют посадку на ось, схему управления и габариты.
