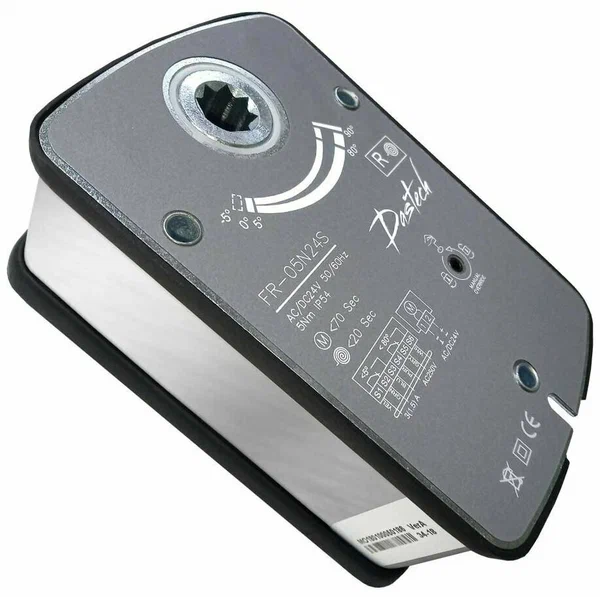

Технические характеристики Dastech FR-05N24S 5Нм/24В противопожарных клапанов
| Крутящий момент | 5 Нм |
| Напряжение питания | 24 В AC/DC |
| Возвратная пружина | есть |
| Назначение | огнезадерживающие клапаны |
| Управление | 2-х точечное (вкл/выкл) |
| Время возврата пружиной | < 70 с / < 20 с |
| Площадь заслонки | 1,0 м² |
| Угол поворота | 95° (максимум) |
| Вспомогательные выключатели | 2 SPDT |
| Степень защиты | IP54 |
| Температура эксплуатации | −20…+50 °C |
| Потребляемая мощность | 5 Вт (работа) / 3 Вт (удержание) |
| Габариты | 156 × 98 × 59 мм |
| Вес | < 2,0 кг |
Технические данные
Особенности электропривода Dastech FR-05N24S
- Крутящий момент: 5 Нм
- Номинальное напряжение: 24В
- Управляющий сигнал: включение / выключение, двухточечное
- Для воздушной заслонки площадью: до 1 м²
- Аналог Belimo BFL24 (4Нм) и BLF24 (6Нм)
| Технические Характеристики Dastech FR-05N24S |
| Крутящий момент |
5 Нм |
| Размер заслонки |
1.0 м² |
| Направление вращения |
Левое (L) и правое (R) |
| Управление |
2-х точечное (вкл/выкл) |
| Ручное управление |
Да |
| Угол поворота |
95° (максимум) |
| Сброс пружины |
<70 S / <20S |
| Уровень звуковой мощности |
45дБ |
| Индикация положения |
механический |
| Вспомогательный переключатель |
2 SPDT |
| Тепловой датчик SAF72 |
Нет |
| Номинальное напряжение |
AC/DC 24V 50/60Hz |
| Номинальный диапазон напряжения |
AC/DC 19,2 … 28,8 В |
| Потребляемая мощность |
5Вт (работа) / 3Вт (удержание) |
| Размеры проводов |
0,5 мм² |
| Класс защиты |
Ⅲ (безопасное низкое напряжение) |
| Уровень защиты |
IP54 |
| Температура окружающей среды |
-20 … + 50 ℃ / IEC 721-3-3 |
| Температура хранения |
-30 … + 80 ℃ / IEC 721-3-2 |
| Относительная влажность |
95%, без конденсации (EN60730-1) |
| Размеры (Д×Ш×В) |
156мм х 98мм х 59мм |
| Длина вала |
> 9 мм |
| Вес |
< 2,0 кг |
В карточке — Dastech FR-05N24S: 5 Нм, 24 В AC или DC, двухпозиционное управление (открыто/закрыто). Назначение — управление противопожарными клапанами. Пружинный возврат срабатывает при любом исчезновении напряжения и занимает 20 с, отдельной команды не требуется.
Данные FR-05N24S кратко
- Момент на валу: 5 Нм.
- Напряжение питания: 24 В AC или DC.
- Тип управления: двухпозиционное (открыто/закрыто).
- Ход мотора на рабочий угол занимает 70 с.
- Температура эксплуатации — от −20 до +50 °C.
- Пружина отрабатывает возврат за 20 с.
Привод рассчитан на нормально открытый клапан: рабочее положение — открыто, а закрытие по сигналу или при потере питания берёт на себя пружина.
Соседи по серии
В чём разница внутри серии: вариант с термодатчиком — Dastech FR-05N24ST; Dastech FR-03N24S отличается моментом: 3 Нм при 24 В; Dastech FR-05N220S — вариант на 230 В с тем же моментом 5 Нм.
Если нужна замена
Чтобы заменить без пересчёта нагрузки (момент 5 Нм, питание 24 В, с возвратной пружиной) — подойдут Hoocon SA5FU24-DS и AIR SC BLF24F. Габариты и расположение клемм у моделей бывают разными — проверьте. Все похожие приводы — в подборках: приводы 24 В и приводы противопожарных клапанов.
Замена и другие типоразмеры
Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо Dastech FR-05N24S 5Нм/24В противопожарных клапанов.
Ставится вместо этой моделисмахните вбок →
Те же 5 Нм · 24 В · пружина
Тот же привод на другом питаниисмахните вбок →
Если на объекте не 24 В
Нужен другой моментсмахните вбок →
Линейка Dastech на 24 В, с пружиной
