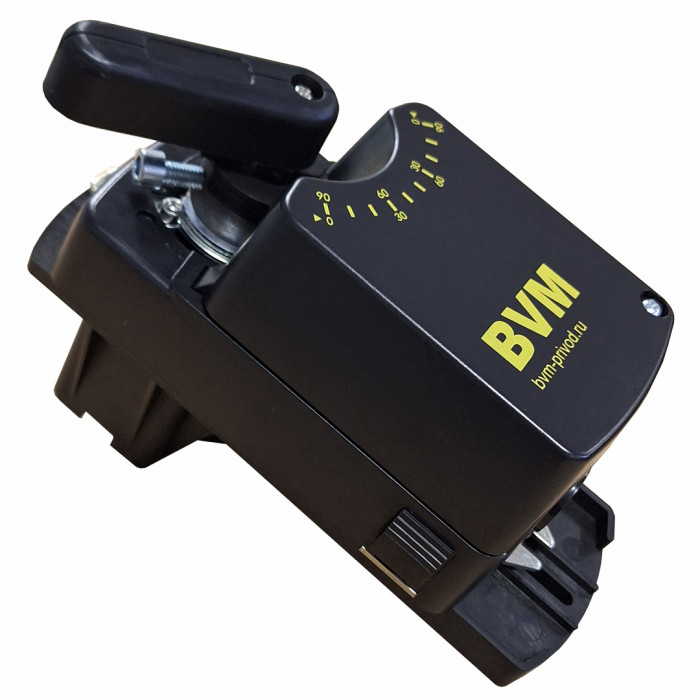

Электропривод BVM LM230-SR-4 с кронштейном Braket 8

7 130 ₽

BVM LM230-SR-4 c Braket 8 — модулирующий электропривод на 4 Нм с сетевым питанием: сигнал и обратная связь 0(2)…10 В или 0(4)…20 мА, ход 25 с, масса 0,8 кг.

Оставить заявку

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
Ещё в разделе «BVM»146 моделей в каталоге
Артикул: LM230-SR-4 c Braket 8 Категория:

Технические характеристики LM230-SR-4 c Braket 8

Крутящий момент4 Нм
Напряжение питания230 В AC
Возвратная пружинанет
Назначениекраны и регулирующие клапаны
Управление0(2)…10 В/0(4)…20mA
Сигнал положения0(2)…10 В/0(4)…20mA
Время поворота двигателем25 с (95°)
Площадь заслонки0,5 м²
Угол поворотаМакс. 95°
Присоединение к валу○6…16mm□8×8…12×12mm
Температура эксплуатации−20…+50 °C
Потребляемая мощность3,0/0,5 Вт
Вес0,8 кг

Паспортные данные

Вес 0,8 кг
Влажность 95% без конденсата
Время поворота (двигатель) 25 сек (95°)
Крутящий момент 4 Нм
Напряжение питания АС 230 В
Потребляемая мощность (вращение/удержание) 3,0/0,5 Вт
Размер оси заслонки ○6…16mm□8X8…12 X12mm
Рекомендуемая площадь заслонки 0,5 м²
Сигнал обратной связи 0(2)…10V/0(4)…20mA
Соединительный кабель 0,75 м
Степень пыле- и влагозащиты IР 54
Температура хранения -30° … +80°C
Температура эксплуатации -20° … +50°C
Тип Электропривод
Тип привода Реверсивный возврат
Угол поворота/макс Макс. 95°
Управляющий сигнал 0(2)…10V/0(4)…20mA
Уровень шума 45 дБ
Частота 50…60 Гц

BVM LM230-SR-4 c Braket 8 — модулирующий электропривод на 4 Нм с питанием AC 230 В. Комплект с кронштейном предназначен для установки на арматуру.

Сигнал по напряжению или току

Привод принимает управляющий сигнал 0(2)…10 В или 0(4)…20 мА и выдаёт обратную связь в тех же диапазонах. Токовый сигнал выбирают при длинных линиях до щита: он меньше подвержен наводкам. Сетевое питание удобно там, где рядом нет источника 24 В.

Характеристики

LM230-SR-4 c Braket 8 проходит 95° за 25 с. Потребление — 3,0 Вт при вращении и 0,5 Вт при удержании. Масса — 0,8 кг. Кабель 0,75 м, шум — 45 дБ. Эксплуатация — от −20 до +50 °C.

Похожие модели

На 6 Нм — LM230-SR-6 с кронштейном, без кронштейна — LM230-SR-6. Весь ряд — в разделе BVM.

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

Гарантия производителя, срок называем при подборе. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: BVM LM230-SR-4 c Braket 8

BVM LM230-SR-4 c Braket 8 — реверсивный привод без пружины: арматура перемещается двигателем в обе стороны, а при снятии питания остаётся в текущем положении.

Питание — AC 230 В. Управление плавное (модулирующее): положение задаётся аналоговым сигналом 0(2)…10В или 0(4)…20мА. Обратная связь по положению — 0(2)…10В/0(4)…20мА.

BVM LM230-SR-4 c Braket 8 рассчитан на управление шаровыми кранами BVM — кронштейн Braket 8 для посадки на кран уже в комплекте, крутящий момент — 4 Нм. Совместимость с конкретной арматурой и адаптером проверяют по документации производителя до заказа.

Двигатель проходит полный ход за 25 с. Это быстрый ход: он нужен, когда положение должно меняться почти сразу за командой.

Корпус IP54 защищает от пыли и брызг — для тепловых пунктов, насосных и технических помещений. Рабочая температура — от −20 до +50 °C.

По данным каталога главное отличие — питание: BVM LM230-SR-4 c Braket 8 рассчитан на 230 В, а BVM LM24-SR-4 c Braket 8 — на 24 В. Остальные параметры сверяют по карточкам обеих моделей: BVM LM24-SR-4 c Braket 8.
