11 950 ₽

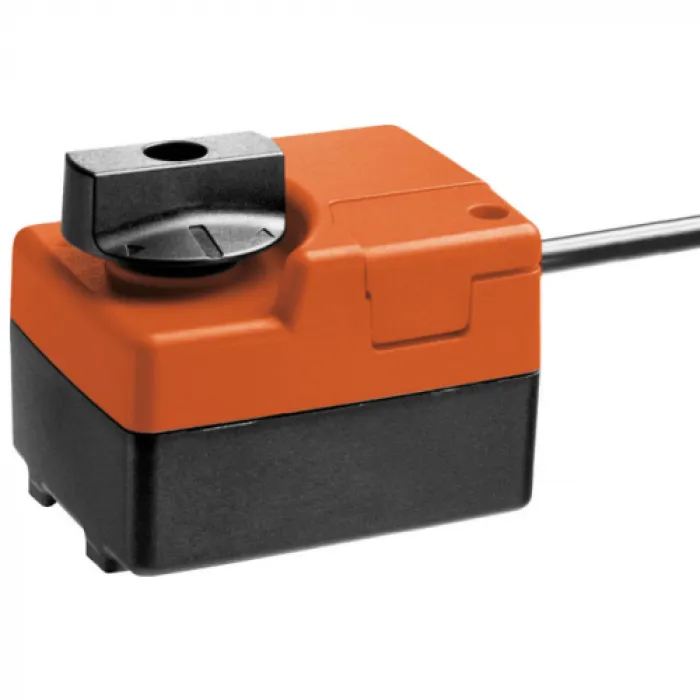

Belimo TR24 — компактный поворотный электропривод для шаровых кранов: момент 2 Нм, питание 24 В переменного или постоянного тока, управление открыто/закрыто или трёхпозиционное, корпус IP40. Поставка по всей России.
Не уверены в модели? Оставить заявку на подбор
| Крутящий момент | 2 Нм |
| Напряжение питания | 24 В AC/DC |
| Возвратная пружина | нет |
| Назначение | краны и регулирующие клапаны |
| Время поворота двигателем | 100 с |
| Степень защиты | IP40 |
| Время работы двигателя, с | 100 |
| Крутящий момент, Нм | 2 |
| Номинальное напряжение, В | 24 |
| Степень защиты | IP40 |
| Тип тока | AC/DC |
Belimo TR24 — компактный поворотный электропривод Belimo для шаровых кранов: 2 Нм, питание 24 В переменного или постоянного тока. Его ставят туда, где кран небольшой, а места мало, — на зональные узлы отопления, обвязку фанкойлов, поквартирные и поэтажные узлы.
TR24 работает и как двухпозиционный, и как трёхпозиционный привод — это определяется схемой подключения. В режиме открыто/закрыто контроллер или термостат просто подаёт команду, и кран уходит в крайнее положение. В трёхпозиционном режиме есть две команды — «открывать» и «закрывать», и привод останавливается там, где команда снята. Так простым релейным выходом можно держать кран приоткрытым и грубо регулировать расход.
Полный ход занимает 100 с. Медленный поворот шара снимает гидроудары, а для регулирования температуры по контуру такой скорости более чем достаточно.
Если на объекте нет низковольтного питания, возьмите TR230-3 — тот же типоразмер на 230 В. Когда нужно не просто открывать и закрывать, а точно держать положение крана по сигналу контроллера, подойдёт TR24A-SR с плавным управлением 2–10 В. Остальные приводы для кранов, затворов и седельных клапанов собраны в разделе электроприводов Belimo для кранов.
Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо Belimo TR24.
Belimo TRY24
2 Нм · 24 В · реверсивный
11 650 ₽
Belimo KR24A
2 Нм · 24 В · реверсивный
12 090 ₽
Belimo TRY24-SR
2 Нм · 24 В · реверсивный
14 330 ₽
Belimo TR24A-SR
2 Нм · 24 В · реверсивный
14 480 ₽
Belimo KR24A-SR
2 Нм · 24 В · реверсивный
16 110 ₽
Belimo TRC24A-SR
2 Нм · 24 В · реверсивный
17 570 ₽
4 Нм Belimo LRQ24A-SZ
4 Нм · 24 В · реверсивный
29 460 ₽
5 Нм Belimo LRC24A-SR
5 Нм · 24 В · реверсивный
14 680 ₽
8 Нм Belimo NRQ24A-SZ
8 Нм · 24 В · реверсивный
31 420 ₽
10 Нм Belimo NRC24A-SR
10 Нм · 24 В · реверсивный
13 310 ₽
16 Нм Belimo SRQ24A
16 Нм · 24 В · реверсивный
40 980 ₽
20 Нм Belimo SR24A-SR
20 Нм · 24 В · реверсивный
17 560 ₽
Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.
Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.
Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.
По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.
На приводы Belimo — заводская гарантия 5 лет. Если пришло не то или товар повреждён — сообщите в течение 14 дней.
Подробно: доставка, оплата, возврат и обмен, оферта.
Нет, Belimo TR24 — реверсивный привод без пружины: арматура перемещается двигателем в обе стороны, а при снятии питания остаётся в текущем положении.
Кабель 1 м, три провода 0,75 мм²: 1 (чёрный) — общий ⊥ / −, 2 (красный) и 3 (белый) — команды ~ / +, 24 В переменного или постоянного тока. Питание — только от разделительного трансформатора. Управление «открыто/закрыто»: на провод 2 питание подаётся постоянно, на провод 3 — через контакт; замкнули или разомкнули контакт — кран идёт в одну или другую сторону. Трёхпозиционное: питание подают либо на провод 2, либо на провод 3, без команды привод стоит на месте. На один привод закладывают 0,5 ВА, несколько приводов можно подключить параллельно.
Belimo TR24 рассчитан на управление шаровыми кранами, крутящий момент — 2 Нм. Совместимость с конкретной арматурой и адаптером проверяют по документации производителя до заказа.
Двигатель проходит полный ход за 100 с. Контроллер должен ждать это время, прежде чем считать, что привод не отработал команду.
Корпус IP40 рассчитан на сухие помещения без капели и конденсата.
Нажмите рычаг на корпусе: пока он нажат, редуктор расцеплен, и кран поворачивается рукой. Рычаг самовозвратный — отпустили, и привод снова держит положение.
Привод ставится прямо на кран и крепится одним винтом; положение корпуса относительно крана выбирают с шагом 90°. Концевые выключатели не нужны: привод сам останавливается, дойдя до упора.
Импульс команды — не короче 0,5 с. Контроллер не должен бесконечно «дожимать» привод импульсами в крайнем положении: по паспорту это повреждает привод, поэтому команду в упоре снимают. Если несколько приводов работают параллельно от одного трёхпозиционного выхода, раз в неделю их синхронизируют, отправив в 0 или 100 %.
Привод защищён от перегрузки: упёршись, он отключается на 7 с и пробует снова. Если кран так и не провернулся, следующие попытки идут раз в 2 минуты (15 раз), потом раз в 2 часа. Двигатель при этом не сгорает, но кран нужно осмотреть: обычно мешают отложения или прикипевший шток.
