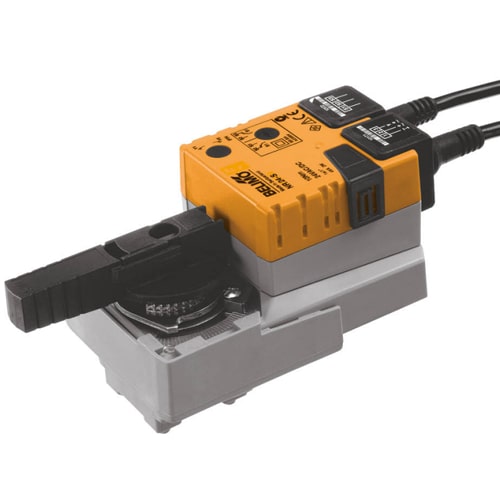

Belimo NR24A-S

Электропривод Belimo NR24A-S

Цена по запросу

  • 10 НмКрутящий момент
  • 24 ВПитание
  • НетПружинный возврат

Belimo NR24A-S — электропривод 10 Нм 24В для шаровых кранов. Гарантия 5 лет, бесплатная доставка от 5 штук и поставка по всей России.

Привод для установки на шаровой кран, IP54

Не уверены в модели? Оставить заявку на подбор

ПроектировщикамПришлите проект или спецификацию — подберём приводы на весь объект и посчитаем по лучшей цене
BelimoВсе приводы Belimo для кранов и клапанов241 модель в каталоге
Категория:

Технические характеристики Belimo NR24A-S

Крутящий момент10 Нм
Напряжение питания24 В
Тип возвратареверсивный, без пружины
Назначениешаровые краны
УправлениеОткр/Закр; 3-поз
Присоединение к валуВинтом
Вспомогательные выключатели1 однопол., 1 мА… 3 (0,5) А, 250 В~
Вспомогательный переключательесть (индекс S)
Гарантия5 лет
Ценапо запросу — ответим быстро

Технические данные

Артикул NR24A-S
Питание 24 В~/=
Кабель 1 м, 3 x 0.75 мм²/1 м, 3 x 0.75 мм²
Присоединение Винтом
Крутящий момент 10 Нм
Управление Откр/Закр; 3-поз.
Серия NR
Тип арматуры Шаровой кран
Вспомогательные переключатели 1 однопол., 1 мА… 3 (0,5) А, 250 В~

Belimo NR24A-S развивает 10 Нм и питается от 24 В AC или DC; его ставят на шаровые краны. Двухпозиционное или трёхпозиционное управление. Возвратного механизма нет; привод реверсивный и «запоминает» положение при отключении питания.

Что указано в характеристиках NR24A-S

  • Момент привода: 10 Нм.
  • Сеть для подключения — 24 В AC или DC.
  • Тип управления: двухпозиционное или трёхпозиционное.

Момент привода подбирают по усилию, которое нужно для поворота шара: его указывает изготовитель крана, и привод берут с запасом.

Другие исполнения серии

Как соотносится с ближайшими моделями: без переключателей положения — Belimo NR24A; Belimo NR230A-S — вариант на 230 В с тем же моментом 10 Нм.

Подбор и замена

Если требуется аналог по тем же признакам (24 В, 10 Нм и без пружины) — посмотрите BVM ЭПК2423 и BVM ЭПК2423К. Сверьте с паспортом присоединение к валу и электрическую схему.

Применение и установка

Буква R в обозначении Belimo означает привод трубопроводной арматуры, а не заслонки: NR24A-S поворачивает шток шарового крана в контурах отопления, тепло- и холодоснабжения. Индекс S добавляет вспомогательный переключатель для сигнализации крайнего положения.

Десять ньютон-метров подходят кранам средних диаметров — узлам обвязки калориферов, контурам фанкойлов, зональному регулированию. Монтируется через штатный адаптер без разборки трубопровода, поэтому при замене контур не сливают.

Цену пришлём в ответ на заявку — укажите диаметр и тип крана, подберём адаптер.

Замена и другие типоразмеры

Привод взаимозаменяем, если совпали момент, питание и наличие пружинного возврата. Ниже — то, что подходит вместо Belimo NR24A-S.

Ставится вместо этой моделисмахните вбок → Те же 10 Нм · 24 В · реверсивный
BVM BVM ЭПК2423 10 Нм · 24 В · реверсивный 8 450 ₽ BVM BVM ЭПК2423К 10 Нм · 24 В · реверсивный 8 520 ₽ BVM BVM ЭПК24АВ 10 Нм · 24 В · реверсивный 8 990 ₽ Belimo NRC24A-SR 10 Нм · 24 В · реверсивный 13 310 ₽ Belimo NR24A-SR 10 Нм · 24 В · реверсивный 13 310 ₽ Belimo HRY24-SR 10 Нм · 24 В · реверсивный 22 510 ₽
Тот же привод на другом питаниисмахните вбок → Если на объекте не 24 В
Belimo HR230-3 10 Нм · 230 В · реверсивный 19 450 ₽ Belimo HR230-3-S 10 Нм · 230 В · реверсивный 22 050 ₽ Belimo NR230A-S 10 Нм · 230 В · реверсивный Цена по запросу
Нужен другой моментсмахните вбок → Линейка Belimo на 24 В, без пружины
2 Нм Belimo TRY24 2 Нм · 24 В · реверсивный 11 650 ₽ 4 Нм Belimo LRQ24A-SZ 4 Нм · 24 В · реверсивный 29 460 ₽ 5 Нм Belimo LRC24A-SR 5 Нм · 24 В · реверсивный 14 680 ₽ 8 Нм Belimo NRQ24A-SZ 8 Нм · 24 В · реверсивный 31 420 ₽ 16 Нм Belimo SRQ24A 16 Нм · 24 В · реверсивный 40 980 ₽ 20 Нм Belimo SR24A-SR 20 Нм · 24 В · реверсивный 17 560 ₽
Все приводы по моменту: 2 Нм 3 Нм 4 Нм 5 Нм 8 Нм 10 Нм 15 Нм 20 Нм

Доставка и оплата

По Москве

Курьером: заказы весом до 10 кг — в течение рабочего дня после подтверждения заказа.

В регионы России

Транспортными компаниями, обычно от 3 до 14 дней в зависимости от города. Передаём перевозчику после оплаты.

Самовывоз

Москва, ТК «Южные ворота», 19 км МКАД, вл. 20, стр. 1 — время по договорённости с менеджером.

Оплата

По счёту безналичным переводом — для организаций, ИП и частных покупателей. Счёт выставляем после подтверждения наличия.

Гарантия и возврат

На приводы Belimo — заводская гарантия 5 лет. Если пришло не то или товар повреждён — сообщите в течение 14 дней.

Подробно: доставка, оплата, возврат и обмен, оферта.

Частые вопросы: Belimo NR24A-S

Нет, NR24A-S идёт без возвратной пружины: при снятии питания привод остаётся в текущем положении, и кран вместе с ним. Если по проекту кран должен сам закрываться при обесточивании, нужен привод с пружинным возвратом.

Крутящий момент — 10 Нм. Хватит ли его, зависит от крана: усилие, нужное для поворота шара, указывает изготовитель крана в паспорте. Привод берут с запасом по моменту.

Питание — 24 В переменного или постоянного тока, управление двух- или трёхпозиционное: команды «открыть/закрыть» либо остановка в промежуточном положении.

NR24A-S управляется тремя проводами: общий и две команды — «открыть» и «закрыть». Привод идёт в нужную сторону, пока подана команда, и останавливается там, где её сняли. Промежуточные положения задаются длительностью сигнала.

Да, у NR24A-S один встроенный вспомогательный переключатель (однополюсный, 1 мА…3 А, 250 В~). Он даёт сухой контакт для сигнализации положения крана в щит автоматики или на диспетчерский пульт.

Да, поставляем оригинальные приводы Belimo с гарантией 5 лет. Цену и срок поставки NR24A-S уточняйте у менеджера: оставьте заявку на этой странице. Отгрузка со склада в Москве, ТК «Южные ворота» (19 км от МКАД), доставка по России.

Да. С теми же параметрами — 10 Нм, 24 В, без пружины — в каталоге есть приводы шаровых кранов BVM ЭПК2423 и BVM ЭПК2423К. Перед заменой сверьте присоединение к крану и схему управления.
